FS 410 C K
français
70

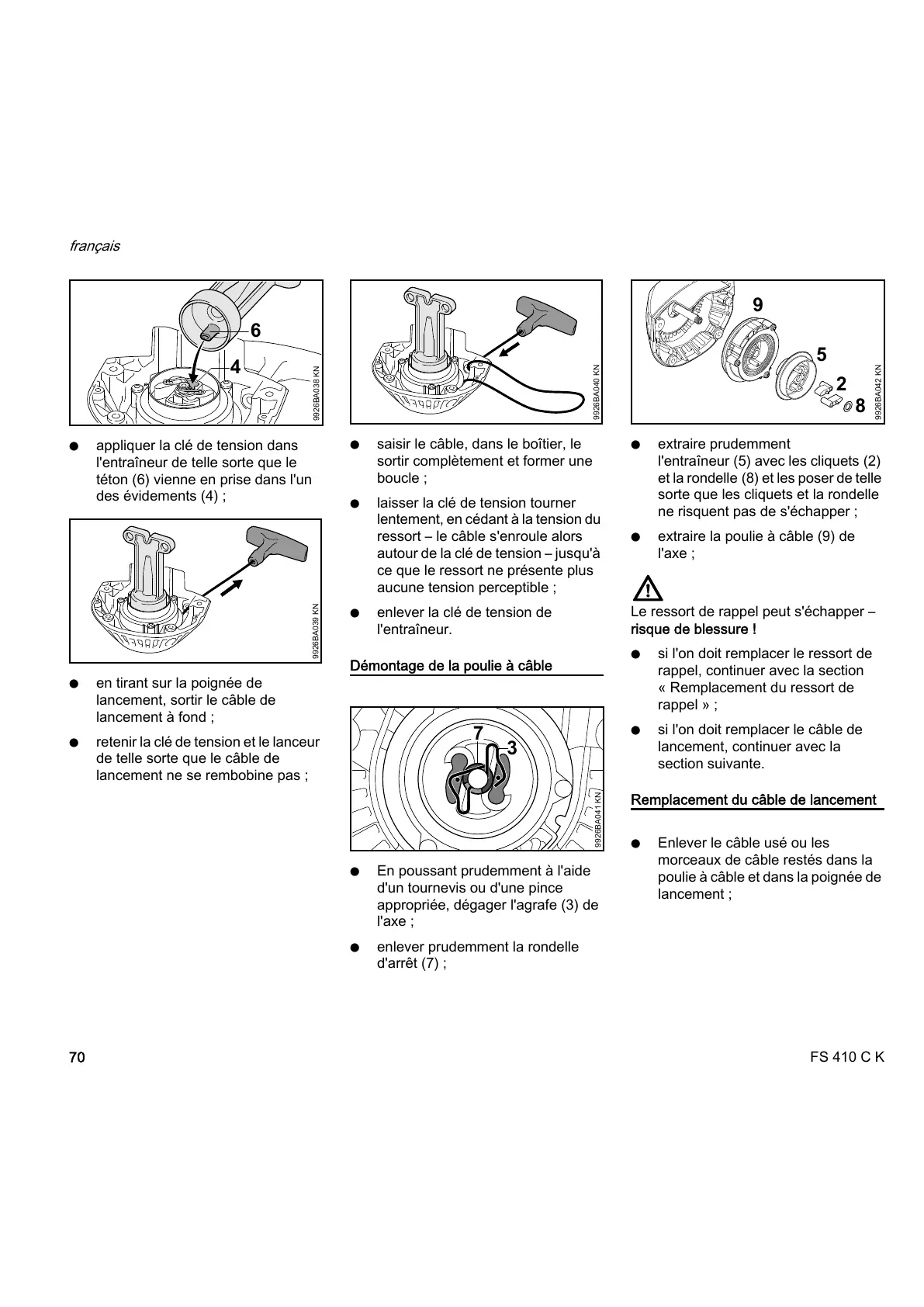

N appliquer la clé de tension dans
l'entraîneur de telle sorte que le
téton (6) vienne en prise dans l'un
des évidements (4) ;
N en tirant sur la poignée de
lancement, sortir le câble de
lancement à fond ;
N retenir la clé de tension et le lanceur
de telle sorte que le câble de
lancement ne se rembobine pas ;
N saisir le câble, dans le boîtier, le
sortir complètement et former une
boucle ;
N laisser la clé de tension tourner
lentement, en cédant à la tension du
ressort – le câble s'enroule alors
autour de la clé de tension – jusqu'à
ce que le ressort ne présente plus
aucune tension perceptible ;
N enlever la clé de tension de
l'entraîneur.
Démontage de la poulie à câble
N En poussant prudemment à l'aide
d'un tournevis ou d'une pince
appropriée, dégager l'agrafe (3) de
l'axe ;
N enlever prudemment la rondelle
d'arrêt (7) ;
N extraire prudemment
l'entraîneur (5) avec les cliquets (2)
et la rondelle (8) et les poser de telle
sorte que les cliquets et la rondelle
ne risquent pas de s'échapper ;
N extraire la poulie à câble (9) de
l'axe ;
Le ressort de rappel peut s'échapper –
risque de blessure !
N si l'on doit remplacer le ressort de
rappel, continuer avec la section
« Remplacement du ressort de
rappel » ;
N si l'on doit remplacer le câble de
lancement, continuer avec la
section suivante.
Remplacement du câble de lancement
N Enlever le câble usé ou les
morceaux de câble restés dans la
poulie à câble et dans la poignée de
lancement ;
6
4
9926BA038 KN
9926BA039 KN
9926BA040 KN
7
3
9926BA041 KN
5
2
9926BA042 KN
9
8
