Stihl FS 550 - Montaje del Manillar de Bicicleta

61FS 500, FS 550
español / EE.UU
Riesgo de expulsión (disparo de la
cuchilla) con todas las cuchillas
rígidas
!Advertencia
La expulsión (disparo de la cuchilla) es
el movimiento repentino y no controlado
hacia el lado derecho o posterior del
operador que puede suceder cuando la
zona sombreada de la cuchilla giratoria
entra en contacto con un objeto sólido,
como un árbol, una roca, un matorral o
una pared. La rápida rotación en sentido
contrahorario puede ser detenida o
aminorada y el accesorio puede salir
despedido hacia la derecha o detrás.
Esta expulsión (disparo de la cuchilla)
puede ocasionar la pérdida de control
de la sierra despejadora y provocar
lesiones graves o mortales al usuario o
a las personas que se encuentran en su
proximidad. Para reducir el riesgo, es
necesario extremar las precauciones a
la hora de cortar con la zona sombreada
de cualquier cuchilla rígida.

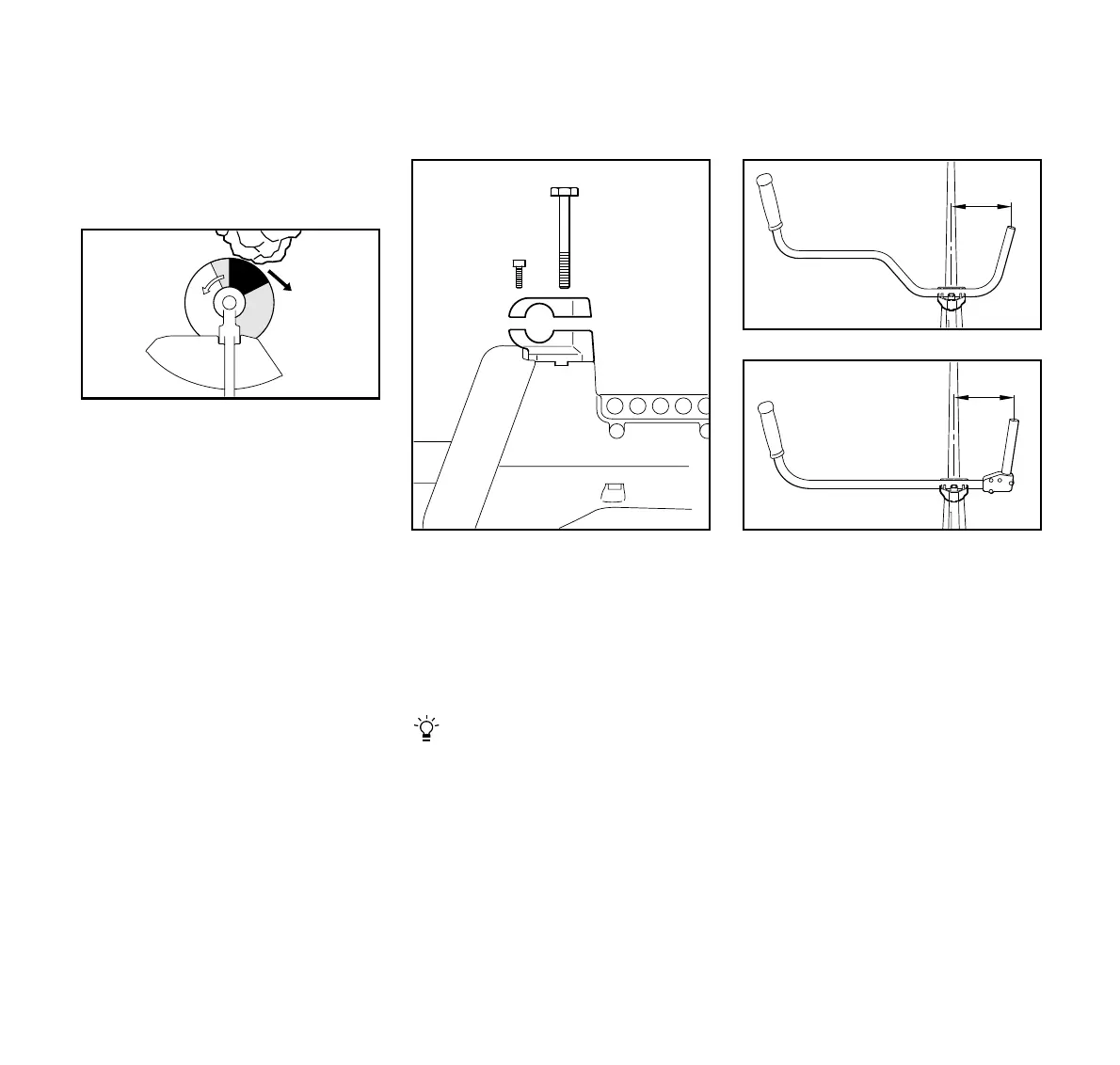

: Sujete la abrazadera inferior (1) fir-
memente.
: Destornille y quite el tornillo de la
abrazadera (2) y el tornillo de
cabeza hexagonal (3).
: Retire la abrazadera superior (4) de
la abrazadera inferior.
Las abrazaderas superior e inferior
se sueltan una vez que se saca el
tornillo de cabeza hexagonal.
: Coloque el manillar (5) en la abraza-
dera inferior (1) de manera que la
distancia A no sea de más de 15 cm
(6 pulg).
: Coloque la abrazadera superior en
posición y presiónela.
: Coloque el tornillo de la abrazadera
y el tornillo de cabeza hexagonal.
: Alinee el manillar a ángulo recto con
respecto al tubo de mando.
: Apriete el tornillo de la abrazadera
primero, luego el tornillo de cabeza
hexagonal.
002BA135 KN
Montaje del manillar de
bicicleta
398BA001 KN
1
2
3
4
1
5
A
398BA002 KN398BA003 KN
5
1
A
