64
español / EE.UU
FS 500, FS 550
15 Tope limitador para
sierras circulares
cuchillas 225
16 Tope limitador para
sierras circulares
cuchillas 250

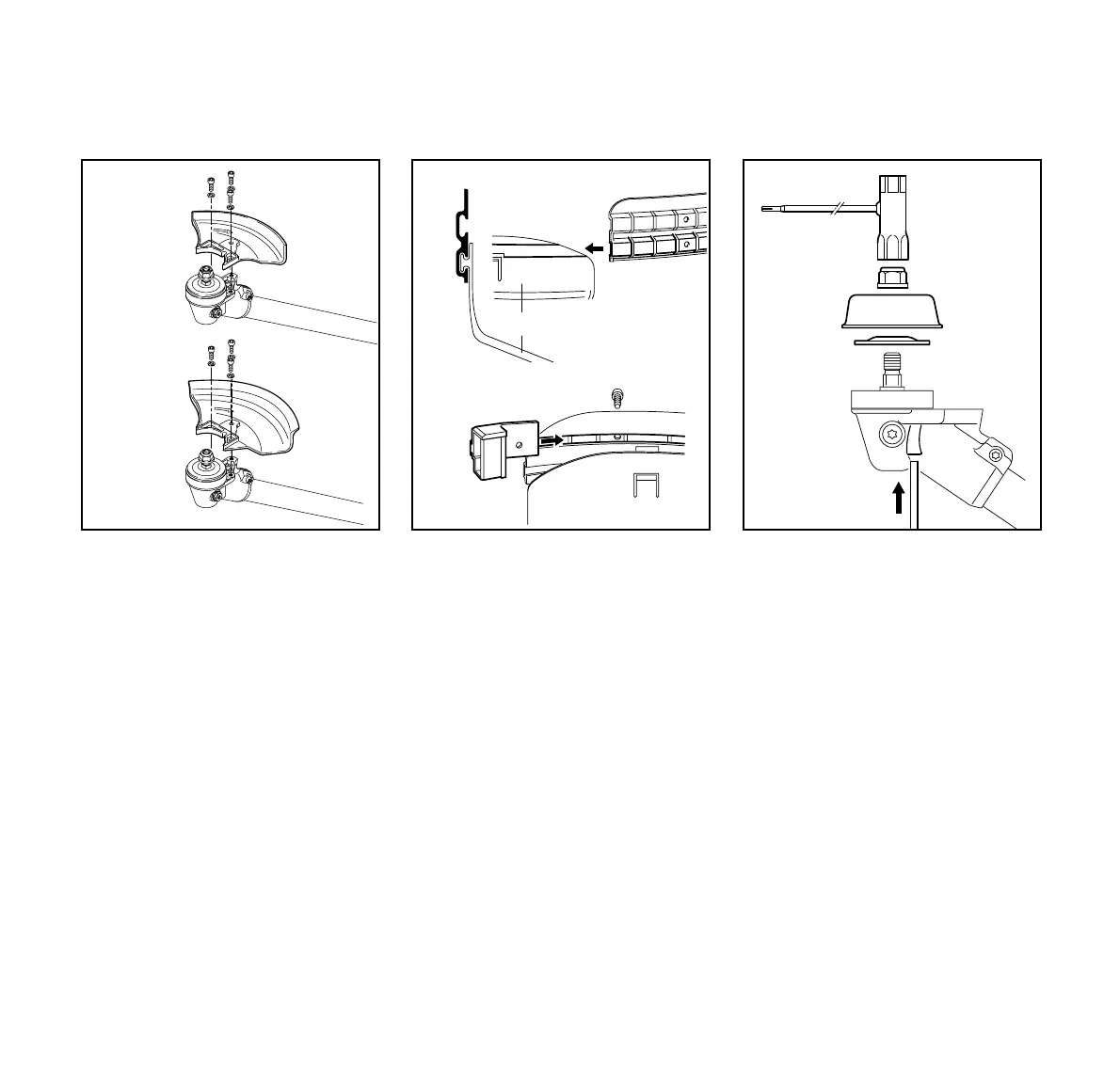

Montaje del tope
: Primero, retire el escudo para pasto
(si lo tiene).
: Coloque el tope limitador 15 ó 16 en
posición.
: Inserte los tornillos y apriételos bien
firmes.
: Si usa una de las cabezas segado-
ras, observe que la faldilla (17) debe
estar conectada al deflector (11).
: Use la ranura guía inferior (18) para
las cabezas segadoras 1 y 2.
Empuje la cuchilla (19) en la ranura
guía superior y alinéela con el agu-
jero.
: Coloque el tornillo y apriételo firme-
mente.
: Use la ranura guía superior de la
faldilla (20) para la cabeza sega-
dora 3.
Bloqueo del eje impulsor
: Inserte el pasador de tope (1) en la
cavidad (2) del mecanismo hasta
donde tope, aplicando una ligera
presión.
: Gire el eje de salida hasta que el
pasador de tope encaje en posición.
: Use la llave combinada (3) para
aflojar y destornillar la tuerca (4) en
sentido horario.
: Quite la placa de refuerzo (5) y la
arandela de empuje (6).
398BA049 KN
15
16
398BA044 KN
20
19
18
17
11
Montaje de las herramientas
de corte
6
5
4
3
2
1
398BA051 KN
