83FS 500, FS 550
español / EE.UU
1= Manillar
2= Gatillo de aceleración
3= Control deslizante
4= Bloqueo del gatillo de aceleración
5= Tornillos de fijación
6= Perno de cabeza hexagonal
7= Correa de transporte
8= Bomba de combustible
9= Perilla de estrangulador
10= Desviador de aire para precalenta-
miento del carburador
11= Cubierta de la caja del carburador
12= Tanque de combustible
13= Casquillo de bujía con cubierta
14= Válvula de descompresión
15= Silenciador con chispero*
16= Mango de arranque
17= Tornillos de ajuste del carburador
18= Tapa de llenado de combustible
19= Apoyo de la máquina
20= Herramienta de corte
21= Deflector
* vea “Guía para el uso de este
manual”

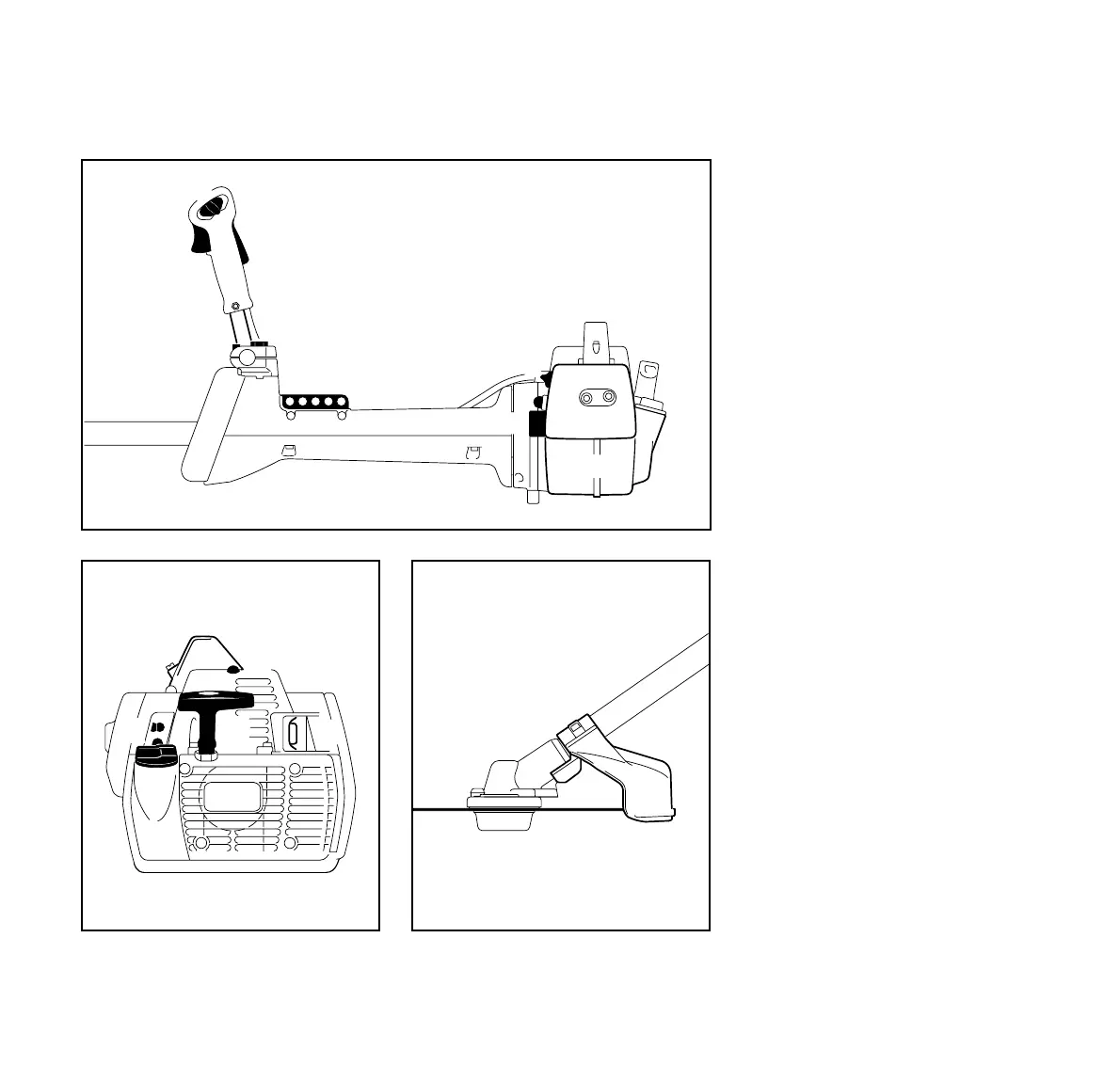

Piezas y controles
12
11
8
9
10
7
1
2
3
4
5
398BA035 KN
6
16
18
15
14
13
398BA036 KN
17
19
20
398BA037 KN
21
