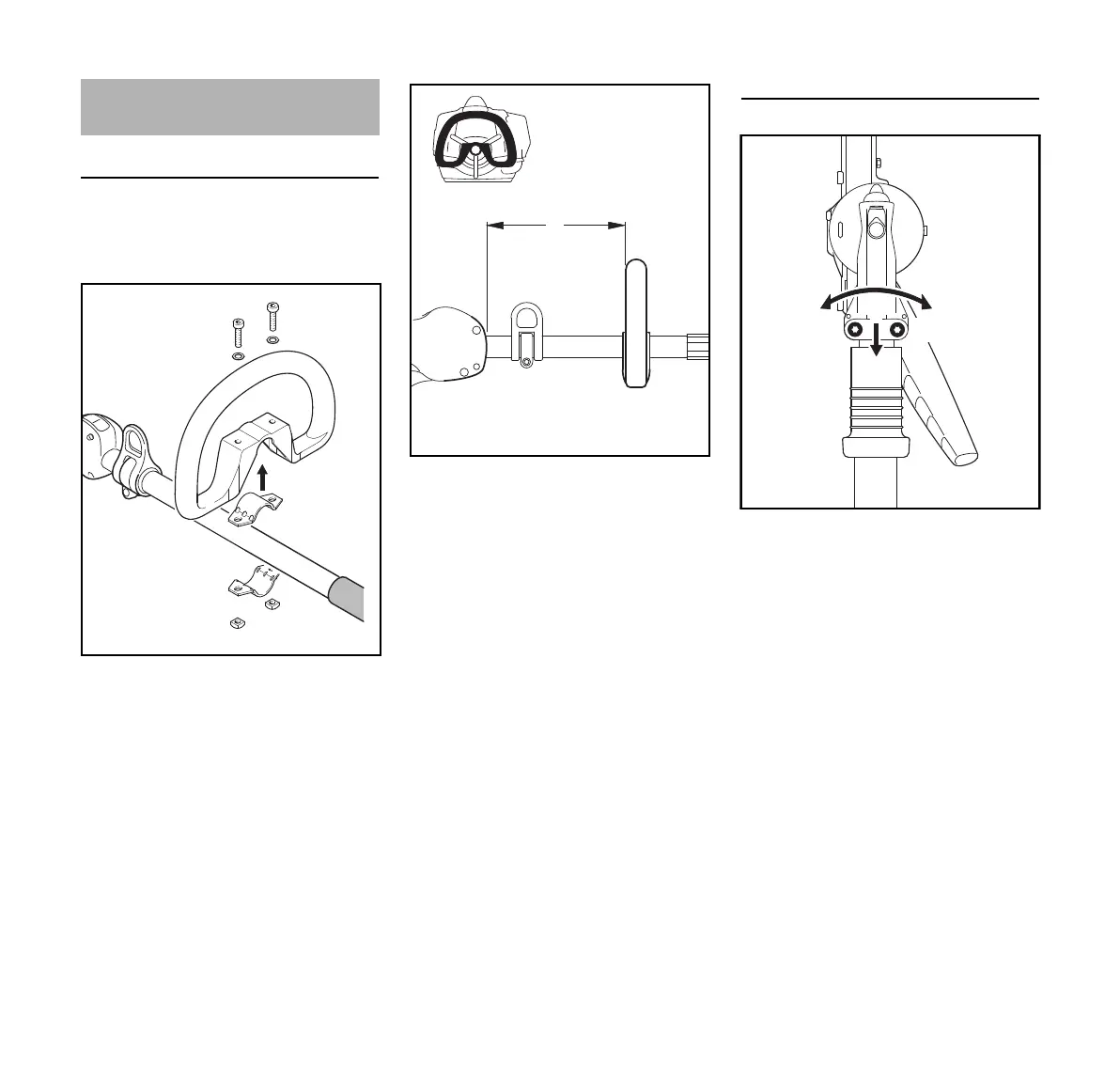

Montaje del mango tórico (HL 94)
El mango tórico es requerido en las
versiones con tubo de mando largo
(HL 94)
N Coloque la abrazadera (1) en el
mango tórico (2) y coloque estas
dos piezas contra el tubo de
mando (5) entre la argolla de
transporte (3) y la manguera (4).
N Instale la abrazadera (6) contra el
eje.
N Alinee los agujeros.
N Inserte los tornillos (7) con
arandelas (8).
N Coloque las tuercas cuadradas (9) y
los tornillos.
N Alinee el mango tórico (2) y
colóquelo en la posición más
cómoda (recomendado:
aproximadamente 20 cm/8 pulg).
N Apriete los tornillos firmemente.
Montaje de la caja de engranajes
N Suelte los tornillos de fijación (10).
N Empuje la caja de engranajes (11)
en el tubo de mando (5) y gire la
caja de engranajes (11) hacia
adelante y atrás según sea
necesario.
