Stihl HL-KM Series - Assemblage; Montage de Loutil Combisystème

HL-KM
français
28

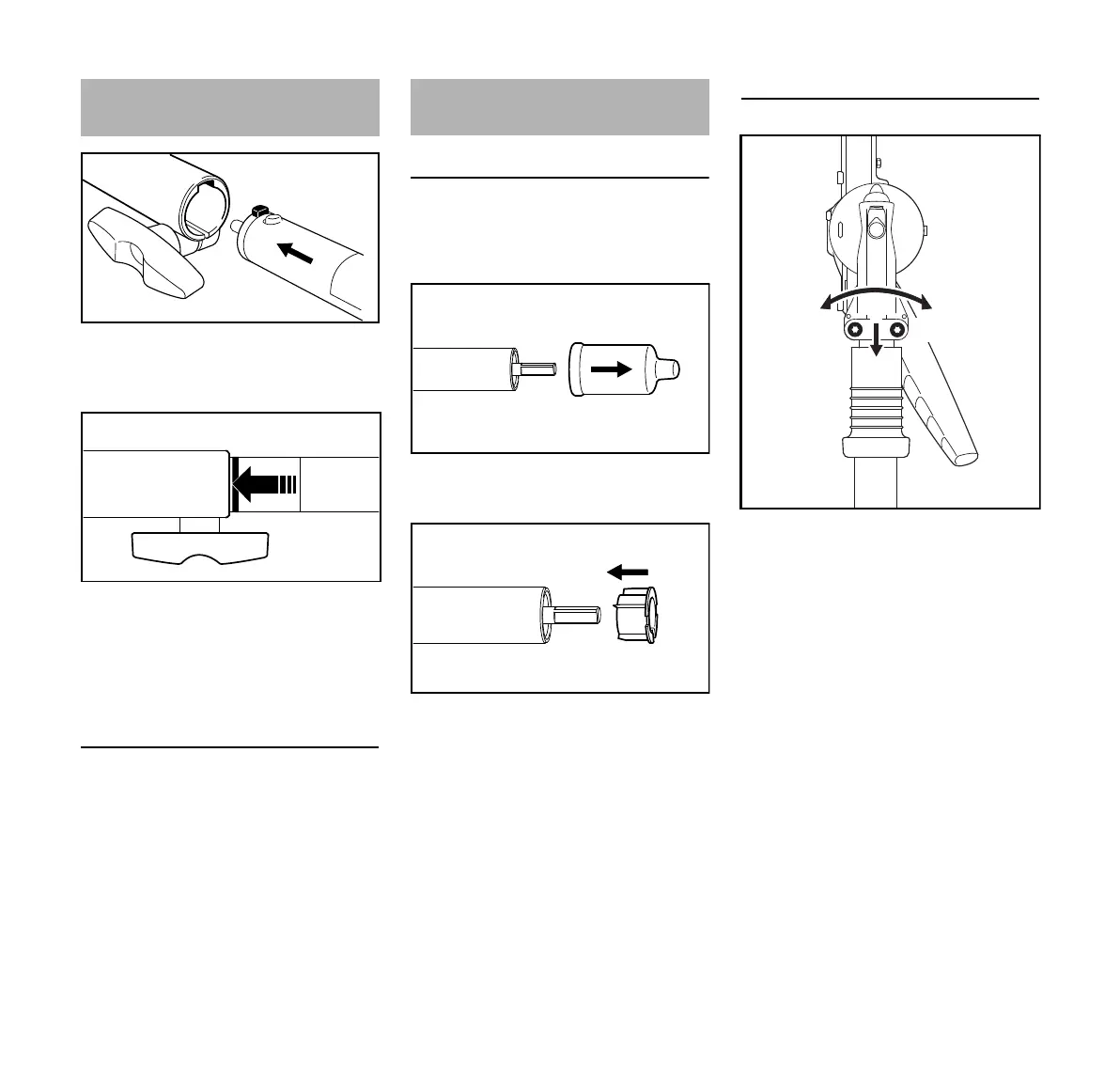

N Introduire le téton (1) du tube à fond
dans la rainure (2) du manchon
d'accouplement ;
Après l'emmanchement correct, la ligne
rouge (3 = pointe de la flèche) doit
affleurer avec le manchon
d'accouplement.
N serrer fermement la vis à garot (4).
Démontage de l'outil CombiSystème
N Pour enlever le demi-arbre (partie
inférieure du tube), procéder dans
l'ordre inverse.
Démontage du capuchon
Si un capuchon se trouve à l'extrémité
du tube de l'outil CombiSystème ou de la
machine de base :
N Extraire le capuchon de l'extrémité
du tube (et le conserver).
Si, en même temps que le capuchon, le
bouchon intérieur a été également
extrait du tube :
N Repousser le bouchon dans le tube,
jusqu'en butée.
Montage du réducteur
N Desserrer les vis de serrage (10).
N Glisser le réducteur (11) sur le
tube (5) – à l'introduction, faire
légèrement pivoter le réducteur (11)
dans les deux sens.
Montage de l'outil
CombiSystème
1
002BA326 KN
2
3
002BA327 KN
4
Assemblage
413BA014 KN
002BA248 KN
11
10
10
5
0000-GXX-1681-A0
