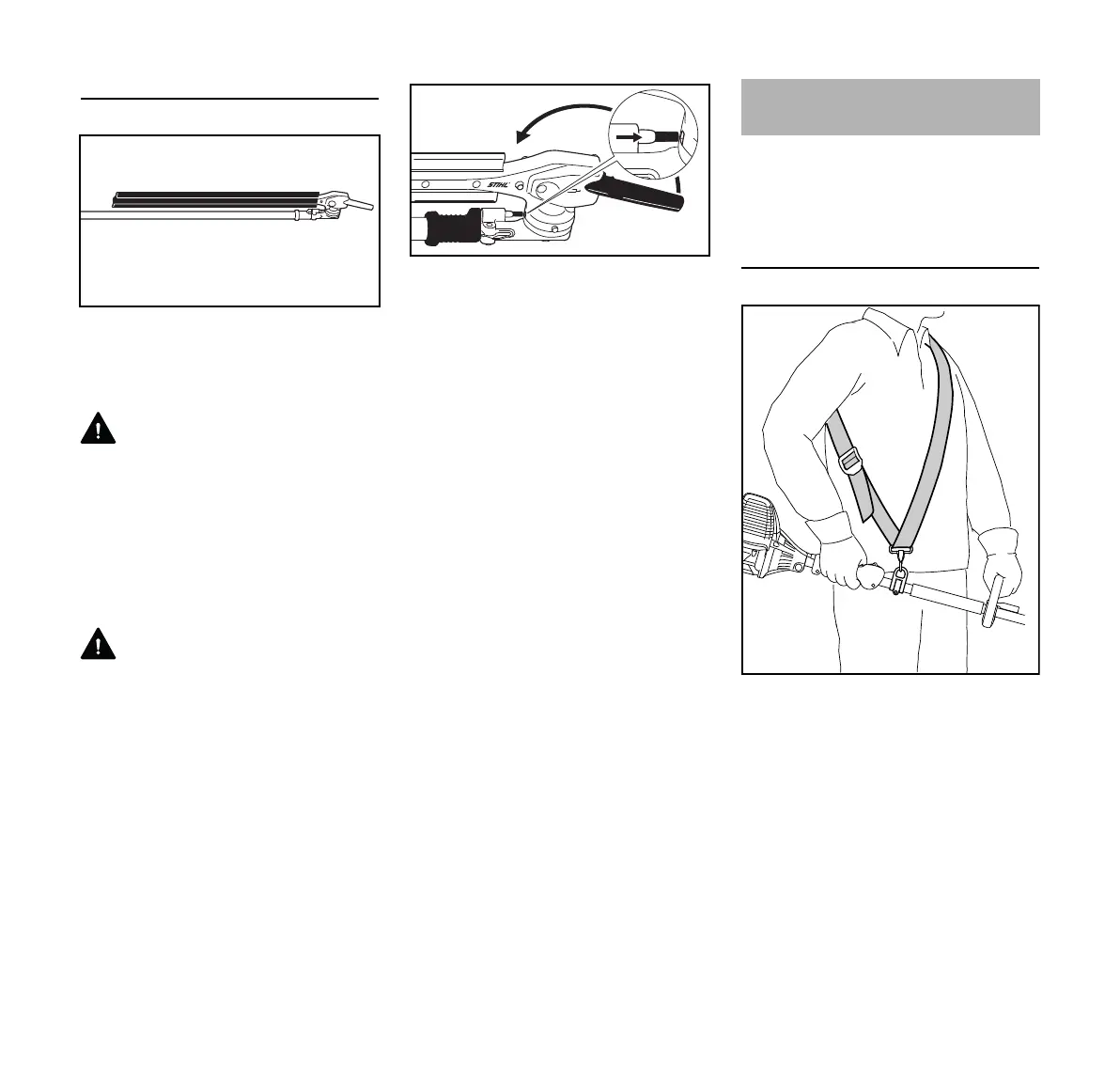

Position de transport
Pour réduire l'encombrement lors du
transport, la barre de coupe peut être
rabattue et immobilisée dans une
position parallèle au tube.
AVERTISSEMENT
Pour placer la barre de coupe en
position de transport ou la ramener de la
position de transport dans la position de
travail, il faut impérativement que le
moteur soit arrêté – à cet effet, appuyer
sur le bouton d'arrêt – et que le protège-
couteaux soit glissé sur la barre de
coupe – risque de blessure !
AVERTISSEMENT
À l'utilisation, le réducteur devient très
chaud. Ne pas toucher au carter de
réducteur – risque de brûlure !
N Arrêter le moteur.
N Glisser le protège-couteaux sur la
barre de coupe.
N Tirer la douille coulissante (1) en
arrière et, à l'aide du levier (2), faire
basculer l'articulation vers le haut,
en direction du tube, jusqu'à ce que
la barre de coupe soit parallèle au
tube.
N Relâcher la douille coulissante (1)
et faire encliqueter le boulon dans la
position d'encliquetage (3) prévue
dans le carter.
Le type et la version du harnais, de
l'anneau de suspension et du
mousqueton diffèrent suivant les
marchés.
Harnais simple
N Mettre le harnais simple (1) ;
N régler la longueur de la sangle de
telle sorte que le mousqueton (2) se
trouve environ au niveau de la
hanche droite.
0000-GXX-1685-A0
0000-GXX-1686-A0
1
2
3
Utilisation du harnais
1
002BA374 KN
2
