Stihl HL-KM Series User Manual

HL-KM
français
29
Une fois que l'extrémité du tube n'est
plus visible dans la fente de
serrage (12) :
N Pousser encore le réducteur (11)
jusqu'en butée.
N Visser les vis de serrage jusqu'à ce
qu'elles viennent en appui.
N Ajuster le réducteur (11) par rapport
à l'ensemble moteur.
N Serrer les vis de serrage.

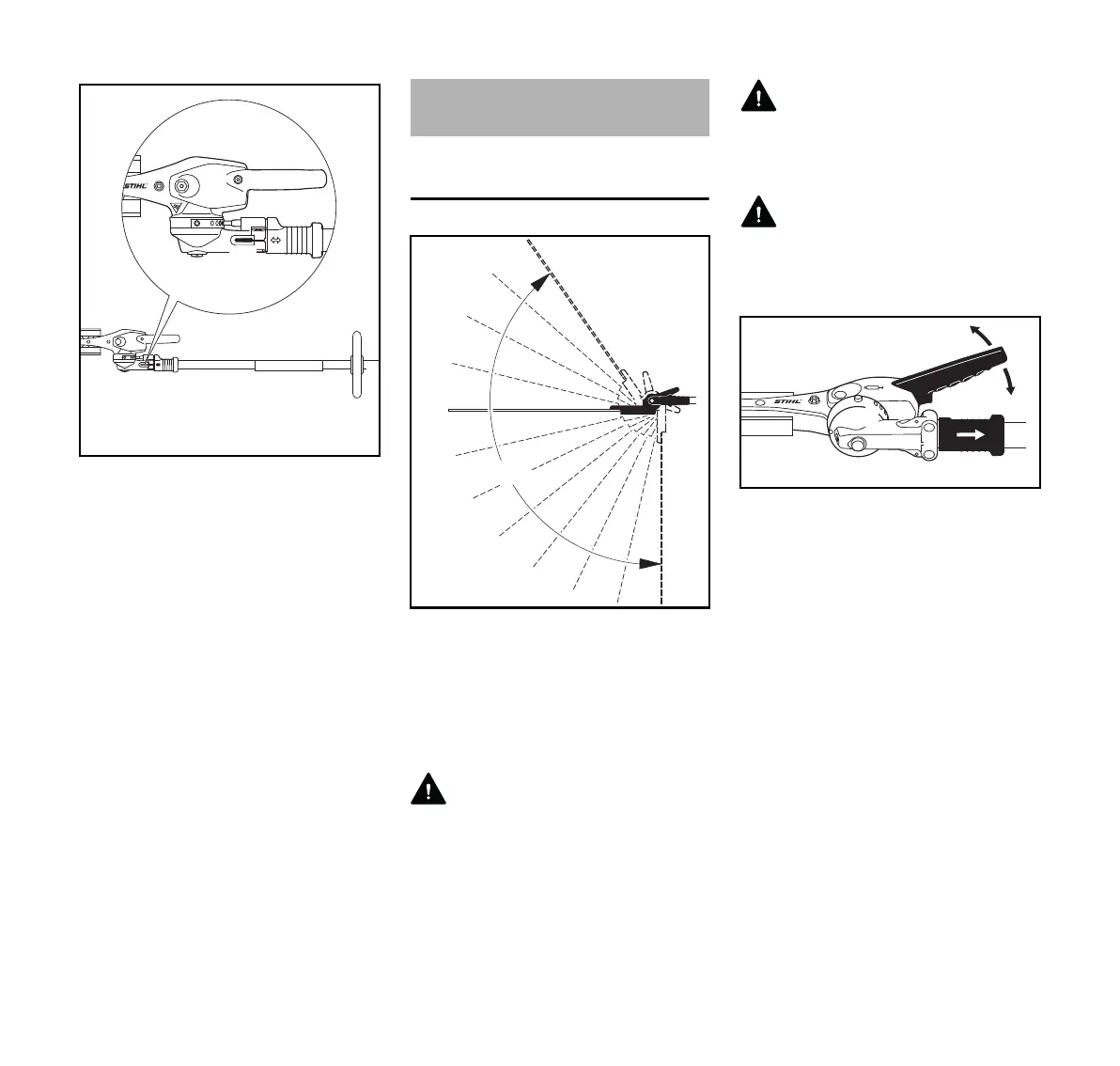

Mécanisme de réglage d'angle sur une
plage de 145°
En partant de 0° (barre de coupe droite),
la barre de coupe peut être réglée dans
4 positions vers le haut (jusqu'à 55°) et
dans 7 positions vers le bas (jusqu'à
90°, c'est-à-dire à angle droit vers le
bas). On obtient ainsi 12 positions de
travail réglables individuellement.
AVERTISSEMENT
Ne procéder au réglage de la barre de
coupe que lorsque les couteaux sont
immobiles – moteur au ralenti – risque
de blessure !
AVERTISSEMENT
À l'utilisation, le réducteur devient très
chaud. Ne pas toucher au carter de
réducteur – risque de brûlure !
AVERTISSEMENT
Au cours du réglage, ne jamais toucher
à la barre de coupe – risque de
blessure !
N Tirer la douille coulissante (1) en
arrière et, à l'aide du levier (2),
décaler l'articulation d'un trou (ou de
plusieurs trous) du secteur
d'encliquetage.
N Relâcher la douille coulissante (1)
et faire encliqueter le boulon dans le
secteur d'encliquetage (3).
11
12
0000-GXX-1682-A0
Réglage de la barre de
coupe
0000-GXX-1683-A0
145°
0000-GXX-1684-A0
3
2
1
