46
français
KM 85, KM 85 R
poser la
5 = monture de serrage sur le support
de poignée ;
passer les
6 = vis à travers les trous des pièces et
les visser jusqu’en appui dans la
3 = monture de serrage ;
: ajuster la poignée tubulaire ;
: serrer fermement les vis.

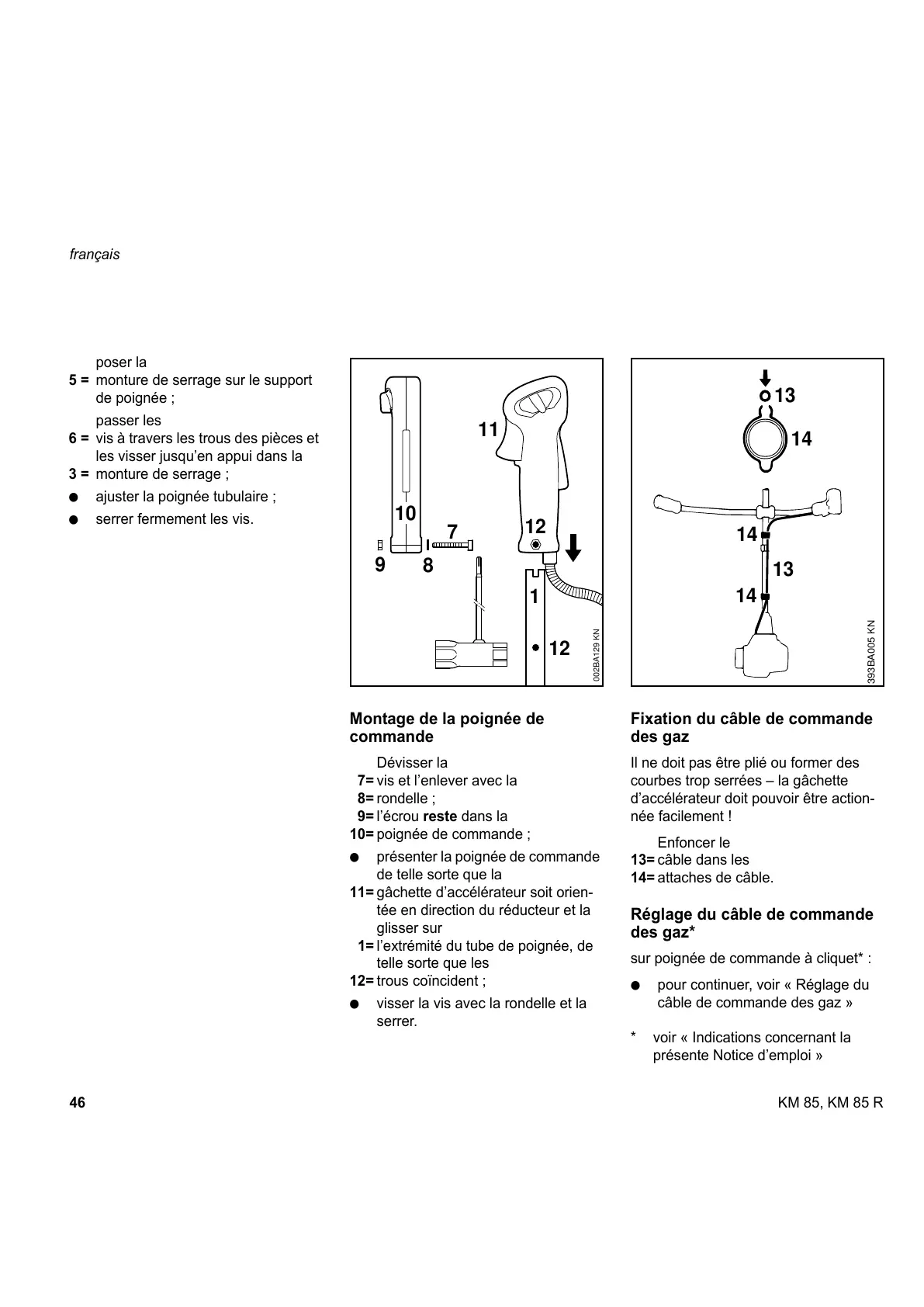

Montage de la poignée de
commande
Dévisser la
7= vis et l’enlever avec la
8= rondelle ;
9= l’écrou reste dans la
10= poignée de commande ;
: présenter la poignée de commande
de telle sorte que la
11= gâchette d’accélérateur soit orien-
tée en direction du réducteur et la
glisser sur
1= l’extrémité du tube de poignée, de
telle sorte que les
12= trous coïncident ;
: visser la vis avec la rondelle et la
serrer.
Fixation du câble de commande
des gaz
Il ne doit pas être plié ou former des
courbes trop serrées – la gâchette
d’accélérateur doit pouvoir être action-
née facilement !
Enfoncer le
13= câble dans les
14= attaches de câble.
Réglage du câble de commande
des gaz*
sur poignée de commande à cliquet* :
: pour continuer, voir « Réglage du
câble de commande des gaz »
* voir « Indications concernant la
présente Notice d’emploi »
8
7
10
11
1
12
002BA129 KN
12
9
13
14
13
14
14
393BA005 KN
