français
KM 85, KM 85 R
1 Pompe d’amorçage
2 Levier de volet de démarrage
3 Vis de réglage de carburateur
4 Poignée du lanceur
5 Bouchon du réservoir de carburant
6 Réservoir de carburant
7 Silencieux
(avec grille pare-étincelles*)
8 Gâchette d’accélérateur
9 Curseur combiné
10 Blocage de gâchette d’accélérateur
11 Poignée tubulaire à deux mains
(guidon)
12 Support de poignée
13 Attache de câble de commande des
gaz
14 Anneau de suspension
15 Contact de bougie
16 Couvercle de filtre à air
17 Patte d’appui du dispositif
18 Vis à garrot
19 Manchon d’accouplement
20 Protection*
21 Poignée circulaire
22 Tube
# Numéro de machine
* voir « Indications concernant la
présente Notice d’emploi »

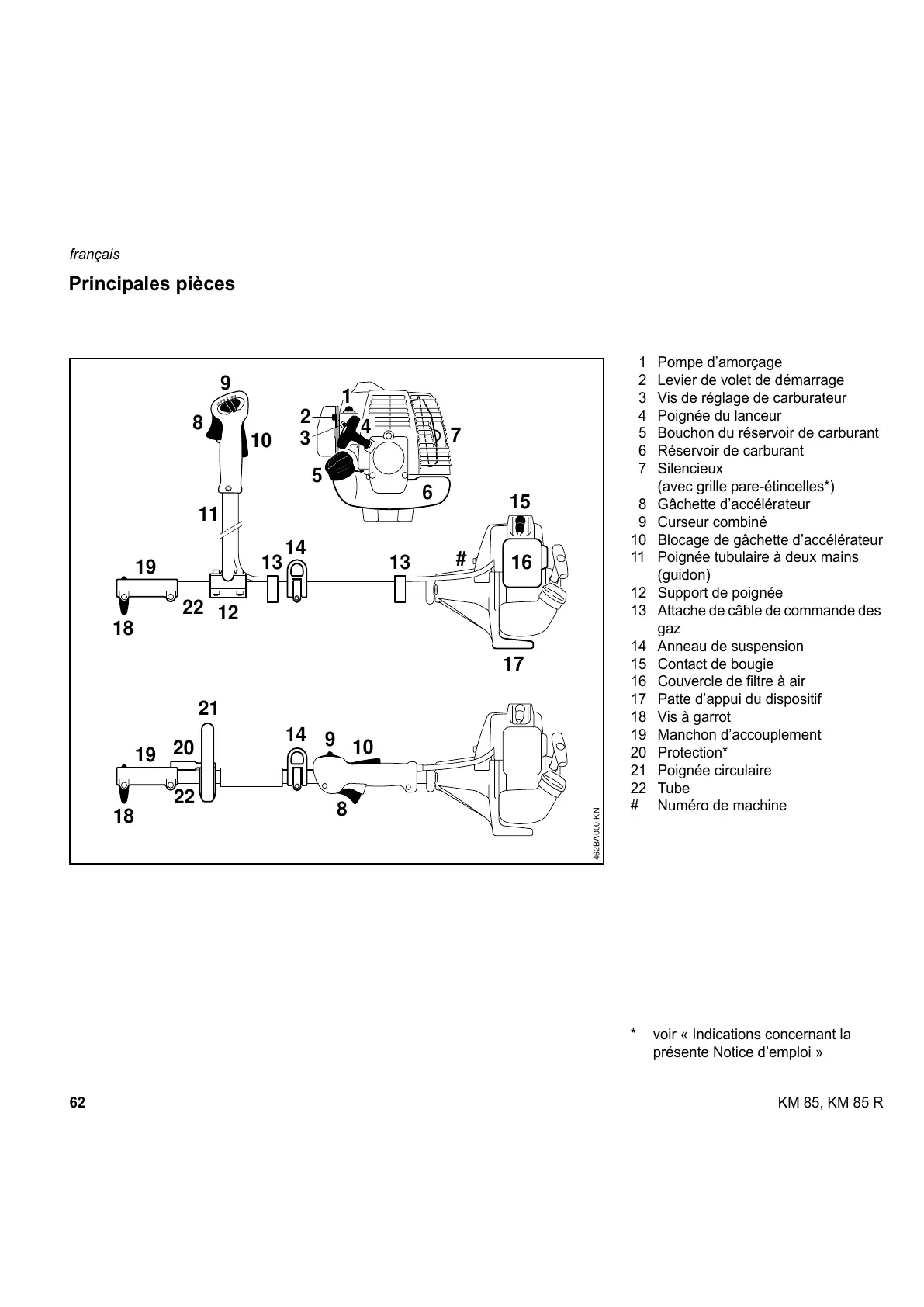

Principales pièces
19
4
12
13
11
8
9
10
13
14
15
16
17
9
10
8
21
20
14
19
18
462BA000 KN
1
2
3
5
6
7
22
22
#
18
