63KM 85, KM 85 R
français

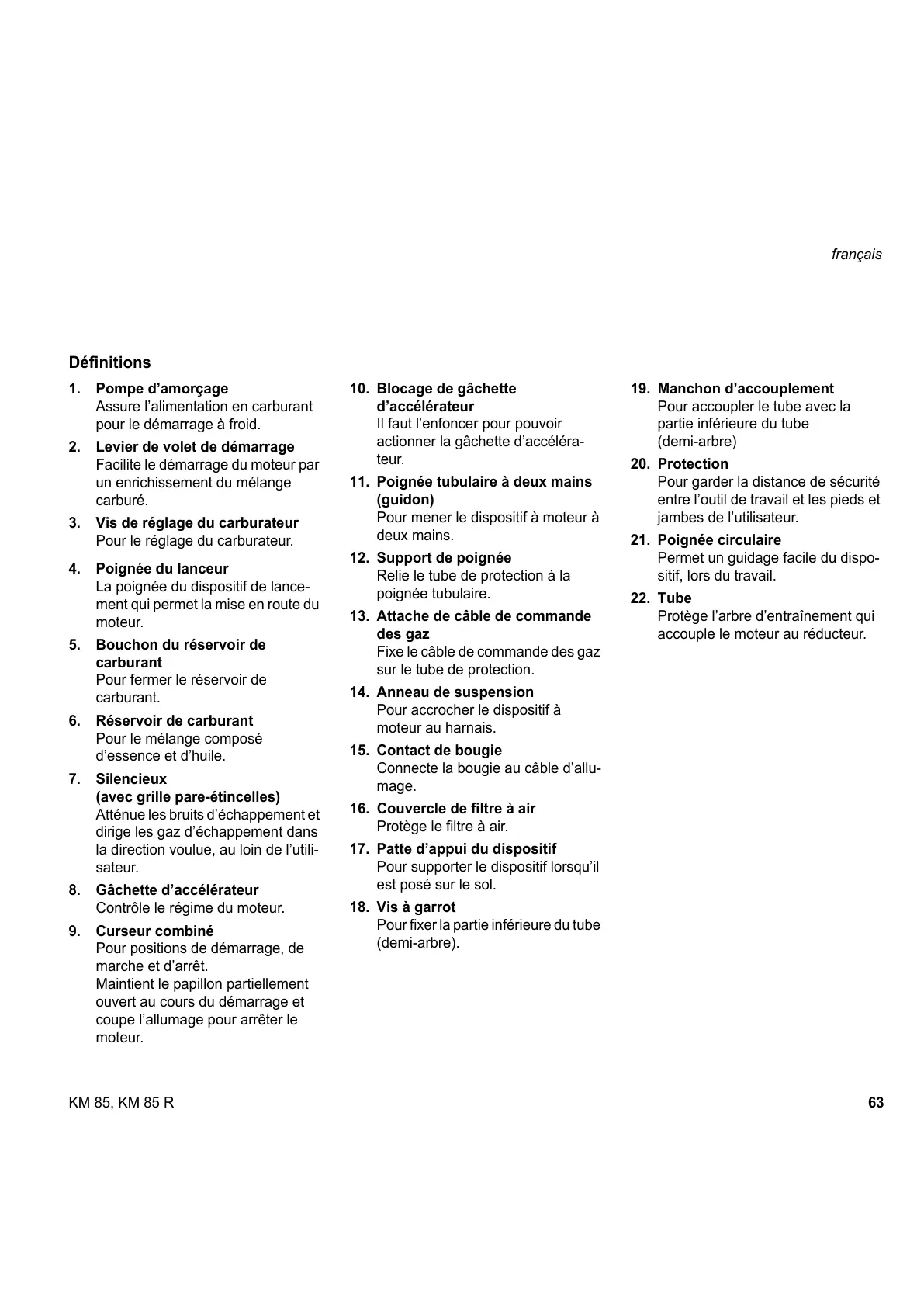

Définitions
1. Pompe d’amorçage
Assure l’alimentation en carburant
pour le démarrage à froid.
2. Levier de volet de démarrage
Facilite le démarrage du moteur par
un enrichissement du mélange
carburé.
3. Vis de réglage du carburateur
Pour le réglage du carburateur.
4. Poignée du lanceur
La poignée du dispositif de lance-
ment qui permet la mise en route du
moteur.
5. Bouchon du réservoir de
carburant
Pour fermer le réservoir de
carburant.
6. Réservoir de carburant
Pour le mélange composé
d’essence et d’huile.
7. Silencieux
(avec grille pare-étincelles)
Atténue les bruits d’échappement et
dirige les gaz d’échappement dans
la direction voulue, au loin de l’utili-
sateur.
8. Gâchette d’accélérateur
Contrôle le régime du moteur.
9. Curseur combiné
Pour positions de démarrage, de
marche et d’arrêt.
Maintient le papillon partiellement
ouvert au cours du démarrage et
coupe l’allumage pour arrêter le
moteur.
10. Blocage de gâchette
d’accélérateur
Il faut l’enfoncer pour pouvoir
actionner la gâchette d’accéléra-
teur.
11. Poignée tubulaire à deux mains
(guidon)
Pour mener le dispositif à moteur à
deux mains.
12. Support de poignée
Relie le tube de protection à la
poignée tubulaire.
13. Attache de câble de commande
des gaz
Fixe le câble de commande des gaz
sur le tube de protection.
14. Anneau de suspension
Pour accrocher le dispositif à
moteur au harnais.
15. Contact de bougie
Connecte la bougie au câble d’allu-
mage.
16. Couvercle de filtre à air
Protège le filtre à air.
17. Patte d’appui du dispositif
Pour supporter le dispositif lorsqu’il
est posé sur le sol.
18. Vis à garrot
Pour fixer la partie inférieure du tube
(demi-arbre).
19. Manchon d’accouplement
Pour accoupler le tube avec la
partie inférieure du tube
(demi-arbre)
20. Protection
Pour garder la distance de sécurité
entre l’outil de travail et les pieds et
jambes de l’utilisateur.
21. Poignée circulaire
Permet un guidage facile du dispo-
sitif, lors du travail.
22. Tube
Protège l’arbre d’entraînement qui
accouple le moteur au réducteur.
