48
français
KM 85, KM 85 R

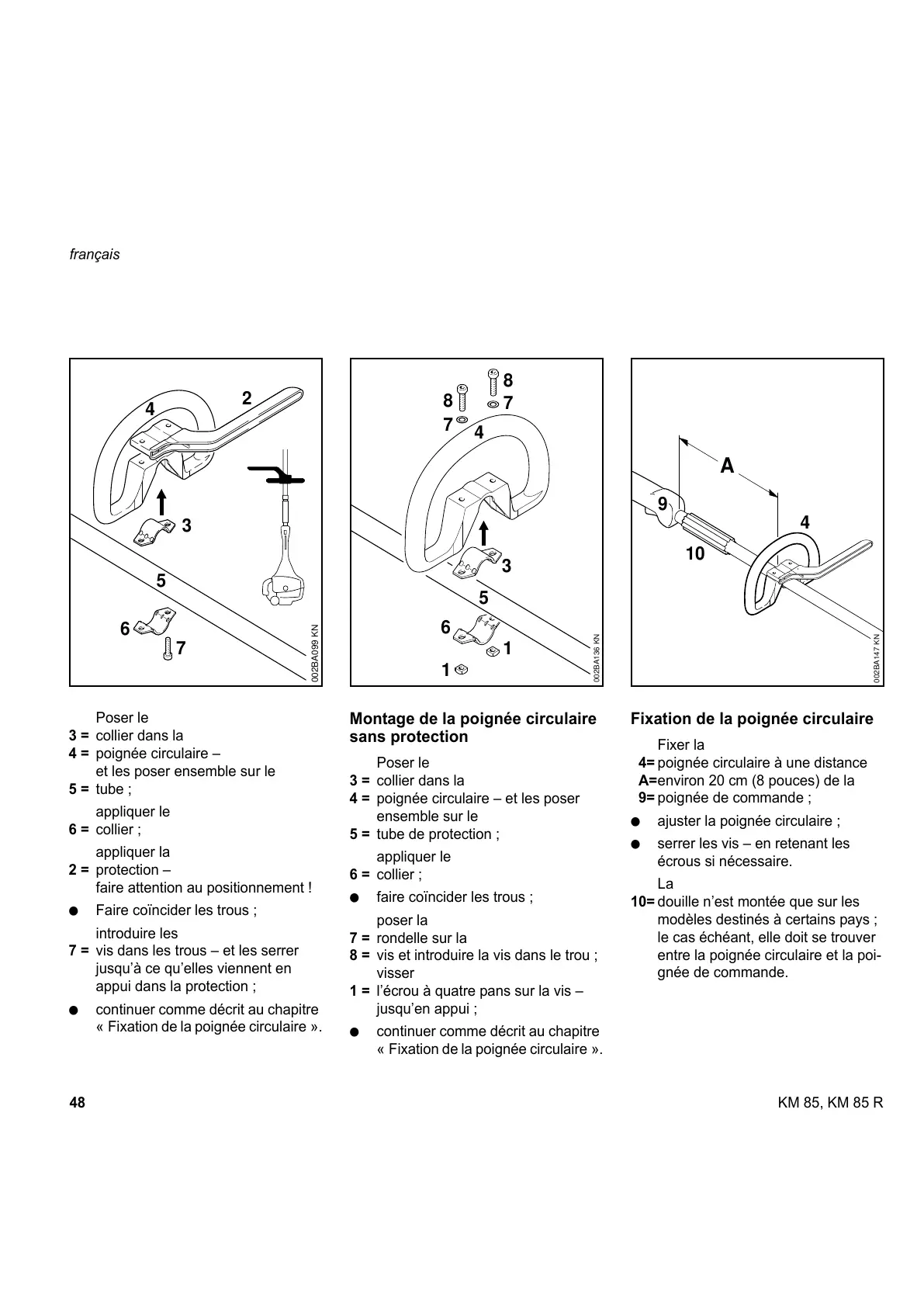

Poser le
3 = collier dans la
4 = poignée circulaire –
et les poser ensemble sur le
5 = tube ;
appliquer le
6 = collier ;
appliquer la
2 = protection –
faire attention au positionnement !
: Faire coïncider les trous ;
introduire les
7 = vis dans les trous – et les serrer
jusqu’à ce qu’elles viennent en
appui dans la protection ;
: continuer comme décrit au chapitre
« Fixation de la poignée circulaire ».
Montage de la poignée circulaire
sans protection
Poser le
3 = collier dans la
4 = poignée circulaire – et les poser
ensemble sur le
5 = tube de protection ;
appliquer le
6 = collier ;
: faire coïncider les trous ;
poser la
7 = rondelle sur la
8 = vis et introduire la vis dans le trou ;
visser
1 = l’écrou à quatre pans sur la vis –
jusqu’en appui ;
: continuer comme décrit au chapitre
« Fixation de la poignée circulaire ».
Fixation de la poignée circulaire
Fixer la
4= poignée circulaire à une distance
A=environ 20 cm (8 pouces) de la
9= poignée de commande ;
: ajuster la poignée circulaire ;
: serrer les vis – en retenant les
écrous si nécessaire.
La
10= douille n’est montée que sur les
modèles destinés à certains pays ;
le cas échéant, elle doit se trouver
entre la poignée circulaire et la poi-
gnée de commande.
5
4
002BA099 KN
2
3
6
7
4
5
002BA136 KN
1
6
1
3
8
7
8
7
10
9
4
002BA147 KN
A
