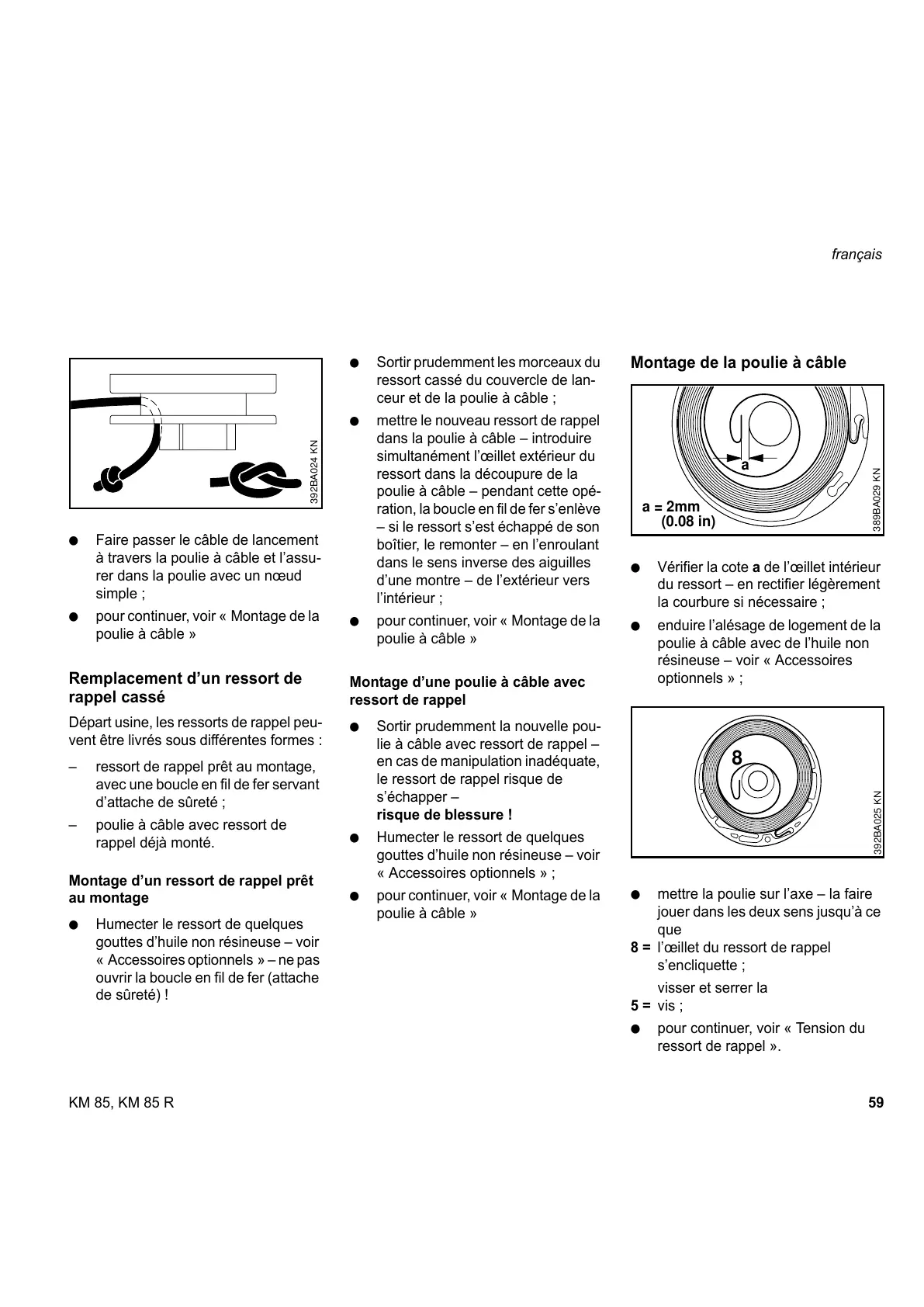

59KM 85, KM 85 R
français
: Faire passer le câble de lancement
à travers la poulie à câble et l’assu-
rer dans la poulie avec un nœud
simple ;
: pour continuer, voir « Montage de la
poulie à câble »
Remplacement d’un ressort de
rappel cassé
Départ usine, les ressorts de rappel peu-
vent être livrés sous différentes formes :
– ressort de rappel prêt au montage,
avec une boucle en fil de fer servant
d’attache de sûreté ;
– poulie à câble avec ressort de
rappel déjà monté.
Montage d’un ressort de rappel prêt
au montage
: Humecter le ressort de quelques
gouttes d’huile non résineuse – voir
« Accessoires optionnels » – ne pas
ouvrir la boucle en fil de fer (attache
de sûreté) !
: Sortir prudemment les morceaux du
ressort cassé du couvercle de lan-
ceur et de la poulie à câble ;
: mettre le nouveau ressort de rappel
dans la poulie à câble – introduire
simultanément l’œillet extérieur du
ressort dans la découpure de la
poulie à câble – pendant cette opé-
ration, la boucle en fil de fer s’enlève
– si le ressort s’est échappé de son
boîtier, le remonter – en l’enroulant
dans le sens inverse des aiguilles
d’une montre – de l’extérieur vers
l’intérieur ;
: pour continuer, voir « Montage de la
poulie à câble »
Montage d’une poulie à câble avec
ressort de rappel
: Sortir prudemment la nouvelle pou-
lie à câble avec ressort de rappel –
en cas de manipulation inadéquate,
le ressort de rappel risque de
s’échapper –
risque de blessure !
: Humecter le ressort de quelques
gouttes d’huile non résineuse – voir
« Accessoires optionnels » ;
: pour continuer, voir « Montage de la
poulie à câble »
Montage de la poulie à câble
: Vérifier la cote a de l’œillet intérieur
du ressort – en rectifier légèrement
la courbure si nécessaire ;
: enduire l’alésage de logement de la
poulie à câble avec de l’huile non
résineuse – voir « Accessoires
optionnels » ;
: mettre la poulie sur l’axe – la faire
jouer dans les deux sens jusqu’à ce
que
8 = l’œillet du ressort de rappel
s’encliquette ;
visser et serrer la
5 = vis ;
: pour continuer, voir « Tension du
ressort de rappel ».
392BA024 KN
a
389BA029 KN
a = 2mm
(0.08 in)
8
392BA025 KN
