234
Égési sérülés veszélye!
Ne érjen a forró felületekhez. A
váltóműház felforrósodik.
Figyelem!
Karbantartási és tisztítási
munkák előtt húzza le a
gyertyapipát.

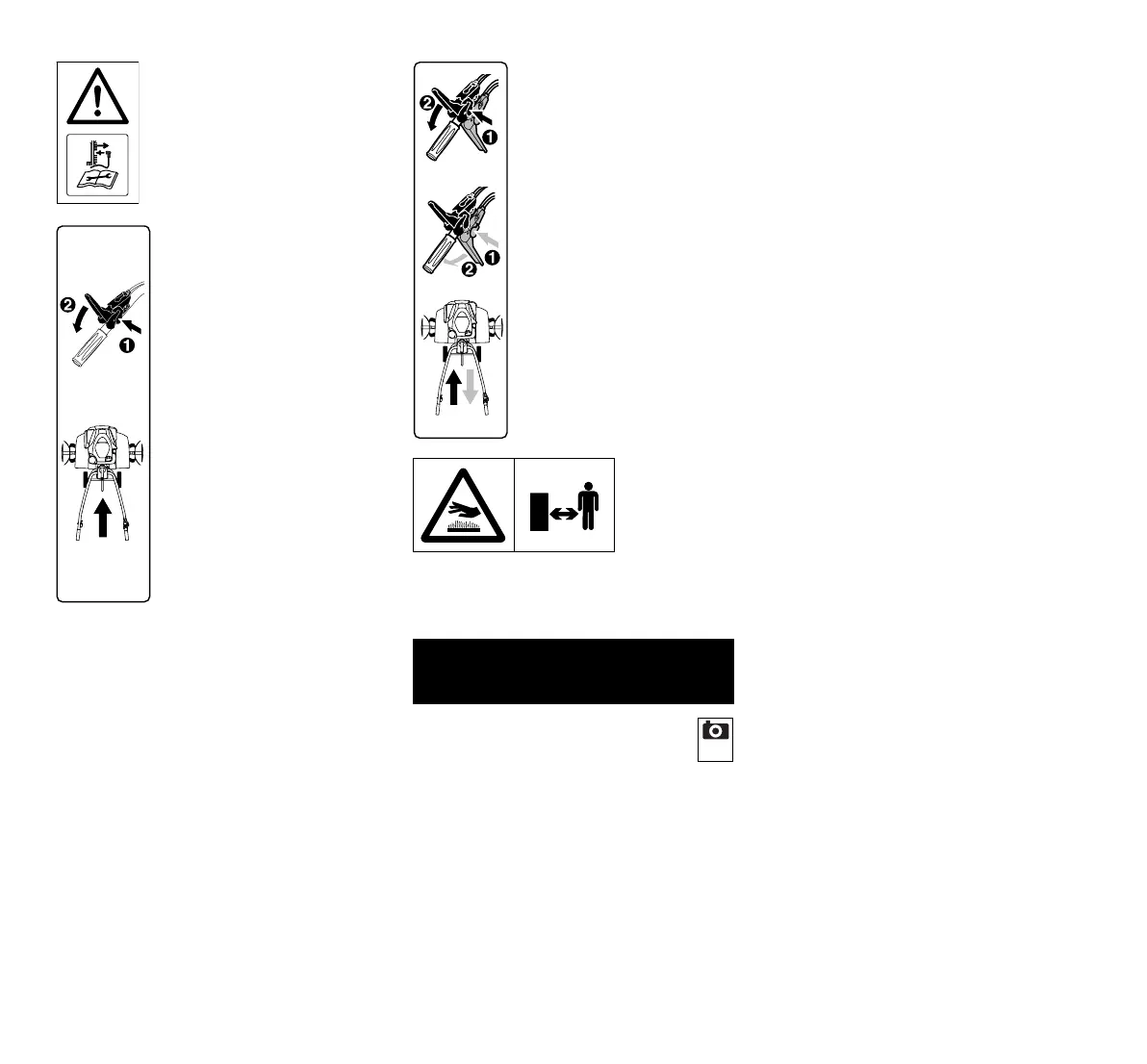

MH 445:
A kerékhajtás karjának
működtetése előtt biztonsági
okokból először meg kell
nyomni a kioldókart. Ez
megakadályozza a
kerékhajtás karjának
véletlen működtetését.
MH 445 R, MH 560,
MH 585, MH 685:
A kerékhajtás karjának
működtetése előtt biztonsági
okokból először meg kell
nyomni a megfelelő
kioldókart. Ez
megakadályozza a
kerékhajtás karjának
véletlen működtetését. A
fekete kerékhajtáskar
előremenetre, a piros
kerékhajtáskar
hátramenetre szolgál.
6. Szállítási terjedelem
Jel Megnevezés db
A Alapgép 1
B Tolókar 1
C Rögzítőkar 1
D Futómű a szállításhoz 1
E Csoroszlya 1
F Bal oldali védőszegély 1
G Jobb oldali védőszegély 1
2
H MH 445, MH 445 R:
Kapacsillag 4
I MH 560, MH 585, MH 685:
Kétsoros kapacsillag 2
J MH 585, MH 685:
Egysoros kapacsillag 2
K Védőgyűrű 2
L Növényvédő tárcsa 2
M Kerékhajtáskar
(előremenet), fekete 1
N MH 445 R, MH 560,
MH 585, MH 685:
Kerékhajtáskar
(hátramenet), piros 1
O MH 445:
Önbiztosító anyacsavar, M6 1
P MH 445:
Burkolat
1
Q Önbiztosító anyacsavar, M6 1
R Félgömbfejű csavar, M6 1
S MH 445, MH 445 R,
MH 585, MH 685:
Rugós biztosítócsap,
10×40
MH 560:
Rugós biztosítócsap,
10×40
6
4
T Félgömbfejű csavar, M8 2
U Hatlapú anyacsavar, M8 2
V Kábelkötöző 2
– Használati utasítás 1
– Használati utasítás
Benzinmotor 1
– MH 560, MH 585, MH 685:
Gyertyakulcs 1
