111MS 290, MS 310, MS 390
español / EE.UU
Además, los ángulos deben ser iguales
en todos los cortadores. Si los ángulos
son desiguales: La cadena funcionará
irregularmente, no en línea recta, se
desgastará rápidamente y, por último,
se romperá.
Como estos requisitos pueden cum-
plirse solamente después de una prác-
tica constante y suficiente:

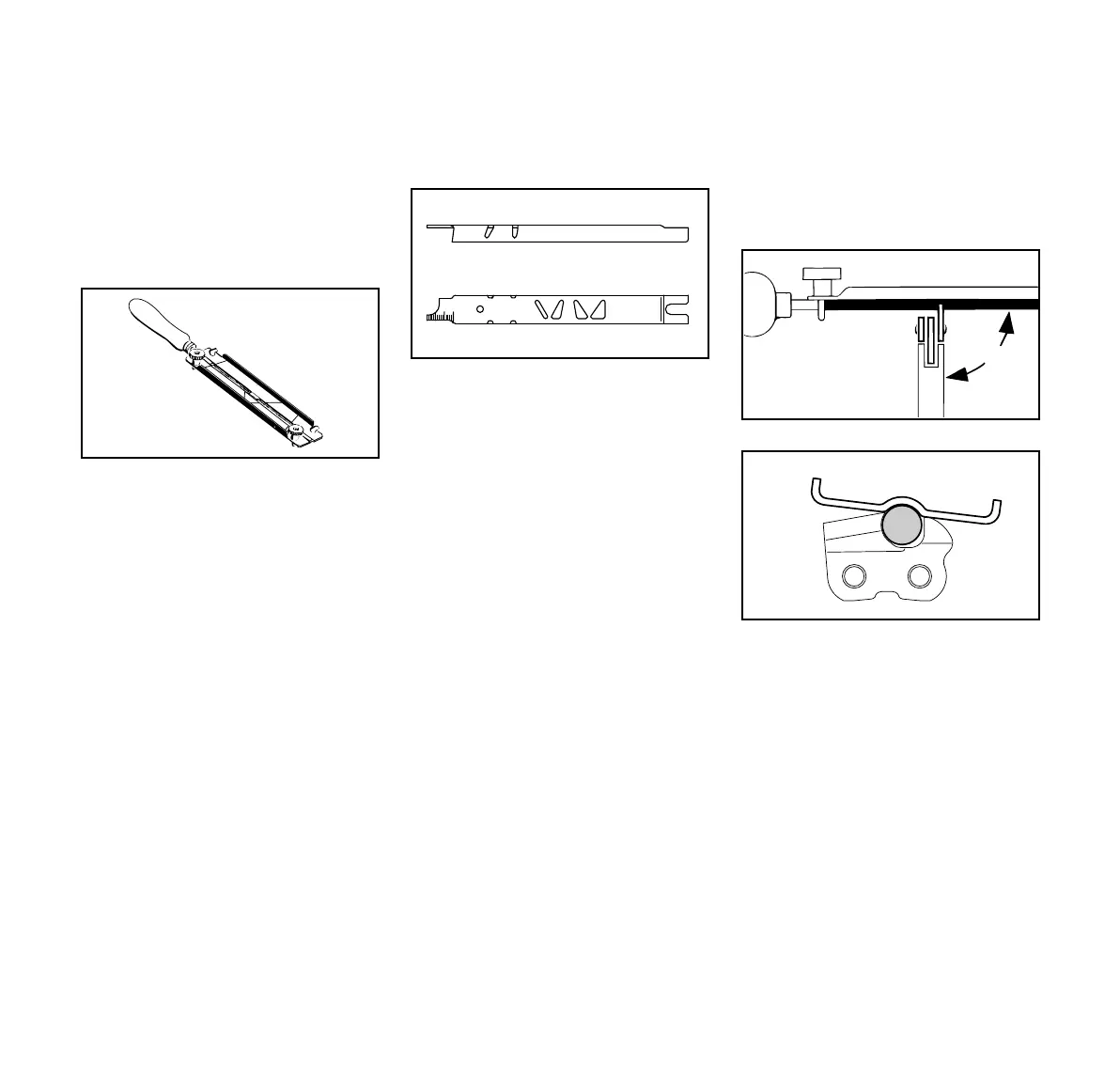

: Use un portalima
Se debe usar un portalima (accesorio
especial) para afilar manualmente la
cadena (vea la tabla "Herramientas de
afilado"). Los ángulos de rectificación
correctos están marcados en el porta-
lima.
Para comprobar los ángulos
Utilice un calibrador de rectificación
STIHL (accesorio especial – vea la tabla
"Herramientas de afilado"). Esta es una
herramienta universal para revisar los
ángulos de rectificación y de la placa
lateral, el ajuste de los calibradores de
profundidad y el largo de los cortadores.
Además, limpia la ranura de la espada y
los agujeros de entrada de aceite.
Rectificación correcta
: Elija las herramientas de afilado
según el paso de la cadena.
: Sujete la espada en un tornillo de
banco, de ser necesario.
: Trabe la cadena – empuje el protec-
tor de la mano hacia adelante.
: Para hacer girar la cadena, tire del
protector de la mano contra el
mango delantero para soltar el freno
de la cadena. En los modelos equi-
pados con QuickStop Super, pre-
sione también la palanca de blo-
queo del gatillo de aceleración.
: Afile la cadena con frecuencia,
rebaje tan poco metal como sea
posible – dos o tres pasadas de la
lima generalmente son suficientes.
: Sostenga la lima en posición hori-
zontal (perpendicular al lado de la
espada) y pásela a los ángulos indi-
cados en el portalima. Apoye el por-
talima sobre la placa superior y el
calibrador de profundidad.
689BA025 KN
90°
60°
85° 70°
80°
0°
35°
10°
30°
689BA022 KN
689BA018 KN
90°
689BA043 KN
