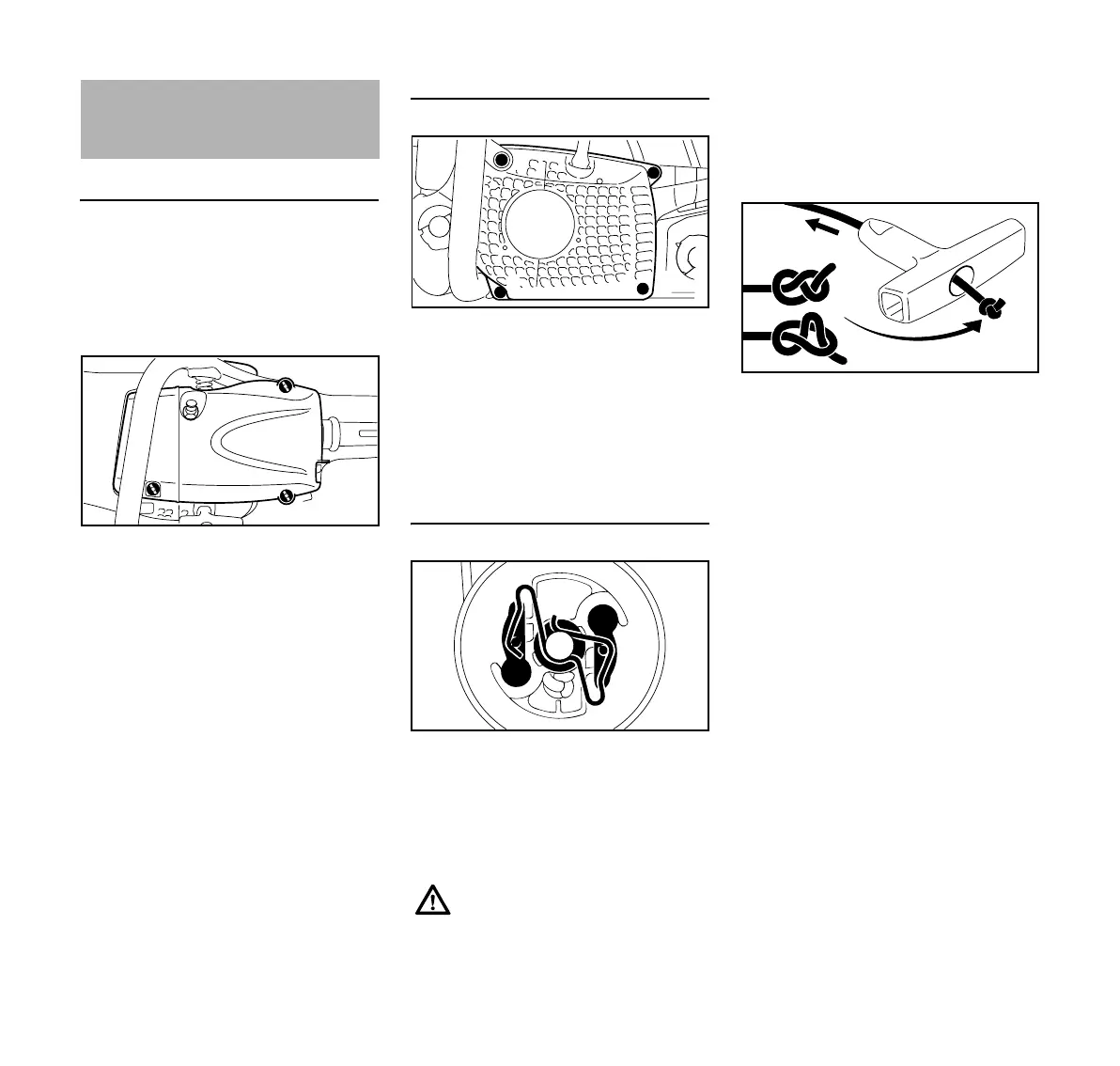

Retiro de la envuelta
N Mueva la palanca de control
maestro a la posición de parada 0
N Empuje el protector de la mano
hacia adelante – la cadena de
aserrado está bloqueada
N Afloje los tornillos (1)
N Retire la envuelta (2)
Retiro de la caja del ventilador
N Quite los tornillos (1)
N Empuje el protector de mano hacia
arriba
N Aparte del cárter la parte inferior de
la caja del ventilador y retírela hacia
abajo.
Sustitución de una cuerda de
arranque rota
N Empuje cuidadosamente la pinza
de resorte (2) fuera del eje con un
destornillador o alicates adecuados
N Quite cuidadosamente el rotor de la
cuerda con la arandela (3) y los
trinquetes (4)
N Apalanque la cuerda para sacarla
del mango de arranque usando un
destornillador
N Quite el resto de la cuerda del rotor
y del mango de arranque
N Pase la nueva cuerda de arranque a
través del mango de arranque y
fíjela con un nudo especial
N Tire del nudo de vuelta en el mango
de arranque
Sustitución de la cuerda de
arranque y del resorte de
rebobinado
1
4903BA002 KN
1
1
2
El resorte de rebobinado puede
saltarse y desenrollarse – riesgo
de lesiones.
