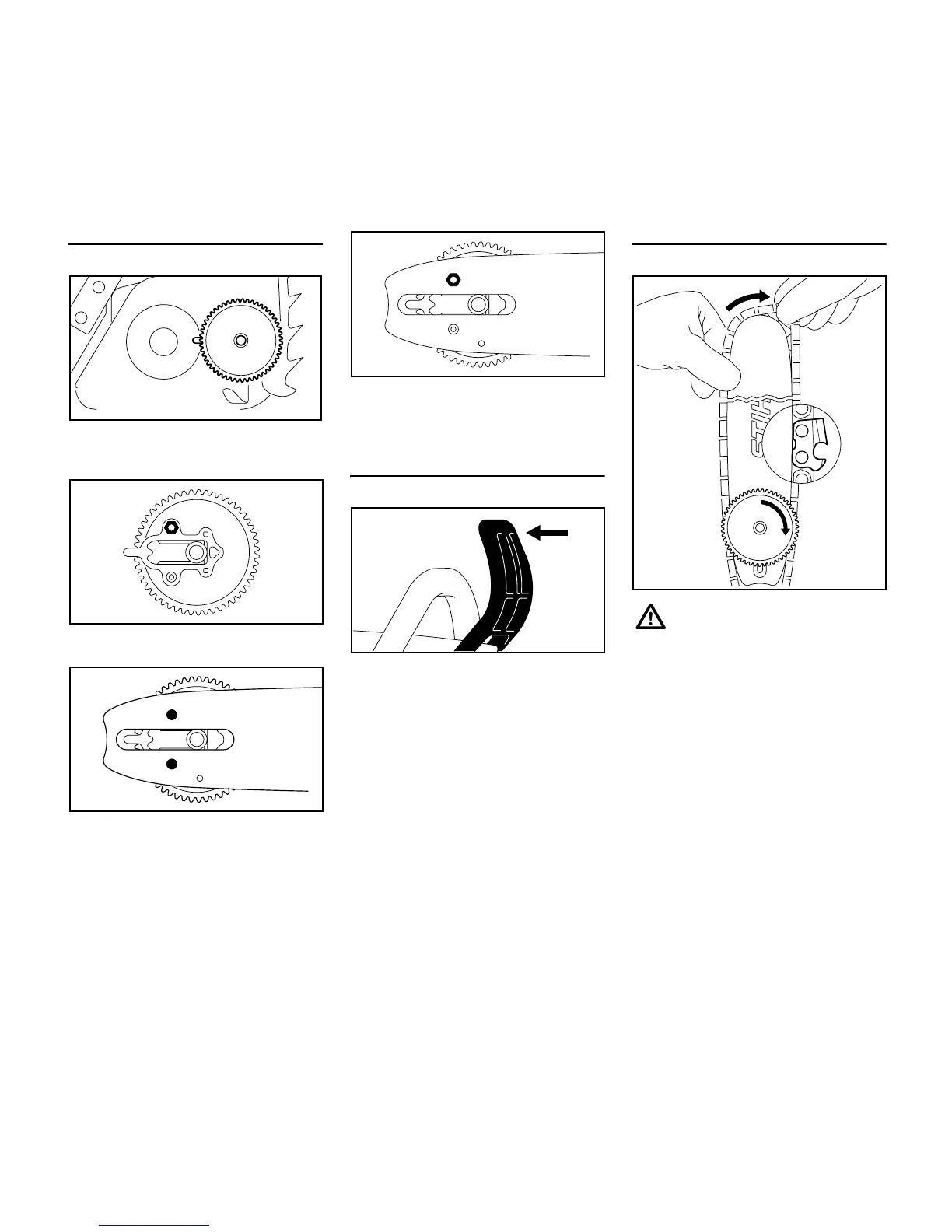

Montar el disco tensor
N Quitar el disco tensor (1) y darle la
vuelta
N Desenroscar la tuerca (2)
N Posicionar el disco tensor (1) y la
espada (3) entre sí, de manera que
la espiga roscada (4) sobresalga
por el orificio superior de la espada
y el pivote de guía superior (5)
penetre en el orificio inferior de la
espada
N Aplicar la tuerca (2) y enroscarla a
mano hasta el tope en la espiga
roscada
Desactivar el freno de cadena
N Tirar del protector salvamanos
hacia el asidero tubular hasta que
se oiga hacer clic – el freno de
cadena está desactivado
Colocar la cadena
N Colocar la cadena – empezar por la
punta de la espada – fijarse en la
posición de la arandela tensora y
las aristas de corte
N Girar el disco tensor (1) hacia la
derecha hasta el tope
N Girar la espada, de manera que la
arandela tensora esté orientada
hacia el usuario
1
172BA007 KN
2
172BA008 KN
1
5
4
3
172BA009 KN
2
172BA010 KN
001BA186 KN
Ponerse guantes protectores –
peligro de lesiones por los dientes
de corte afilados.
1
172BA011 KN
