113MS 290, MS 310, MS 390
español / EE.UU

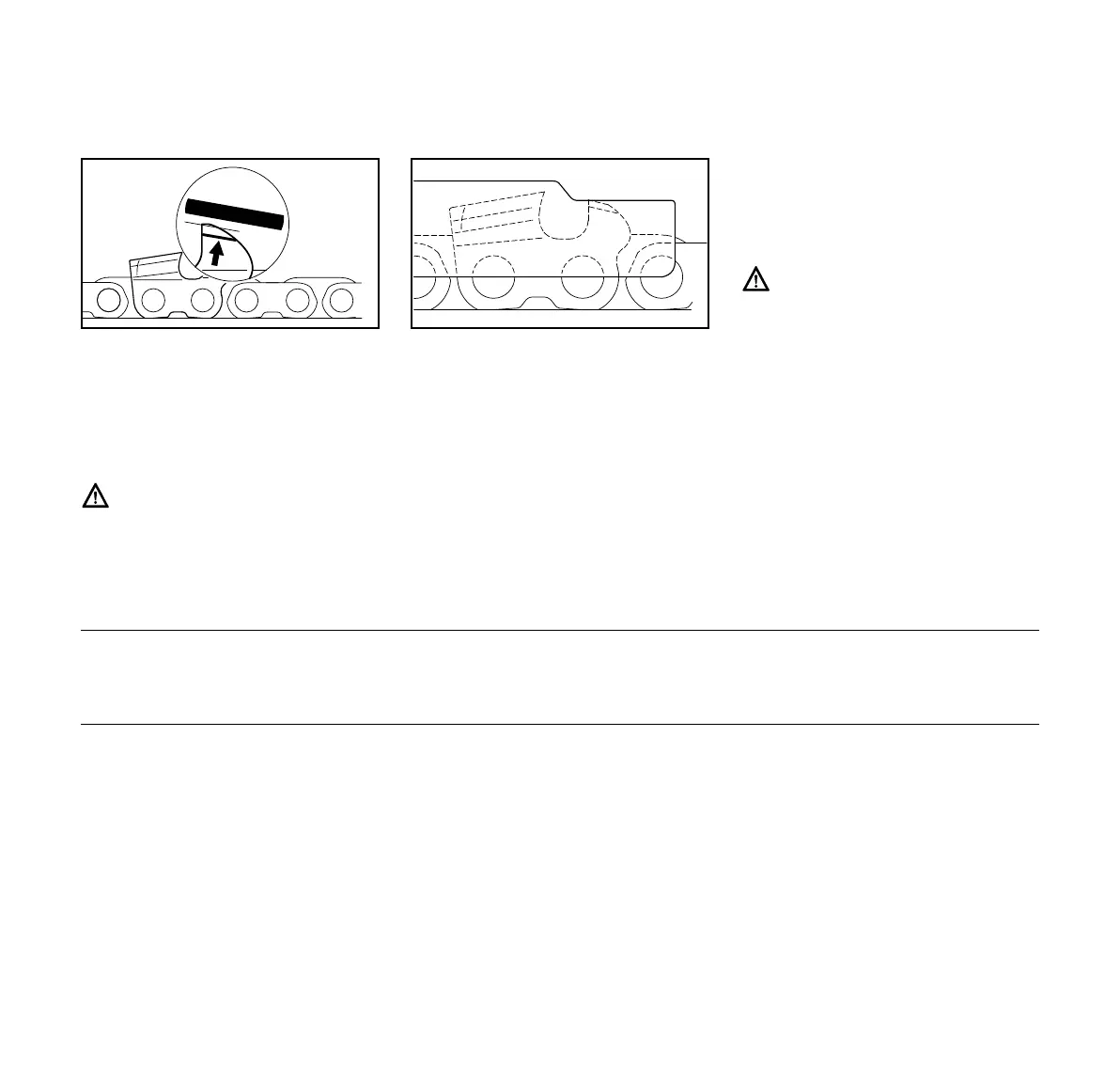

: Lime la parte superior del calibrador
de profundidad en sentido paralelo
a la marca de servicio estampada
(vea la flecha) – pero no baje el
punto más alto del calibrador de
profundidad en este proceso.
La tendencia de la motosierra a dar
contragolpes aumenta si los calibra-
dores de profundidad están dema-
siado bajos.
: Coloque el calibrador de rectifica-
ción en la cadena – el punto más
alto del calibrador de profundidad
debe estar a nivel con el de rectifi-
cación.
PM1 y RM2:
La saliente trasera de la pletina de ama-
rre (con la marca de servicio) se baja
junto con el calibrador de profundidad.
RSC3, RMC3, PMC3, PMMC3:
La parte superior del eslabón impulsor
con saliente (con la marca de servicio)
se baja junto con el calibrador de profun-
didad.
Las otras partes de la pletina de
amarre de tres salientes y el esla-
bón impulsor con saliente no deben
afilarse ya que eso podría aumentar
la tendencia de la motosierra a dar
contragolpes.
: Después del afilado, limpie a fondo
la cadena, quite las limaduras o
polvo del rectificado y lubrique com-
pletamente la cadena.
: Antes de un período largo fuera de
servicio, limpie la cadena y guárdela
en condición bien aceitada.
689BA044 KN
689BA052 KN
Herramientas de afilado (accesorios especiales)
Paso de cadena Ø de lima
redonda
Lima redonda Portalima Calibrador de
rectificación
Lima plana
1)
Juego de afilar
2)
pulg (mm) mm (pulg) N° de pieza N° de pieza N° de pieza N° de pieza N° de pieza
1
/
4
(6.35) 4.0 (
5
/
32
) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027
3
/
8
PMN (9.32) 4.0 (
5
/
32
) 5605 772 4006 5605 750 4327 0000 893 4000 0814 252 3356 5605 007 1026
3
/
8
P (9.32) 4.0 (
5
/
32
) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027
0.325 (8.25) 4.8 (
3
/
16
) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028
3
/
8
(9.32) 5.2 (
13
/
64
) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029
0.404 (10.26) 5.5 (
7
/
32
) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030
1) Use la lima triangular 0811 421 8971 para PM1 y RM2
2) compuesto de un portalima con lima redonda, lima plana y calibrador de rectificación
