15 Armado de la motosierra

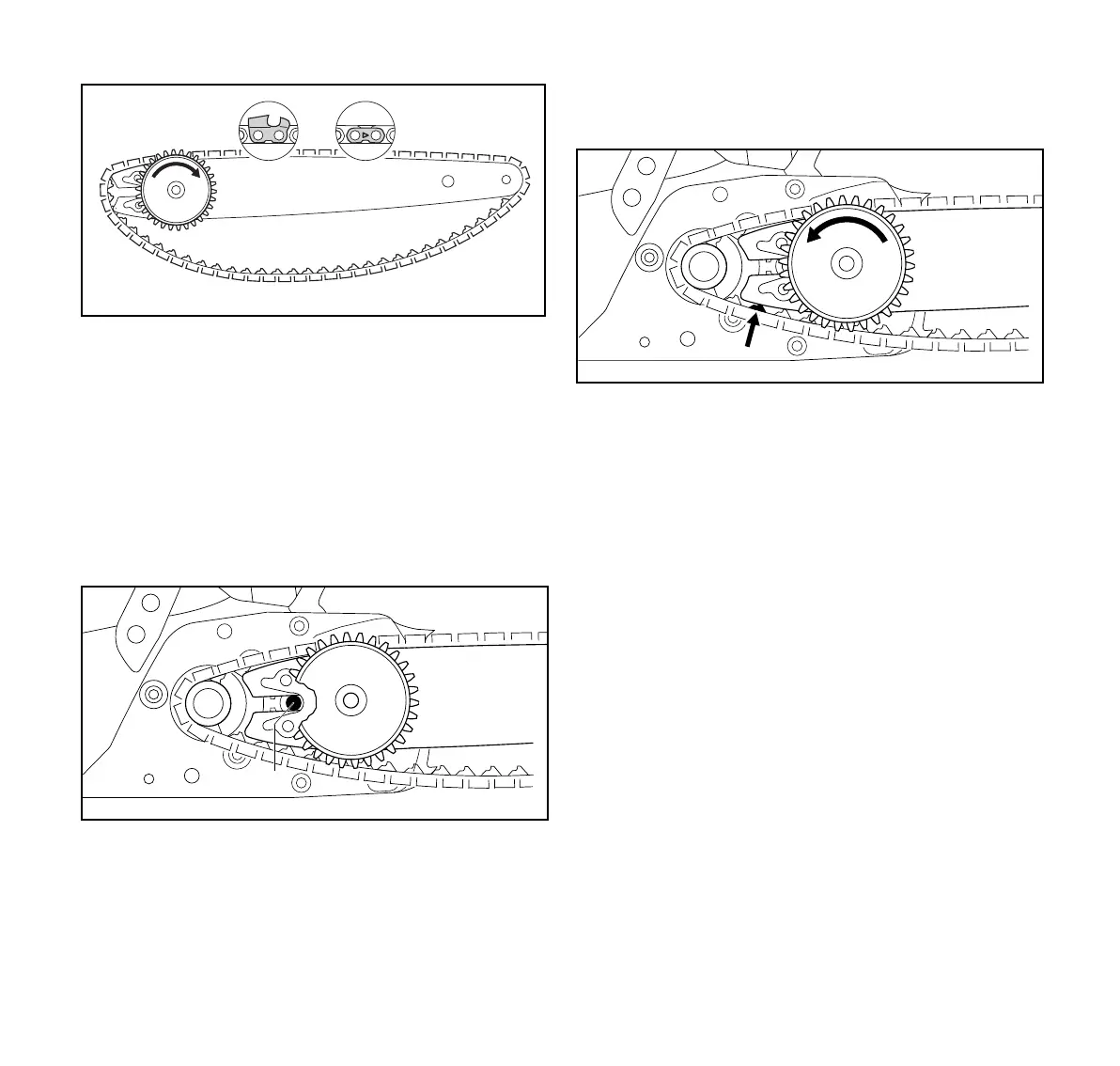

► Coloque la cadena de aserrado en la ranura de la espada,
comenzando con la punta.
► Asegúrese de que las cuchillas en la ranura del lado
superior de la espada estén orientadas hacia la punta de
la espada. Las cadenas STIHL están fabricadas con
flechas en las correas de amarre para ayudar al operador
a determinar la dirección correcta de la cadena. Las
flechas en las correas de amarre en la parte superior de
la espada deben estar orientadas hacia la punta de la
barra.
► Gire el engranaje tensor en sentido horario hasta que se
detenga.
► Aparte la punta de la espada del piñón (2) de la cadena
con los dientes del engranaje tensor (4) a una distancia
adecuada del motor.
► Coloque la cadena alrededor del piñón de la cadena.
► Deslice la espada sobre el tornillo del collarín (3). La
cabeza del tornillo del collarín debe sobresalir del orificio
oblongo.
► Suelte el freno de la cadena, @ 16.2.
► Dirija los eslabones impulsores hacia la ranura de la
espada (flecha) mientras gira el engranaje tensor (4) en
sentido contrahorario hasta que se detenga.
La espada y la cadena deben montarse de manera firme
y segura en la motosierra.
► Ajuste la cubierta del piñón en la motosierra de modo que
quede al ras con la carcasa.
► Al colocar la cubierta del piñón de la cadena, los dientes
de la rueda de ajuste y el engranaje tensor deben
engranar.
► De ser necesario, gire un poco la rueda de ajuste hasta
que la cubierta del piñón quede al ras con la carcasa.
► Gire la tuerca mariposa en sentido horario hasta que la
cubierta del piñón de la cadena quede firmemente
colocada en la motosierra.
► Cierre el mango de la tuerca mariposa.
15.2.2 Retiro de la espada y la cadena
► Levante el mango de la tuerca mariposa para abrirla y
luego gírela en sentido contrahorario hasta que pueda
quitarse la cubierta del piñón de la cadena.
► Quite la cubierta del piñón de la cadena.
► Gire el engranaje tensor en sentido contrahorario hasta
que se detenga y la cadena se suelte.
