0458-716-8621-E
104
español / EE.UU
15 Armado de la motosierra
– El paso (t) de la cadena (1), el piñón, y si se usa una
espada Rollomatic, el piñón de la punta deberán
corresponderse entre sí.
– El grueso del eslabón impulsor (2) de la cadena de
aserrado debe corresponder con el ancho de la ranura de
la espada (3).
15.2 Montaje y retiro de la espada y la cadena de
aserrado
15.2.1 Montaje de la espada y la cadena
ADVERTENCIA
Asegúrese de que se quite la batería y de que el freno de la
cadena esté accionado antes de comenzar el armado.
Nunca ponga la motosierra en funcionamiento sin montar
correctamente la espada y la cadena, @ 6.5. Use solo las
combinaciones de espadas y cadenas expresamente
recomendadas y aprobadas por STIHL, @ 6.4.
ADVERTENCIA
La cadena tiene muchas picas afiladas. Si entran en
contacto con alguna parte de su cuerpo, le causarán una
herida, aunque la cadena esté detenida, @ 6.4. Use
siempre guantes resistentes al montar o manipular la
cadena, @ 6.3.
Para montar la espada y la cadena:
► Apague la motosierra, @ 18.1.
► Aplique el freno de la cadena, @ 16.1.
► Retire la batería, @ 17.2.

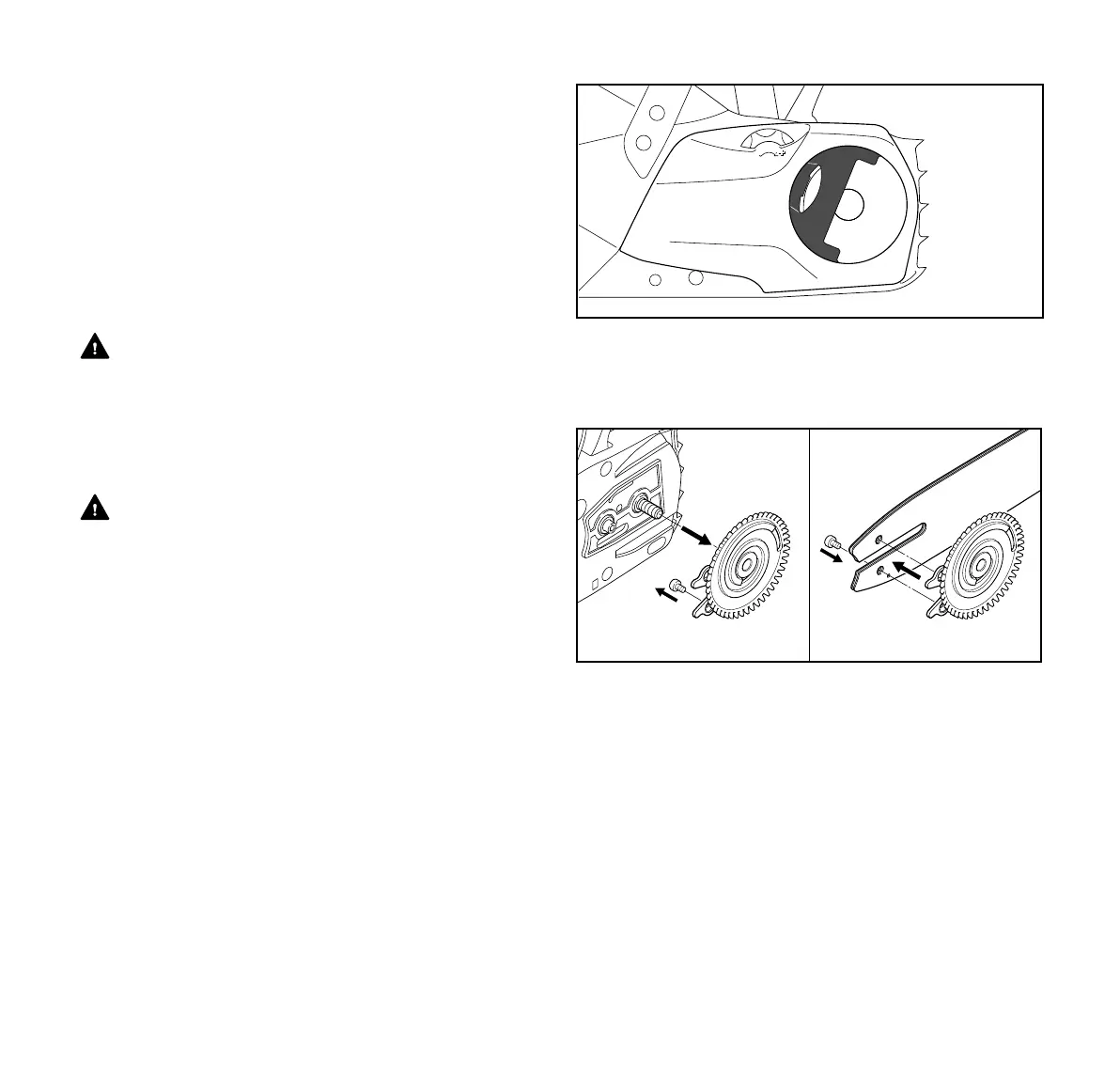

► Levante el mango (1) de la tuerca mariposa (2).
► Gire la tuerca mariposa en sentido contrahorario hasta
que la cubierta del piñón de la cadena (3) se pueda quitar.
► Quite la cubierta del piñón de la cadena.
► Retire el engranaje tensor (4).
► Saque el tornillo (5).
► Coloque la espada (6) en el engranaje tensor de modo
que los pasadores de este encajen en los orificios de la
espada.
► Coloque el tornillo y apriételo.
