0458-791-8221-C
99
français
15 Assemblage de la tronçonneuse
► Tournez le tendeur de chaîne latéral (3) en sens inverse
des aiguilles d’une montre jusqu’à ce que la roue dentée
de tension (4) repose à fleur contre le boîtier.

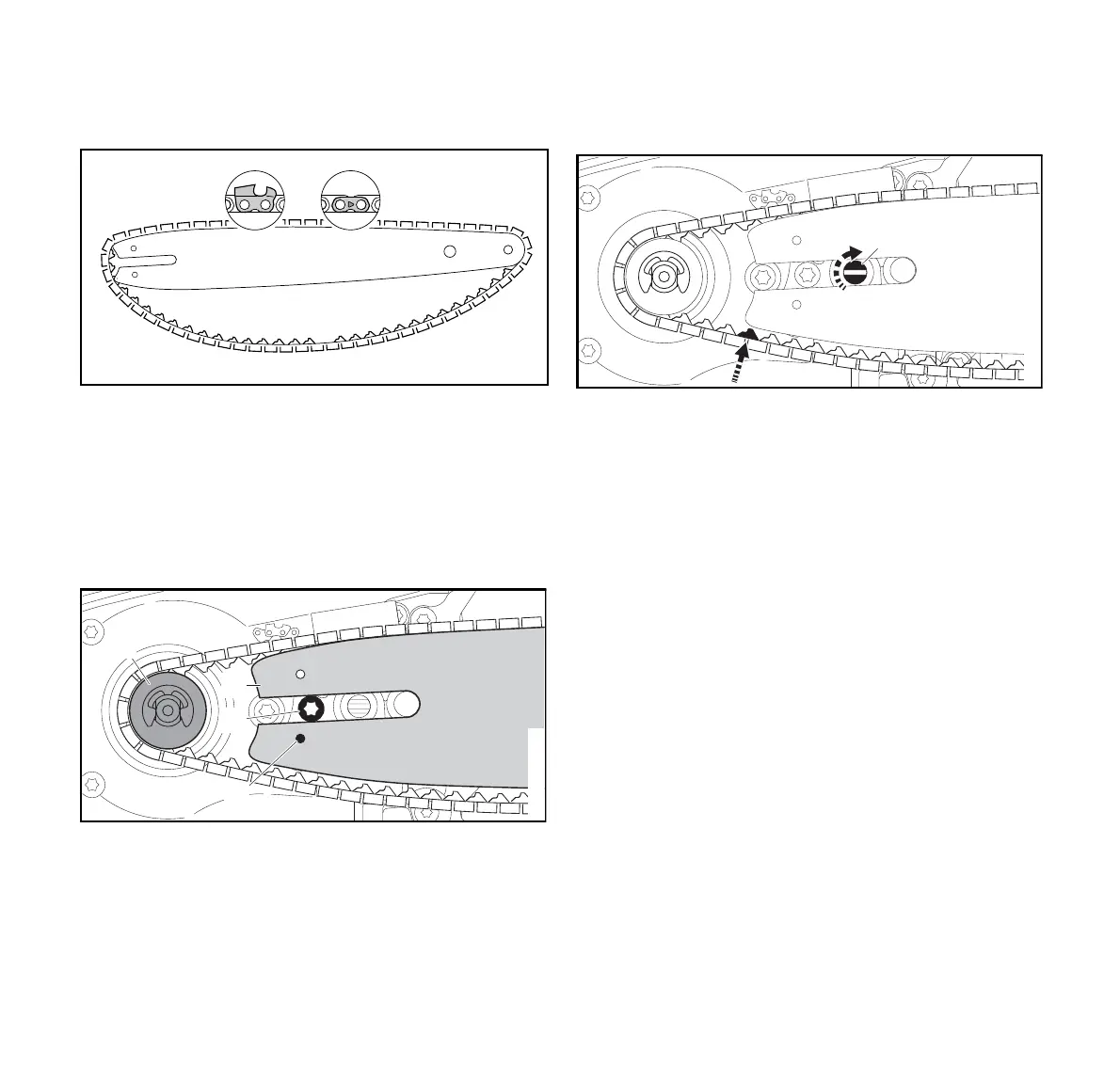

► Positionnez la chaîne dans la rainure du guide-chaîne, en
commençant par la pointe.
► Veillez à ce que les gouges dans la rainure située sur la
face supérieure du guide-chaîne soient orientées vers la
pointe du guide. Les chaînes STIHL sont fabriquées avec
des flèches sur les attaches pour aider l'opérateur à
déterminer le bon sens de la chaîne. Les flèches sur les
liens d’attache sur le dessus du guide-chaîne doivent
pointer vers la pointe du guide-chaîne.
► Dirigez la pointe du guide-chaîne à l'écart du pignon à
chaîne (5).
► Placez la chaîne autour du pignon à chaîne.
► Faites glisser le guide-chaîne (8) sur la vis à collerette (6).
La tête de la vis à collerette doit faire saillie dans le trou
oblong.
► Introduisez la goupille du tendeur dans le trou (7) du
guide-chaîne.
► Désengagez le frein de chaîne,@ 16.2.
► Dirigez les maillons-guides dans la rainure du guide-
chaîne (flèche) tout en faisant tourner le tendeur de
chaîne (3) dans le sens des aiguilles d’une montre
jusqu’en butée.
Le guide-chaîne et la chaîne doivent être fermement et
solidement fixées sur la tronçonneuse.
► Placez le couvercle du pignon sur la tronçonneuse de
manière à ce qu'il soit à fleur du boîtier.
► Tournez l'écrou dans le sens des aiguilles d'une montre
jusqu'à ce que le couvercle du pignon à chaîne soit
fermement fixé à la tronçonneuse.
15.2.2 Dépose du guide-chaîne et de la chaîne
► Dévissez l’écrou qui sécurise le couvercle du pignon à
chaîne.
► Retirez le couvercle du pignon à chaîne.
► Tournez le tendeur de chaîne en sens inverse des
aiguilles d’une montre jusqu’à ce qu’il s’arrête et que la
chaîne soit détendue.
► Retirez le guide-chaîne et la chaîne.
5
7
6
8
0000-GXX-3115-A1
3
0000-GXX-3202-A1
