3 Principales pièces
AVIS
Indique un risque de dommages matériels, y compris des
dommages à la machine ou à ses composants individuels.
2.2 Symboles employés dans le texte
Le symbole suivant est inséré dans le texte pour vous
faciliter l'utilisation de la présente Notice :

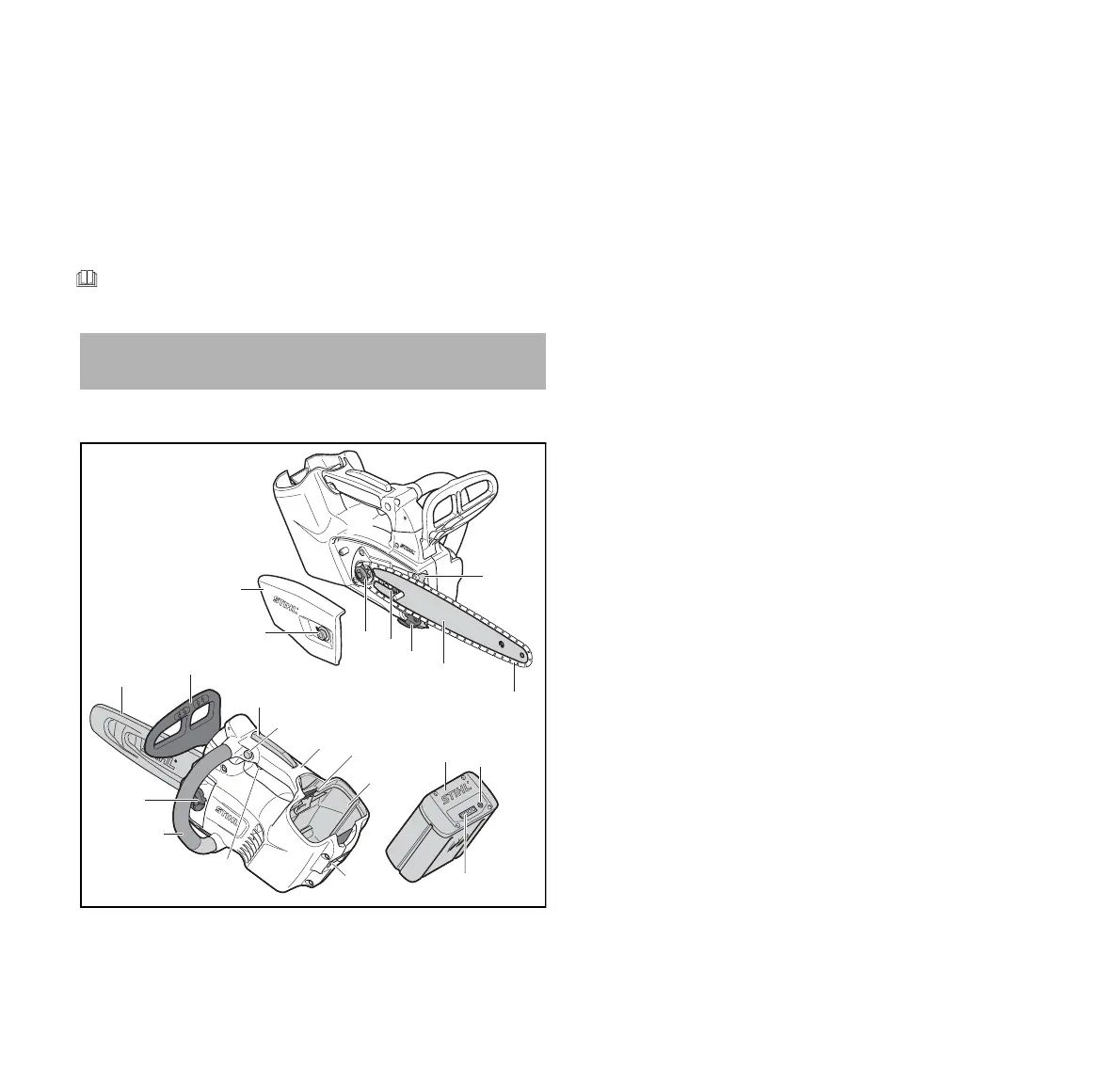

3.1 Tronçonneuse et batterie
1 Pignon à chaîne
Entraîne la chaîne coupante.
2 Engrenage de tension
Déplace le guide-chaîne et serre ou desserre la chaîne
de la tronçonneuse sur le guide-chaîne.
3 Pointe de pare-chocs
Aide à maintenir la tronçonneuse stable contre l’arbre
pendant la coupe.
4 Attrape-chaîne
Aide à retenir la chaîne coupante et réduit le risque de
contact avec l’opérateur dans le cas où la chaîne se
brise ou se détache du guide.
5 Guide-chaîne
Supporte et guide la chaîne coupante.
6 Chaîne coupante
Outil de coupe denté composé de gouges, de liens
d’attache et de maillons-guides.
7 Couvercle de pignon
Recouvre le pignon.
8Écrou
Serre le couvercle du pignon.
9 Fourreau de chaîne
Couvre le guide-chaîne et la chaîne de la tronçonneuse
pour réduire le risque de blessure par contact accidentel
pendant le transport et le stockage.
10 Protège-main avant
Aide à protéger la main gauche de l’opérateur contre les
branches qui dépassent et le contact avec la chaîne.
Sert le levier d’activation pour le frein de chaîne.
11 Levier Ergo
Maintient le verrouillage de l'interrupteur à gâchette en
position déverrouillée.
12 Bouton de blocage de la gâchette
Empêche l'activation de la gâchette tant qu'il n'est pas
enfoncé.
Ce symbole renvoie au chapitre ou sous-chapitre
indiqué, de la présente Notice d'emploi.
3 Principales pièces
10
1
3
6
5
7
4
12
19
18
15
14
17
16
11
20
22
21
9
#
8
2
13
#
