Stihl RE 581 - Montaggio, Smontaggio Flessibile AP

RE 521, RE 551 PLUS, RE 581, RE 581 PLUS
italiano
149
Apparecchiature senza tamburo
avvolgi-flessibile

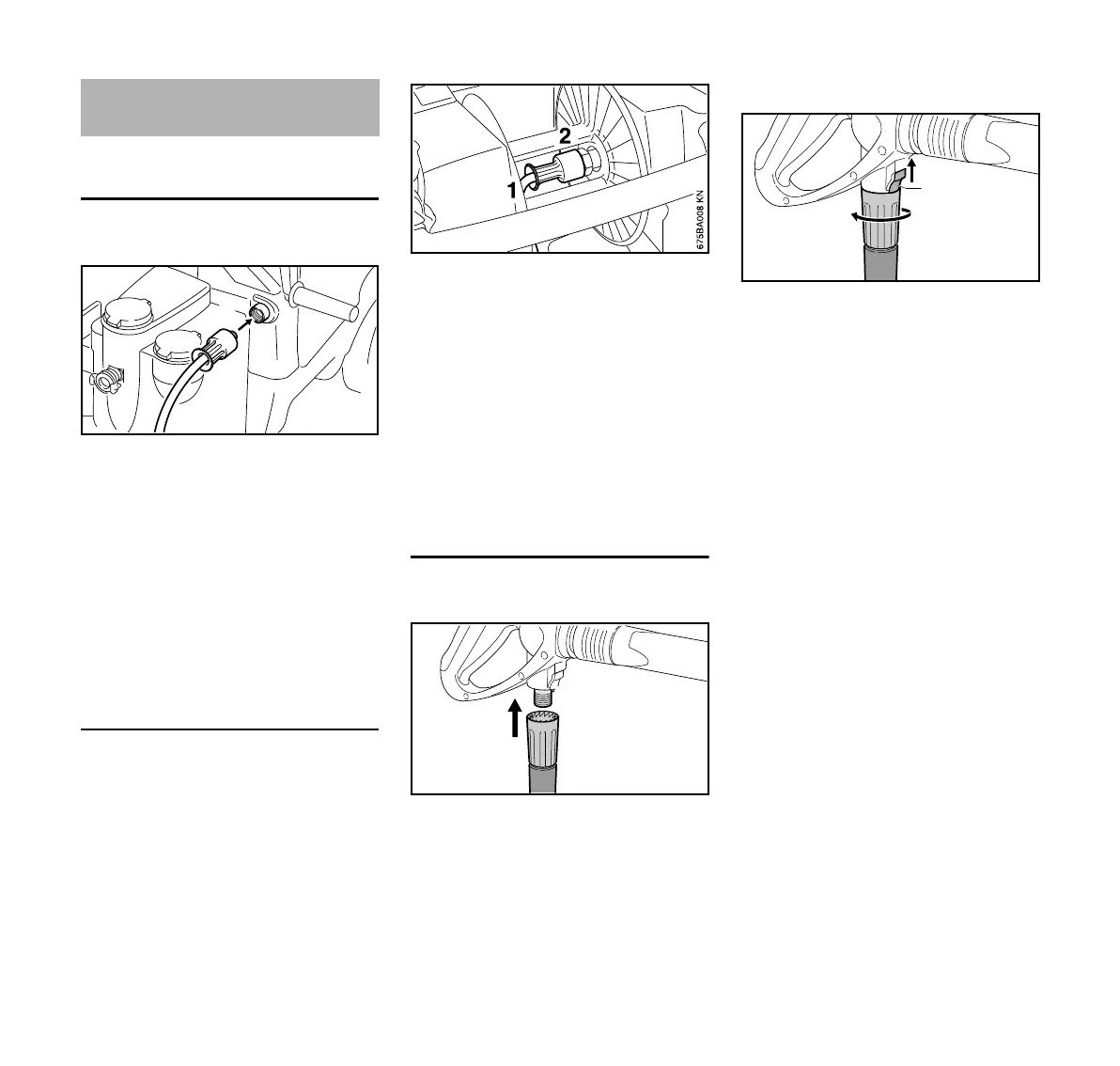

Montaggio del flessibile AP
N Calzare il flessibile AP (1) sul
tronchetto di collegamento
dell’apparecchiatura
N piazzare il dado con risvolto (2),
avvitarlo e serrarlo a mano
Smontaggio del flessibile AP
N Svitare il dado (2)
N staccare il flessibile AP (1) dal
tronchetto
Apparecchiature con tamburo avvolgi-
flessibile
Il flessibile AP è già collegato.
Smontare il flessibile
N Srotolare il flessibile
N Svitare il dado (2)
N staccare il flessibile AP (1) dal
tronchetto
Montaggio del flessibile AP
N Calzare il flessibile (1) sul
tronchetto di collegamento del
tamburo
N piazzare il dado con risvolto (2),
avvitarlo e serrarlo a mano
N avvolgere il flessibile AP
Montaggio del flessibile AP
sulla pistola
N Calzare il flessibile AP (1) sul
tronchetto (2)
N piazzare il dado con risvolto (7),
avvitarlo e serrarlo a mano
Smontaggio
N spingere il cursore (4) in direzione
della freccia e tenerlo
N allentare il dado (3) e svitarlo in
direzione della freccia dal tronchetto
Montaggio, smontaggio
flessibile AP
