RE 521, RE 551 PLUS, RE 581, RE 581 PLUS
deutsch
10

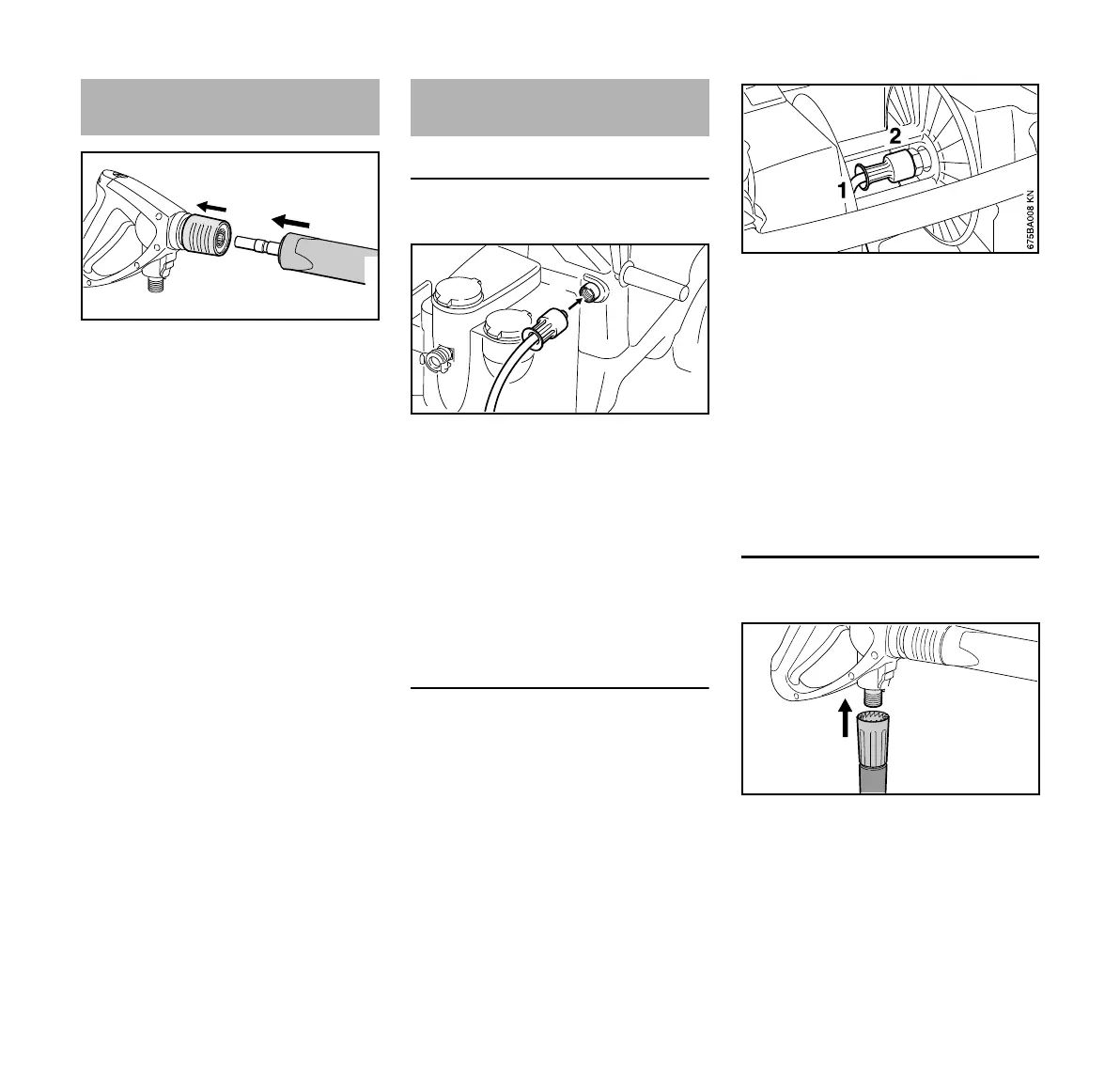

N Kupplung (1) nach hinten ziehen
und halten
N Strahlrohr (2) in die Aufnahme der
Spritzpistole schieben, bzw. zum
Abbau aus der Spritzpistole
herausziehen
N Kupplung (1) loslassen
Geräte ohne Schlauchtrommel
Hochdruckschlauch anbauen
N Hochdruckschlauch (1) auf den
Anschlussstutzen des Gerätes
schieben
N Überwurfmutter (2) ansetzen, von
Hand aufdrehen und festziehen
Hochdruckschlauch abbauen
N Überwurfmutter (2) herunterdrehen
N Hochdruckschlauch (1) vom
Anschlussstutzen ziehen
Geräte mit Schlauchtrommel
Der Hochdruckschlauch ist bereits
angeschlossen.
Hochdruckschlauch abbauen
N Hochdruckschlauch abwickeln
N Überwurfmutter (2) herunterdrehen
N Hochdruckschlauch (1) vom
Anschlussstutzen ziehen
Hochdruckschlauch anbauen
N Hochdruckschlauch (1) auf den
Anschlussstutzen der
Schlauchtrommel schieben
N Überwurfmutter (2) ansetzen, von
Hand aufdrehen und festziehen
N Hochdruckschlauch aufwickeln
Hochdruckschlauch an der Spritzpistole
anbauen
N Hochdruckschlauch (1) auf den
Anschlussstutzen (2) schieben
N Überwurfmutter (3) ansetzen, von
Hand aufdrehen und festziehen
Strahlrohr anbauen, abbauen
647BA021 KN
1
2
Hochdruckschlauch
anbauen, abbauen
1
675BA007 KN
2
1
2
3
647BA022 KN
