Cortador de relva
► A verificação do cortador de relva deve ser
feita uma vez por ano por um distribuidor ofi‐
cial STIHL.

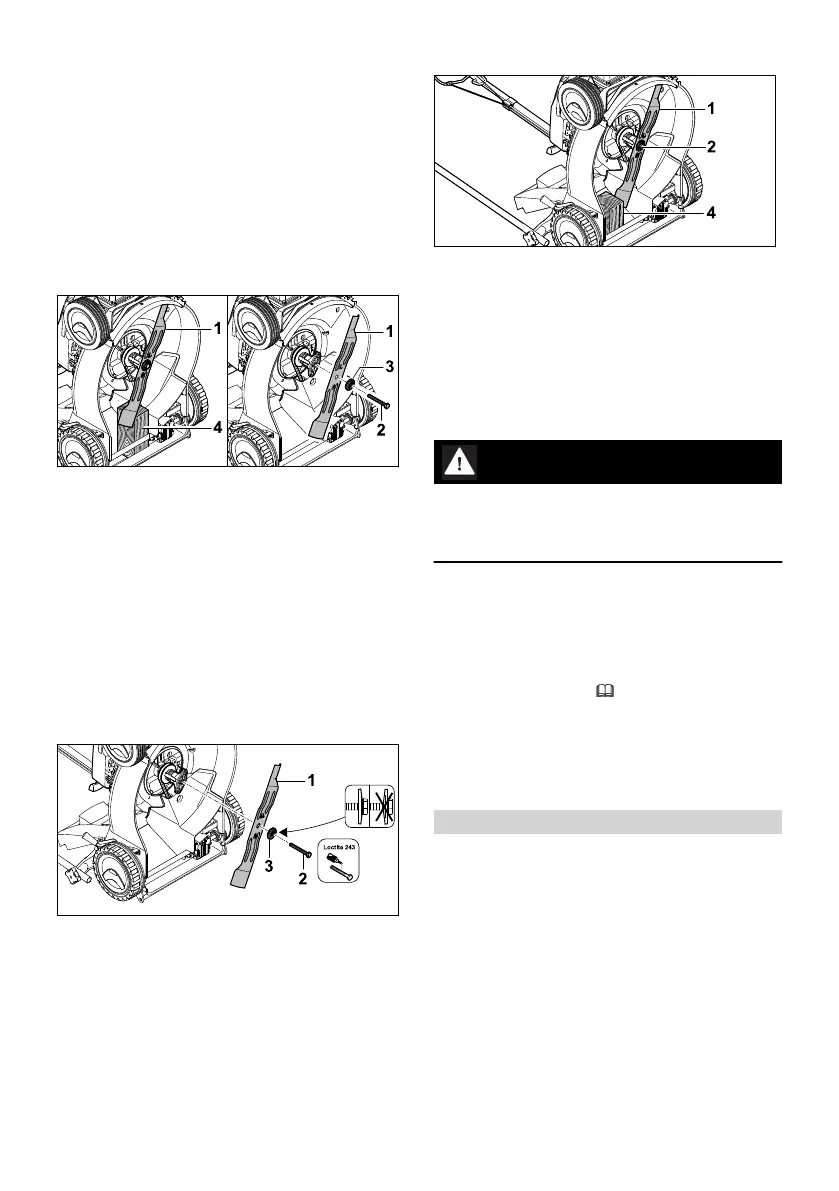

16.2 Montar e desmontar a lâmina
16.2.1 Desmontar a lâmina
► Desligue o motor.
► Extraia o conector da vela de ignição.
► Coloque o cortador de relva com as rodas
levantadas.
► Bloqueie a lâmina (1) com um pedaço de
madeira (4).
► Desenrosque o parafuso (2) e remova-o com
a anilha (3).
► Remova a lâmina (1).
► Elimine o parafuso (2) e a anilha (3).
Ao montar a lâmina (1), utilize um parafuso
novo e uma anilha nova.
16.2.2 Montar a lâmina
► Desligue o motor.
► Extraia o conector da vela de ignição.
► Coloque o cortador de relva com as rodas
levantadas.
► Coloque a nova anilha (3) no novo para‐
fuso (2).
► Aplique o fixador de parafusos Loctite 243 na
rosca do parafuso (2).
► Coloque a lâmina (1) de modo que as eleva‐
ções da superfície de contacto engatem nos
entalhes da lâmina (1).
► Enrosque o parafuso (2) juntamente com a
anilha (3).
► Bloqueie a lâmina (1) com um pedaço de
madeira (4).
► Aperte o parafuso (2) com 65 Nm.
16.3 Afiar e equilibrar as lâminas
É necessária muita prática para afiar e equilibrar
corretamente a lâmina.
A STIHL aconselha a que a lâmina seja afiada e
equilibrada por um distribuidor oficial STIHL.
ATENÇÃO
■ Os gumes da lâmina são afiados. O utilizador
pode cortar-se.
► Use luvas de proteção de material resis‐
tente.
► Desligue o motor.
► Extraia o conector da vela de ignição.
► Coloque o cortador de relva com as rodas
levantadas.
► Desmonte as lâminas.
► Afie as lâminas. Respeite o ângulo de afiação
e arrefeça a lâmina, 19.2.
A lâmina não pode adquirir uma tonalidade
azul ao ser afiada.
► Monte as lâminas.
► Caso existam dúvidas: dirija-se a um distribui‐
dor oficial STIHL.
17 Reparar
17.1 Reparar o cortador de relva
O utilizador não pode reparar o cortador de relva
e a lâmina de forma autónoma.
► Caso o cortador de relva ou a lâmina estejam
danificados: não utilize o cortador de relva
nem a lâmina e dirija-se a um distribuidor ofi‐
cial STIHL.
► Caso as placas informativas estejam ilegíveis
ou danificadas: solicite a substituição das pla‐
cas informativas junto de um distribuidor ofi‐
cial STIHL.
