75TS 400
español / EE.UU
Dependiendo de sus requerimientos, el
cojinete y el protector pueden colocarse
en el lado interior o exterior del brazo
fundido. Se recomienda instalarlos en el
lado interior para mejorar el equilibrio
cuando esté cortando a mano libre; se
recomienda instalarlos en el lado exte-
rior cuando la sierra está montada en un
carrito para sierras STIHL.

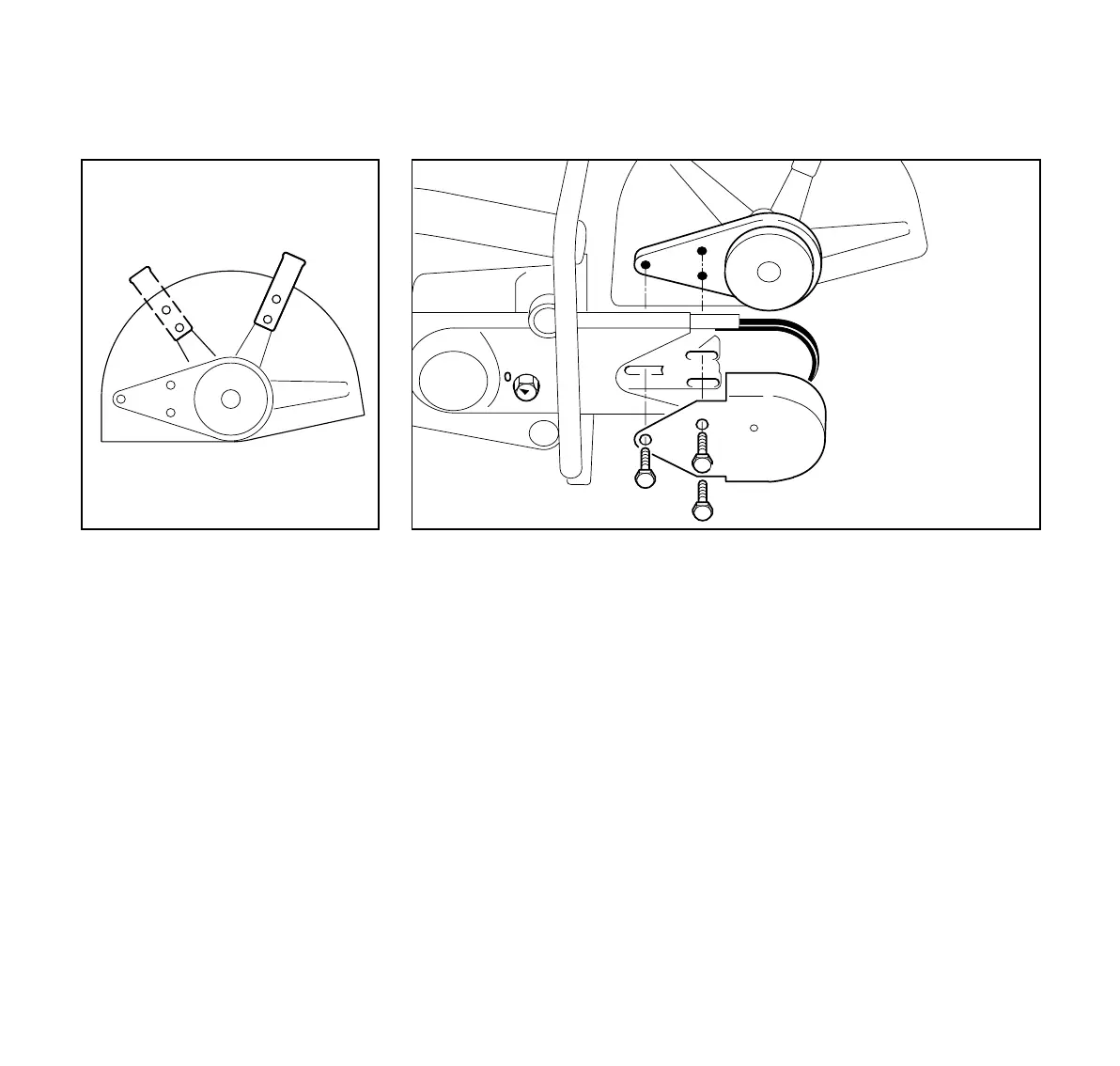

Para montaje en el lado exterior:
: Fije el mango ajustable (1) en la
posición A.
Montaje interior
: La flecha en la tuerca tensora (2)
debe apuntar hacia "0", si no:
: Con la llave combinada, gire la
tuerca tensora aprox. 1/4 de vuelta
en sentido contrahorario contra el
tope = "0".
: Coloque la correa trapezoidal (3) en
la polea (4).
: Alinee los agujeros con roscas de la
placa de cojinete (5) con las ranuras
en el brazo fundido (6).
: Coloque el protector de la correa
trapezoidal (7).
: Atornille los pernos hexagonales (8)
hasta el tope, pero no los apriete
todavía.
Proceda de la manera indicada en
el capítulo "Tensado de la correa
trapezoidal"
Armado del cojinete y
protector
338BA001
A
1
3
2
4
6
7
8
338BA002
5
