76
español / EE.UU
TS 400
Montaje exterior

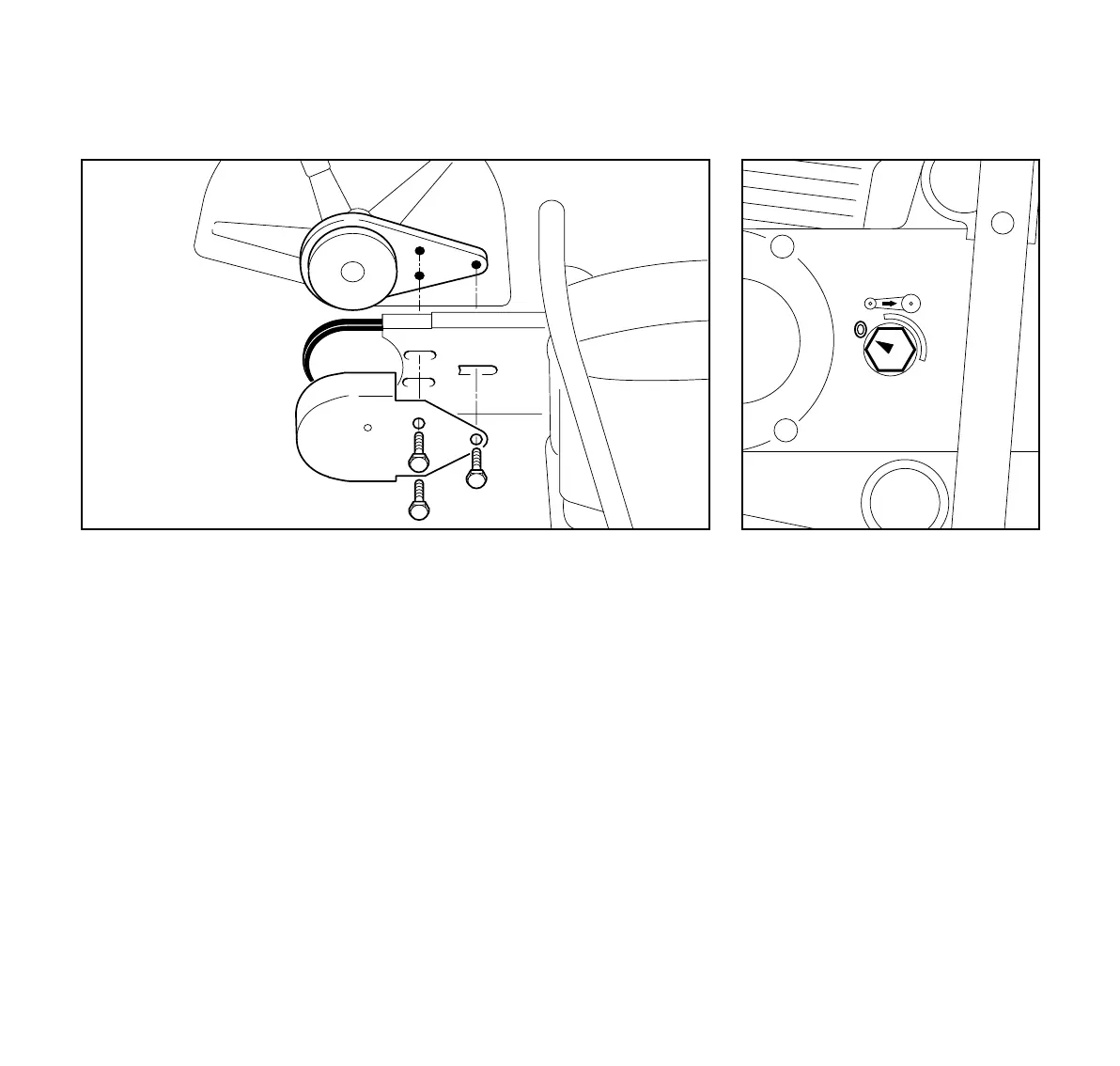

: La flecha en la tuerca tensora (2)
debe apuntar hacia "0", si no:
: Con la llave combinada, gire la
tuerca tensora aprox. 1/4 de vuelta
en sentido contrahorario contra el
tope = "0".
: Coloque la correa trapezoidal (3) en
la polea (4).
: Alinee los agujeros con roscas de la
placa de cojinete (5) con las ranuras
en el brazo fundido (6).
: Coloque el protector de la correa
trapezoidal (7) en el lado interior.
: Atornille los pernos hexagonales (8)
hasta el tope, pero no los apriete
todavía.
Proceda de la manera indicada en
el capítulo "Tensado de la correa
trapezoidal"
Esta máquina tiene un dispositivo auto-
mático con resorte para tensar la correa
trapezoidal.
: Para poder tensar la correa trape-
zoidal los pernos hexagonales (8)
deben estar destornillados y la
tuerca tensora debe estar orientada
(2) hacia "0".
Si no:
: Con la llave combinada, destornille
los pernos hexagonales y gire la
tuerca tensora aprox. 1/4 de vuelta
en sentido contrahorario contra el
tope = "0".
338BA003
7
6
4
3
8
5
Tensado de la correa trape-
zoidal
2
338BA004
