Unità interne multi canalizzate
8
maggiori informazioni.
 Se il solaio non è sufficientemente resistente, si può utilizzare una barra di ferro
angolare per il fissaggio dell'unità.
 Se l'unità interna non è installata nell'area climatizzata, applicare una spugna
attorno all'unità per evitare la formazione di condensa. Lo spessore della spugna
dipende dall'ambiente di installazione.

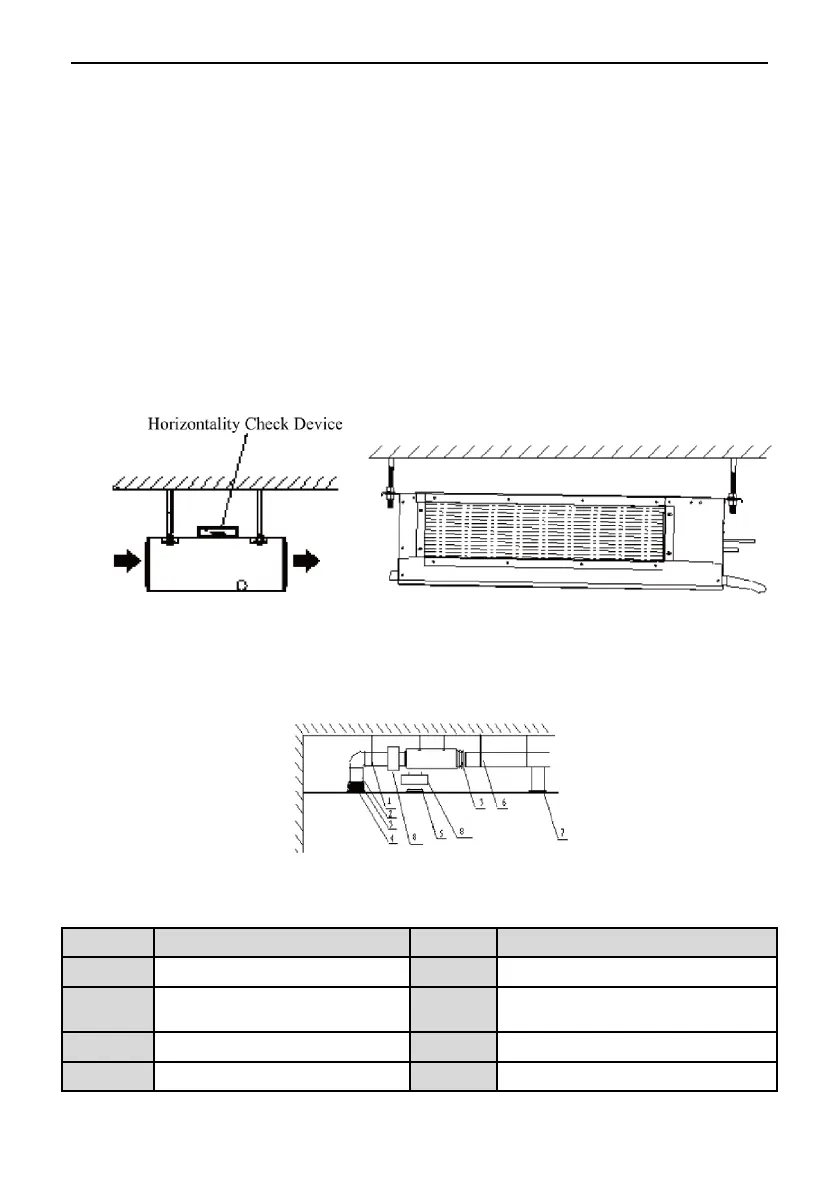

4 Controllo di orizzontalità dell'unità interna
Dopo l'installazione dell'unità interna occorre verificarne l'orizzontalità,
mantenendo una inclinazione di 5° verso il tubo di scarico a sinistra e a destra, come
indicato in Fig. 6.
Fig. 6
5 Installazione del condotto di alimentazione dell'aria
a. Installazione del condotto di alimentazione dell'aria a sezione rettangolare
Fig. 7
Tabella 2
N.
Denominazione
N.
Denominazione
1
Supporto a sospensione
5
Filtro
2
Condotto dell'aria di aspirazione
6
Condotto principale di alimentazione
dell'aria
3
Condotto in tela
7
Uscita di alimentazione dell'aria
4
Ingresso dell'aria di aspirazione
8
Plenum
b. Installazione del condotto di alimentazione dell'aria a sezione circolare
