b. Nel caso si desideri un'aspirazione dell'aria dal fondo, è sufficiente cambiare le
posizioni della flangia rettangolare e del coperchio dell'aria di aspirazione.
c. Collegare un'estremità del condotto dell'aria di aspirazione all'uscita dell'aria di
aspirazione dell'unità tramite rivetti e l'altra estremità al deflettore dell'aria di
aspirazione. Al fine di regolare l'altezza in maniera adeguata, è possibile realizzare un
condotto in tela da rinforzare e avvolgere mediante filo di ferro da 8.
d. L'aspirazione di aria dal fondo genera più rumore rispetto all'aspirazione dal
retro, per questo si consiglia di installare un dispositivo fonoassorbente e un plenum
per ridurre al minimo il rumore.

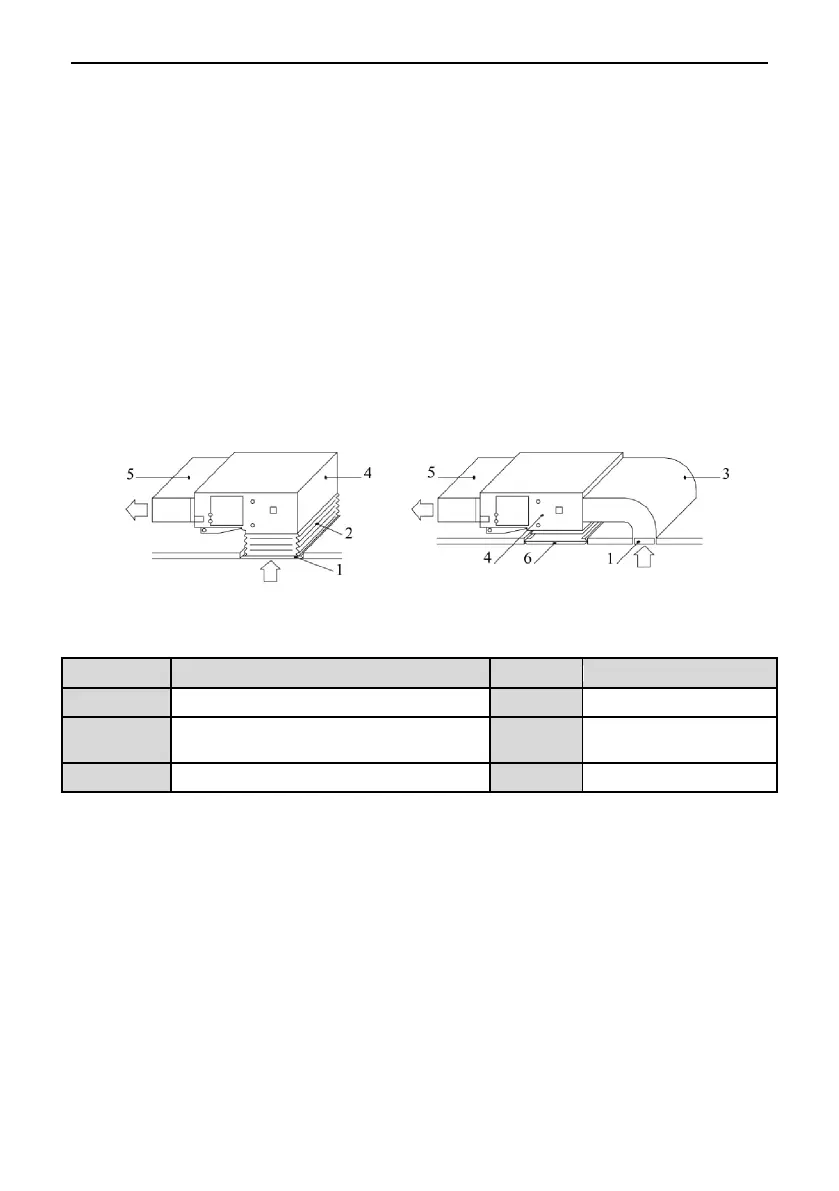

e. Il metodo di installazione può essere scelto considerando ad esempio le
condizioni dell'edificio e la manutenzione, come illustrato in Fig. 12.
Fig. 12
Tabella 5 Parti e componenti del condotto dell'aria di aspirazione
N.
Denominazione
N.
Denominazione
1
Deflettore dell'aria di aspirazione (con filtro)
4
Unità interna
2
Condotto in tela
5
Condotto di alimentazione
dell'aria
3
Condotto dell'aria di aspirazione
6
Griglia di accesso
8 Installazione del tubo della condensa
a. Il tubo della condensa deve avere una inclinazione di 5-10° per facilitare lo
scarico della condensa. Per evitare la formazione di condensa in superficie, i raccordi
del tubo della condensa devono essere rivestiti di materiale isolante (vedere Fig. 13).
