Unità interne multi canalizzate
10
dovrebbe essere tenuto a 10 metri di distanza dal diffusore corrispondente. Gli
accessori forniti da GREE di serie sono il condotto di transizione della lunghezza di
200 mm e l'uscita circolare dell'aria φ200; è tuttavia possibile acquistare accessori con
caratteristiche diverse.

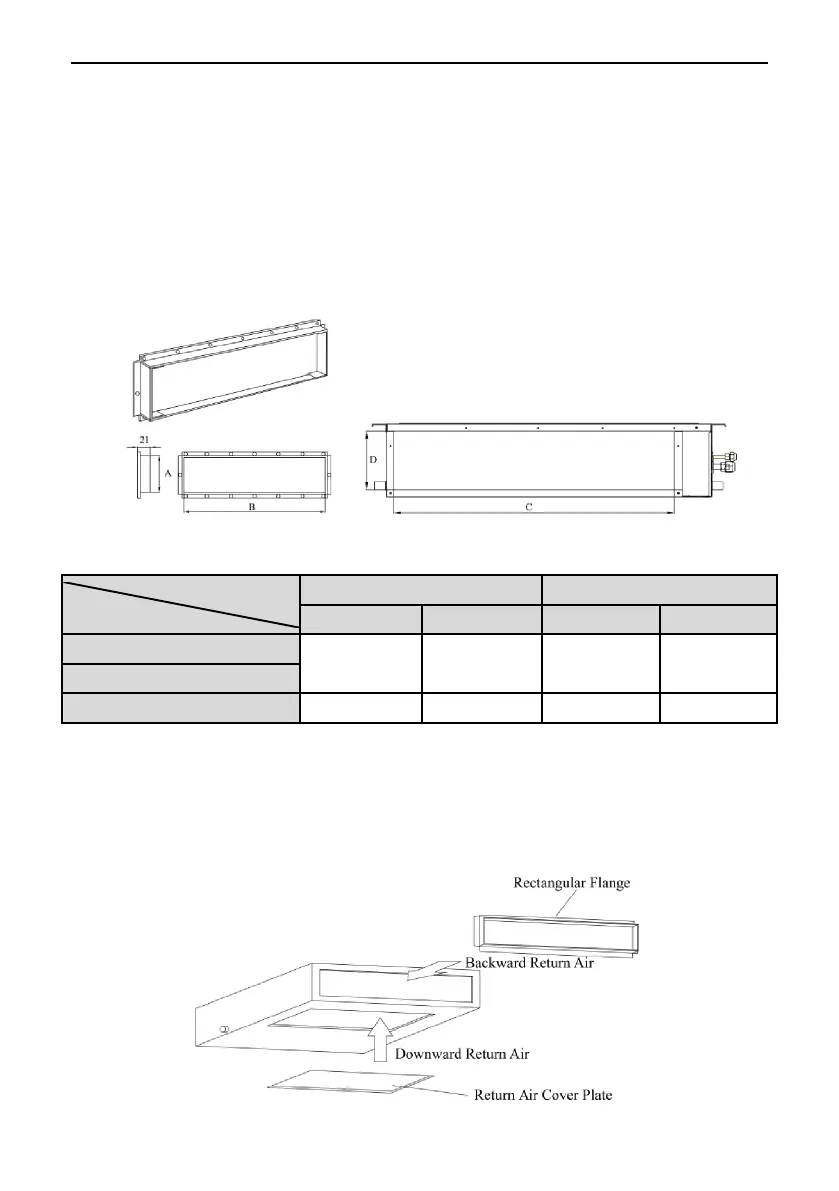

6 Disegni dell'uscita di alimentazione dell'aria e
dell'ingresso dell'aria di aspirazione
capacità: 2,5-7,1 kW
Fig. 9 Uscita di alimentazione dell'aria
Fig. 10 Ingresso dell'aria di aspirazione
Tabella 4 Dimensioni dell'uscita di alimentazione dell'aria e dell'ingresso dell'aria di aspirazione
Uscita di alimentazione dell'aria
Ingresso dell'aria di aspirazione
156 662 580 162
7 Installazione del condotto dell'aria di aspirazione
a. La posizione di installazione predefinita della flangia rettangolare si trova sul
retro, mentre il coperchio dell'aria di aspirazione si trova sulla parte inferiore, come
illustrato in Fig. 11.
