Service
Remplacement du cordon d’alimentation électrique
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Tournevis à douille 5/16 po.
• Clé mixte de 1 po.
• Pince coupante diagonale
Procédure :
1. Voir Accès au capot de la boîte côté pieds à la page 2-37.
2. A l’aide d’une pince coupante diagonale, couper le serre-câbles (BG) (Figure 2-22 à la page 2-45) et l’éliminer.
Remarques :
• Mémoriser l’orientation du serre-câbles en vue de l’installation d’un cordon d’alimentation électrique neuf.
• Depuis l’intérieur de la boîte côté pieds, installer le serre-câbles fourni à travers le trou du haut avec le fermoir
vers le haut. Ensuite, passer le serre-câbles autour du nouveau cordon d’alimentation électrique et à travers le
trou du bas de la boîte côté pieds afin de fixer le cordon d’alimentation électrique à cette dernière.
• Lors de l’installation, avant de couper l’extrémité du serre-câble, utiliser la pince coupante diagonale pour le
desserrer (un à deux déclics).

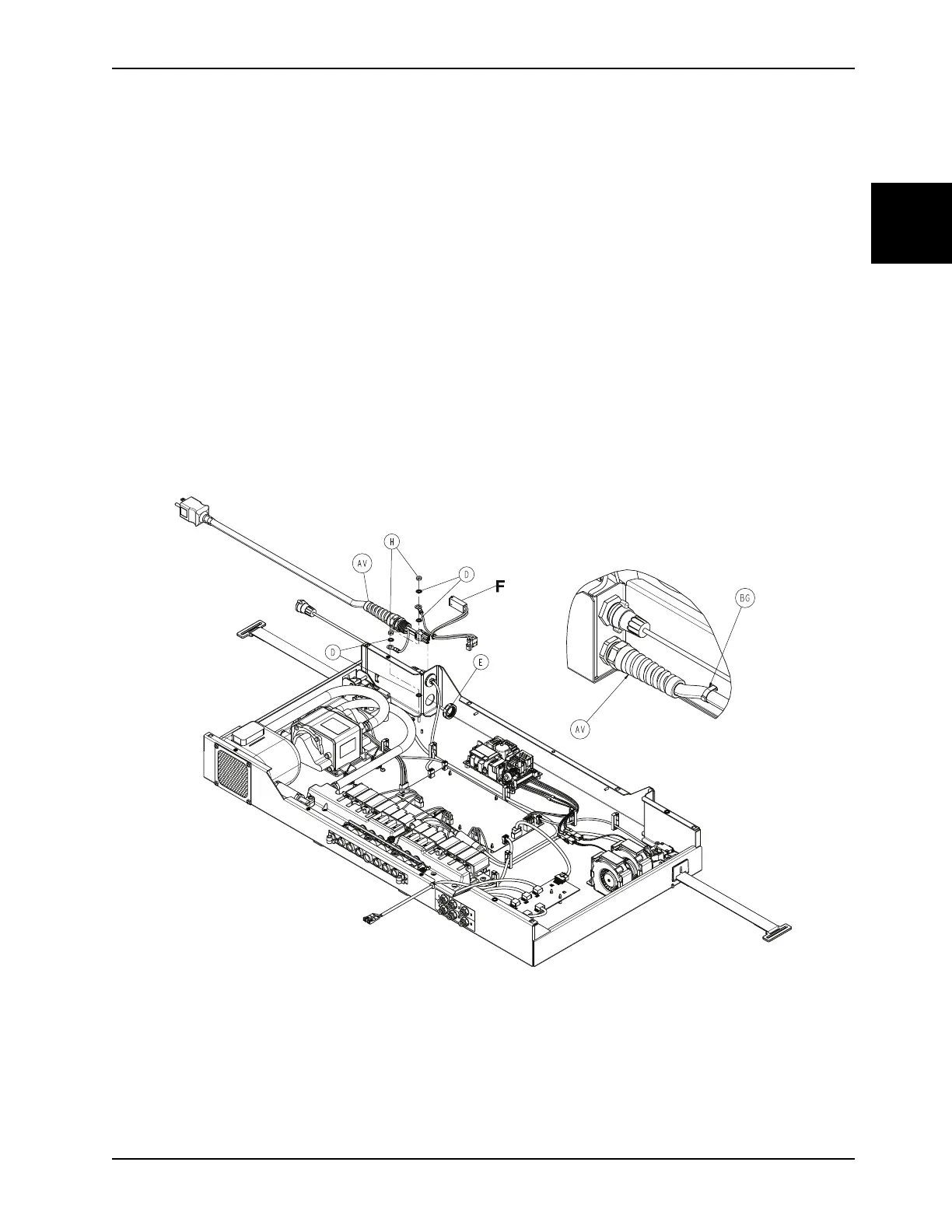

Figure 2-22 : Cordon d’alimentation électrique
3. A l’aide d’un tournevis à douille de 5/16 po., retirer les deux écrous (H) et les quatre rondelles éventail (D) qui
retiennent le raccord de mise à la terre du cordon d’alimentation électrique (Figure 2-22 à la page 2-45). Conserver
les écrous et les rondelles éventail.
Remarque : Lors du remontage, serrer (H) à 2,5 ± 0,45 Nm (22 ± 4 in-lb).
