Service
Remplacement du ventilateur à faible perte d’air (FPA) (Suite)
F

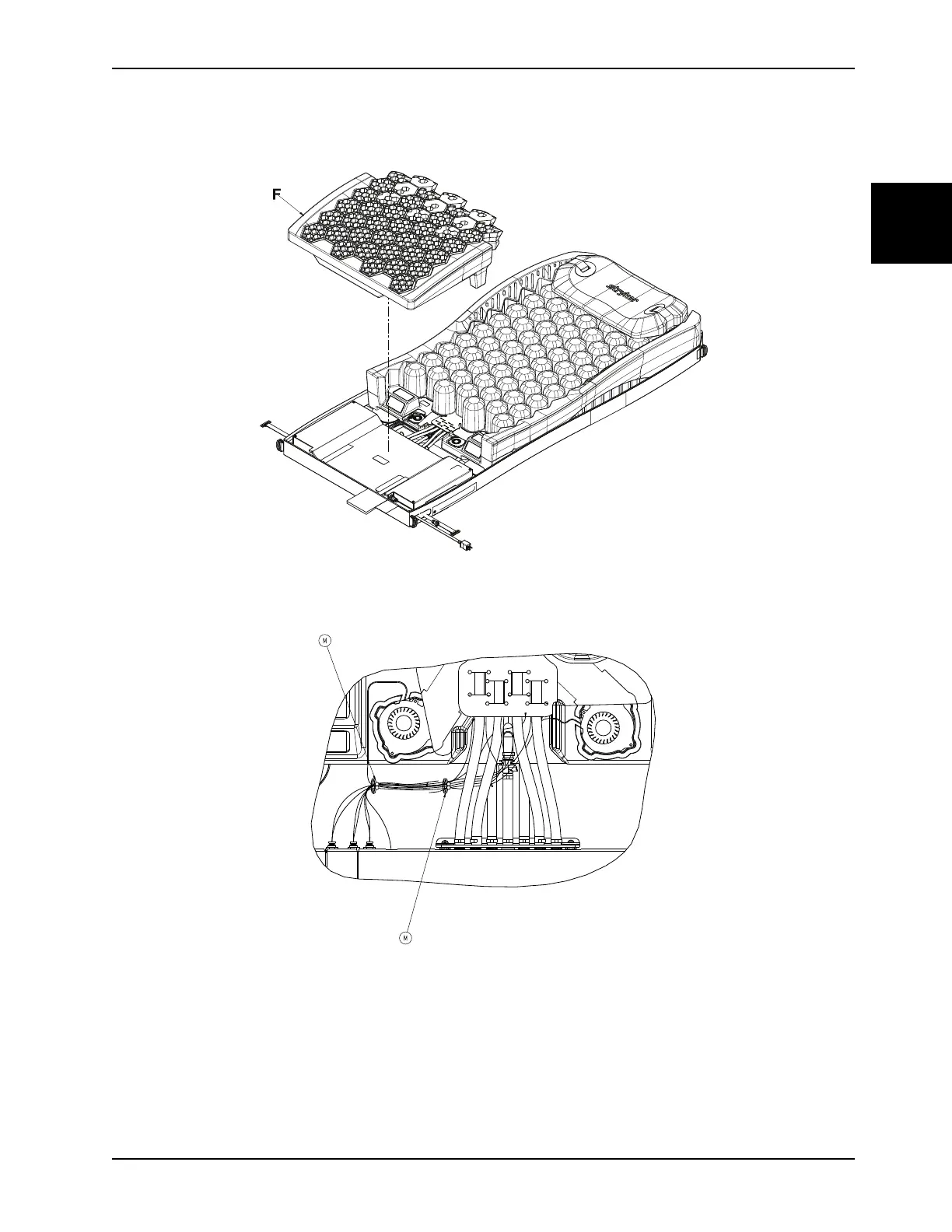

Figure 2-26 : Matelas en gel
12. Retirer les deux serre-câbles à coulisse (M) (Figure 2-27 à la page 2-51). Conserver les serre-câbles à coulisse.
Figure 2-27 : Serre-câbles à coulisse
13. Débrancher le ventilateur FPA du raccord rapide.
14. Retirer le ventilateur FPA de son compartiment et l’éliminer (J) (Figure 2-28 à la page 2-52).
Remarque : Lors du remontage, acheminer le câble à travers la mousse et veiller à ce que le nouveau ventilateur
FPA soit bien installé dans son compartiment.
