Service
Remplacement du résonateur
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Pince coupante diagonale
Procédure :
1. Voir Accès au capot de la boîte côté pieds à la page 2-37.
2. A l’aide d’une pince coupante diagonale, couper les serre-câbles (BG) des conduites d’entrée et de sortie du
résonateur et éliminer les serre-câbles (Figure 2-31 à la page 2-56).
Remarque : Lors de l’installation, avant de couper l’extrémité du serre-câble, utiliser la pince coupante diagonale
pour le desserrer (un à deux déclics).

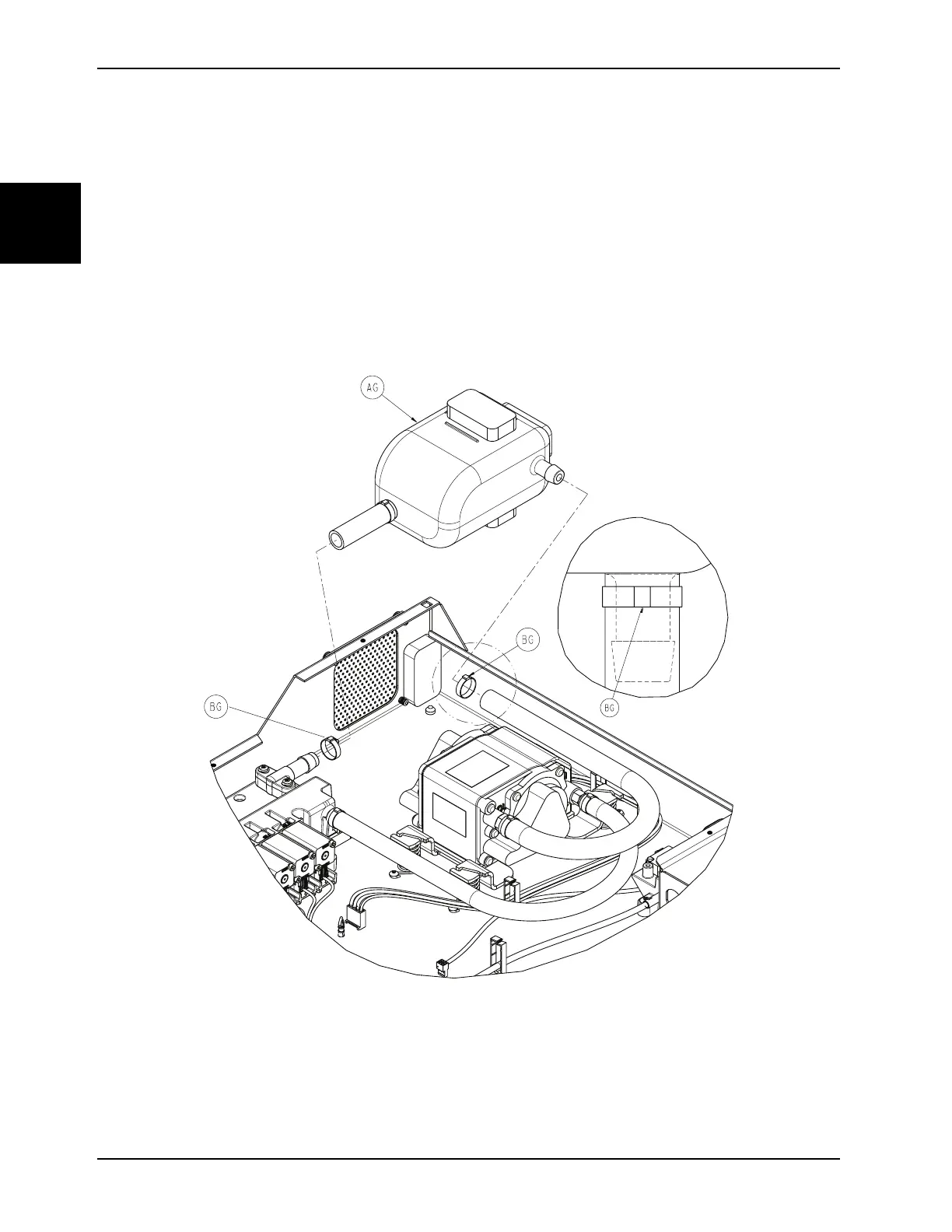

Figure 2-31 : Résonateur
3. Tirer pour débrancher chaque conduite du résonateur (AG) et du collecteur (Figure 2-31 à la page 2-56).
4. Retirer et éliminer le résonateur.
Remarque : Lors du remontage, s’assurer que la conduite d’alimentation du compresseur n’est pas entortillée ni
pliée.
