Service
Remplacement de la poche de rotation
Outils requis :
• Tirette de fermeture à glissière ou dispositif équivalent
• Pince coupante diagonale
Procédure :
1. Retirer la housse supérieure. Voir Remplacement de la housse supérieure à la page 2-31 pour le démontage.
2. Séparer les six attaches Velcro® assemblant le matelas en gel côté pieds à l’assemblage de cellules.
3. Retirer le matelas en gel côté pieds (F) (Figure 2-32 à la page 2-58). Conserver le matelas en gel.
F

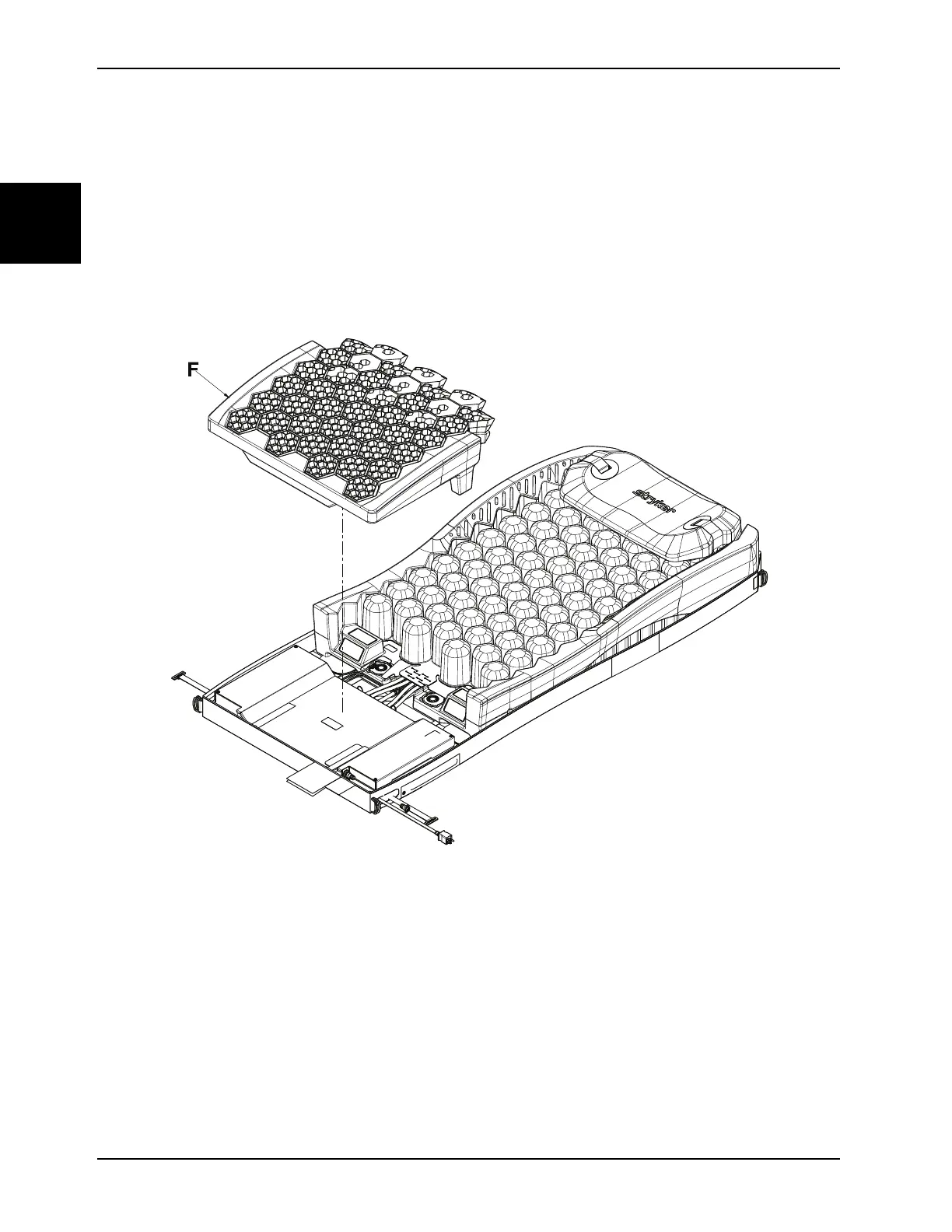

Figure 2-32 : Matelas en gel
4. Soulever le coin inférieur de l’assemblage de cellules et du matelas en mousse, puis débrancher le raccord rapide
de la poche de rotation. Répéter la procédure de l’autre côté.
5. Retirer les conduites de capteur rouge et noir de la poche de rotation de la boîte côté pieds. Appuyer sur le raccord
rapide de la conduite de capteur, puis tirer la conduite vers l’extérieur.
Remarque : Ne pas entortiller ni courber les conduites.
6. Retirer les conduites des serre-câbles à coulisse.
7. Soulever le matelas en mousse, passer la main entre le matelas en mousse et la housse inférieure pour séparer les
six attaches Velcro® (A), puis désenclencher les 12 loquets (B) (Figure 2-33 à la page 2-59). Répéter la procédure
de l’autre côté.
