STUDER Innotec AJ
AJ V2.7 34/50
MODÈLES AVEC CHARGEUR SOLAIRE
(OPTION – S)
Le régulateur de charge à disposition dans
l’onduleur AJ est destiné exclusivement à la
charge de batteries par des modules
photovoltaïques. Toute autre source de
courant nécessite l’usage d’un régulateur de
charge séparé, adapté à cette source. La
tension à vide des modules solaires doit être
de 23 V maximum pour les applications 12 V,
de 46 V maximum pour les applications 24 V,
et de 90 V maximum pour les applications 48
V.
Raccordez tout d’abord l’onduleur à la
batterie avant de raccorder le module
photovoltaïque.
Le mode de réglage est de type I/U/Uo
("floating") à découpage shunt et garantit des
conditions de charge optimales pour la durée
de vie de la batterie.
L’indicateur solaire (led jaune) indique le
mode de fonctionnement :
Allumé : La charge solaire est maximale.
Eteint : Le générateur solaire n’est pas
branché ou la batterie est
complètement chargée ou le
module photovoltaïque n’est pas
illuminé.
Clignotante : La batterie est chargée à plus de
95 % et le chargeur est en mode
"floating" pour compléter la
charge. La fréquence de
clignotement varie en fonction
de la capacité de batterie et de
la puissance du générateur
solaire.
RACCORDEMENT DES MODULES SUR AJ 2100/2400-S :
Pour les onduleurs AJ 2100/2400-S, le connecteur d’entrée des modules solaires est remplacé par
un câble (2 x 6 mm2) préinstallé. Le raccordement se fait via une boîte de dérivation.
x Positif (+) sur le fil brun ou rouge
x Négatif (-) sur le fil bleu ou noir

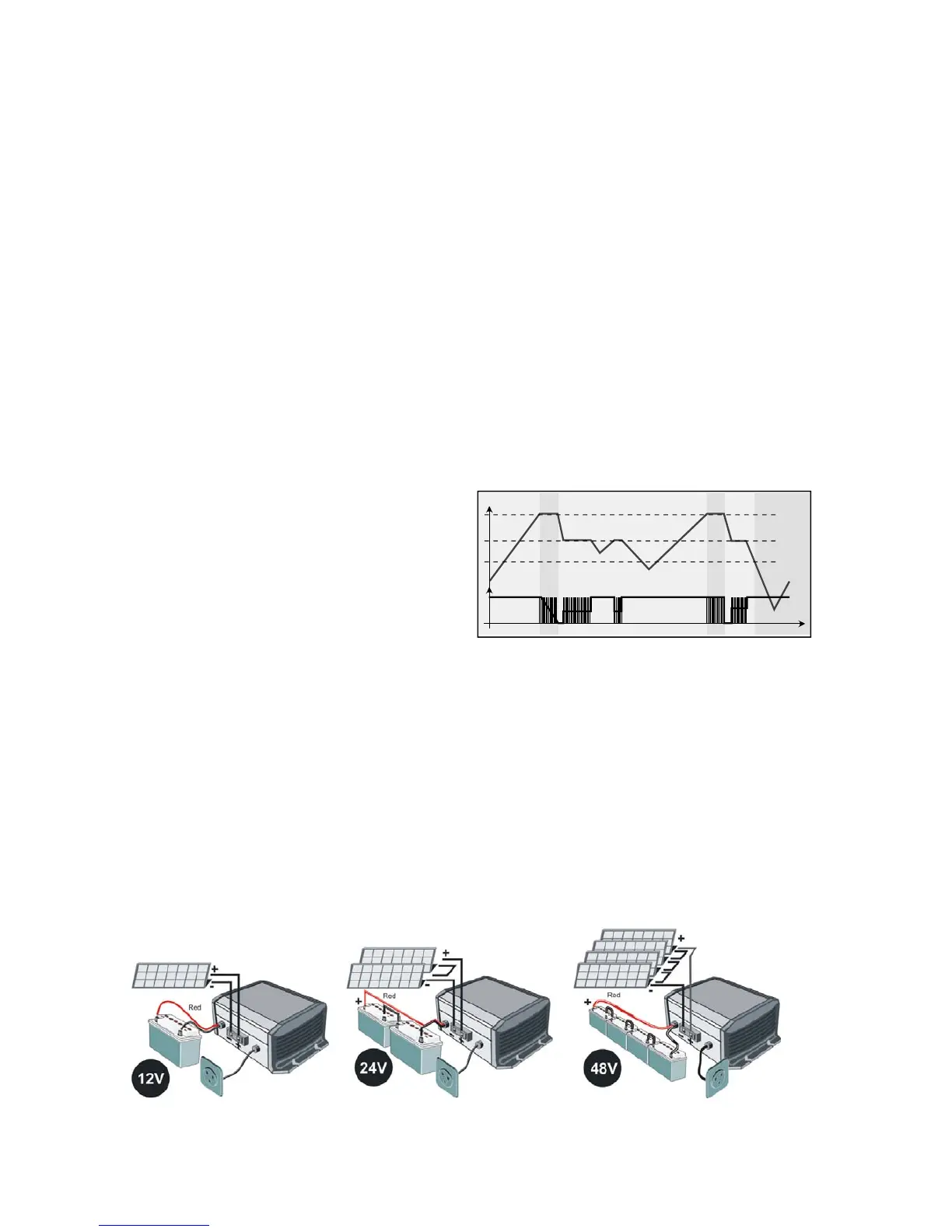

EXEMPLES DE MONTAGE
14,4V/28,8V/57,6V
13V/26V/52V
13,5V/27V/44V
Ubatt
I pv
I
U
2h 2h
