STUDER Innotec AJ
AJ V2.7 38/50
CONEXIÓN
Se tiene que tener mucho cuidado a la hora
de conectar los cables. De esta conexión
depende el buen funcionamiento de toda la
instalación. Los datos técnicos o la
descripción de las conexiones se encuentran
en uno de los lados inferiores del equipo o en
el lado de la conexión del cable. Conecte
primero los consumidores o conecte un
enchufe para evitar todo contacto posterior
una vez la tensión 230V esté presente. La
instalación debe hacerse por personal
autorizado.
CONEXIÓN DE LOS CONSUMIDORES
El inversor AJ se entrega con el cable 230V
para alimentar los consumidores. Este debe
conectarse respectando los colores:
x Amarillo-verde: Tierra
x Marrón: Fase
x Azul: Neutro
Una vez los consumidores conectados,
compruebe que estén apagados antes de
conectar la batería.
Información: un inversor constituye una fuente
de tensión independiente de la red que hay
que considerar de la misma forma que un
generador. La fase y el neutro tienen una
tensión de 230V entre ellos. La tensión
fase/tierra y tierra/neutro se ha fijado a 115V
por un divisor capacitivo. Según las
prescripciones locales o las necesidades (por
ejemplo el uso de un disyuntor diferencial) se
puede realizar un equipotencial tierra/neutro
conectando los hilos neutro y tierra juntos
(amarillo-verde y azul).

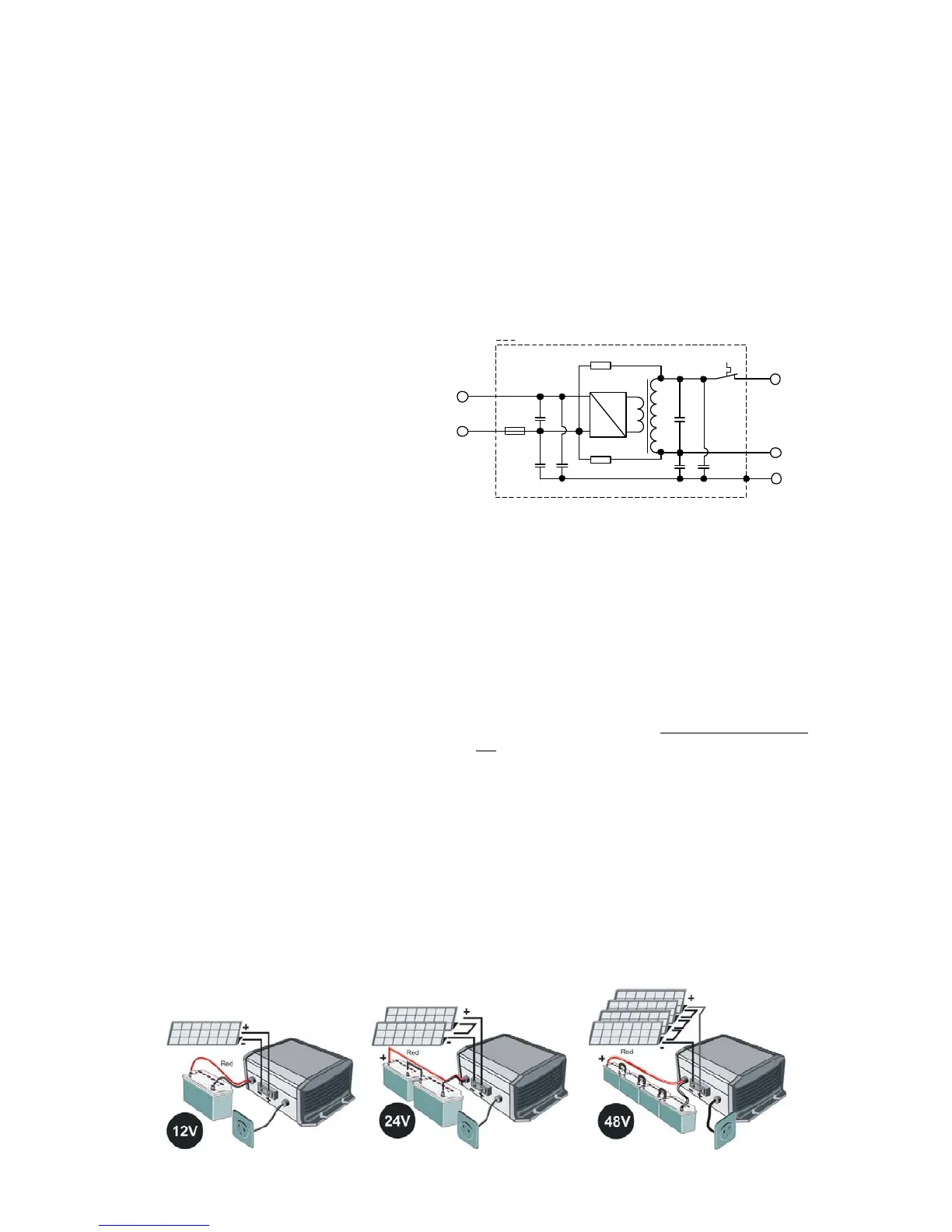

ESQUEMA DE PRINCIPIO
C
ONEXIÓN DE LA BATERÍA
Asegúrese que sea imposible el contacto
entre una persona y el lado 230V antes de
conectar la batería.
Los cables de batería se entregan con el
inversor y ya están conectados en el interior
de este. Conecte las baterías teniendo
mucho cuidado con la polaridad. El inversor
está protegido contra la inversión de
polaridad por un fusible, excepto el AJ 2100-
12.
Sin embargo, si se invierte la polaridad, el
inversor debe devolverse a fábrica para un
control más minucioso.
Conecte las baterías usando los cables con
los colores siguientes:
x Cable NEGRO: Polo negativo (-)
x Cable ROJO: Polo positivo (+).
Para las gamas de 275-12(-S) a 700-48 (-S), se
usa un cable bicolor. Coja el color dominante
como color de referencia.
Cuándo conecte la batería, aparecerá una
DC/AC
R1
R2
1uF/63V 10nF/275V
3x
Inom
+
-
R1=R2 >2,7M ohm (not existing in AJ 275 -AJ 350 et AJ 400
Metallic part of the enclosure
Blue
Green/
Ye lo w
Brown
Fuse
Red
Black
