MODELOS CON CARGADOR SOLAR
(OPCIÓN – S)
El regulador de carga a disposición en el
inversor AJ se destina exclusivamente a la
carga de la batería para módulos
fotovoltaicos. Cualquier otra fuente de
corriente necesita el uso de un regulador de
carga separado, adaptado a esa fuente. La
tensión en vacío de los módulos solares debe
ser de 23V máximo para las aplicaciones 12V,
de 46V máximo para las aplicaciones 24V y
de 90V máximo para las aplicaciones 48V.
Conecte primero el inversor a la batería antes
de conectar el módulo fotovoltaico. El modo
de ajuste es de tipo I/U/Uo ("floating")
conmutada shunt y garantiza condiciones de
carga óptimas para la vida útil de la batería.
El indicador amarillo indica el modo de
funcionamiento:
Encendido: La carga solar es máxima.
Apagado: El generador solar no se ha
conectado o la batería está completamente
cargada o el módulo fotovoltaico no está
iluminado.
Parpadeante: La batería está cargada a más
del 95% y el cargador está en modo "floating"
para completar la carga. La frecuencia del
parpadeo varía en función de la capacidad
de batería y de la potencia del generador
solar.
CONEXIÓN DE LOS MÓDULOS SOBRE AJ 2100/2400-S:
Para los inversores AJ 2100/2400-S, el conector de entrada de los módulos solares se reemplaza por
un cable (2 x 6mm2) preinstalado. La conexión se hace a través de una caja de derivación.
x Positivo (+) sobre el hilo marrón o rojo
x Negativo (-) sobre el hilo azul o negro

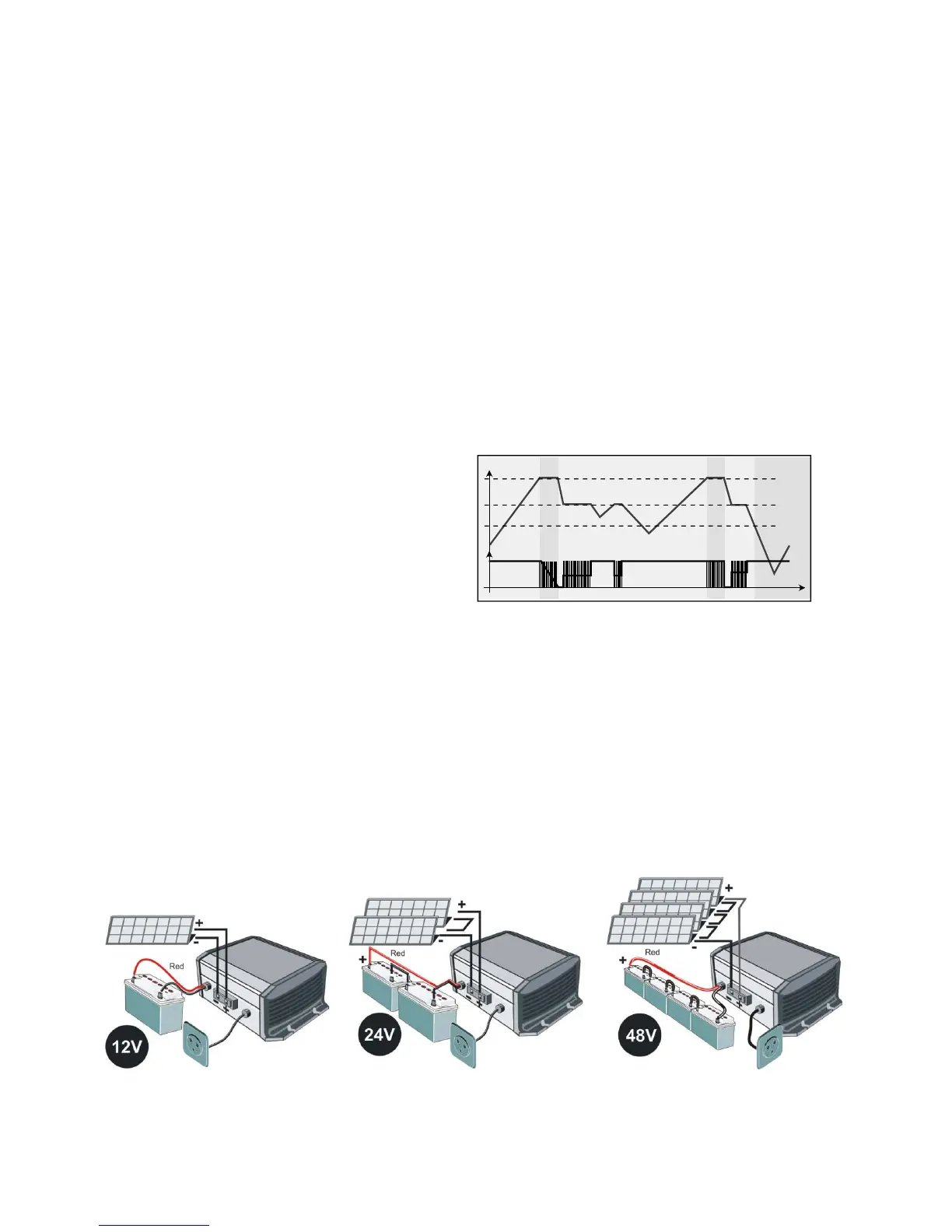

EJEMPLOS DE MONTAJE
D
ATOS TÉCNICOS
14,4V/28,8V/57,6V
13V/26V/52V
13,5V/27V/44V
Ubatt
I pv
I
U
2h 2h
