Sub-Zero BI-42UFDID/O

subzero.com | 5
26
3
/16 po
(665)
PROFONDEUR
DE
L’AFFLEUREMENT
2
3
/16 po
(56)
84 po
(2 134)
HAUTEUR
DE
L’AFFLEUREMENT
1
/4 po
(6)
*Profondeur typique de
3 po (76). Les zones ombragées seront visibles et doivent être finies pour s'agencer avec les armoires.
REMARQUE : La ligne ombragée représente le profil de l'unité avec un panneau de
3
/4 po (19).
VUE DE FACE
VUE DE PR
OFIL
VUE DE DESSUS
TAQUETS
FINIS*
1
1
/
4 po
(32)
A
LARGEUR DE
L’AFFLEUREMENT
2
3
/16 po
(56)
3 po
(76)*
TYPIQUE
1
1
/4 po
(32)
4 po (102)

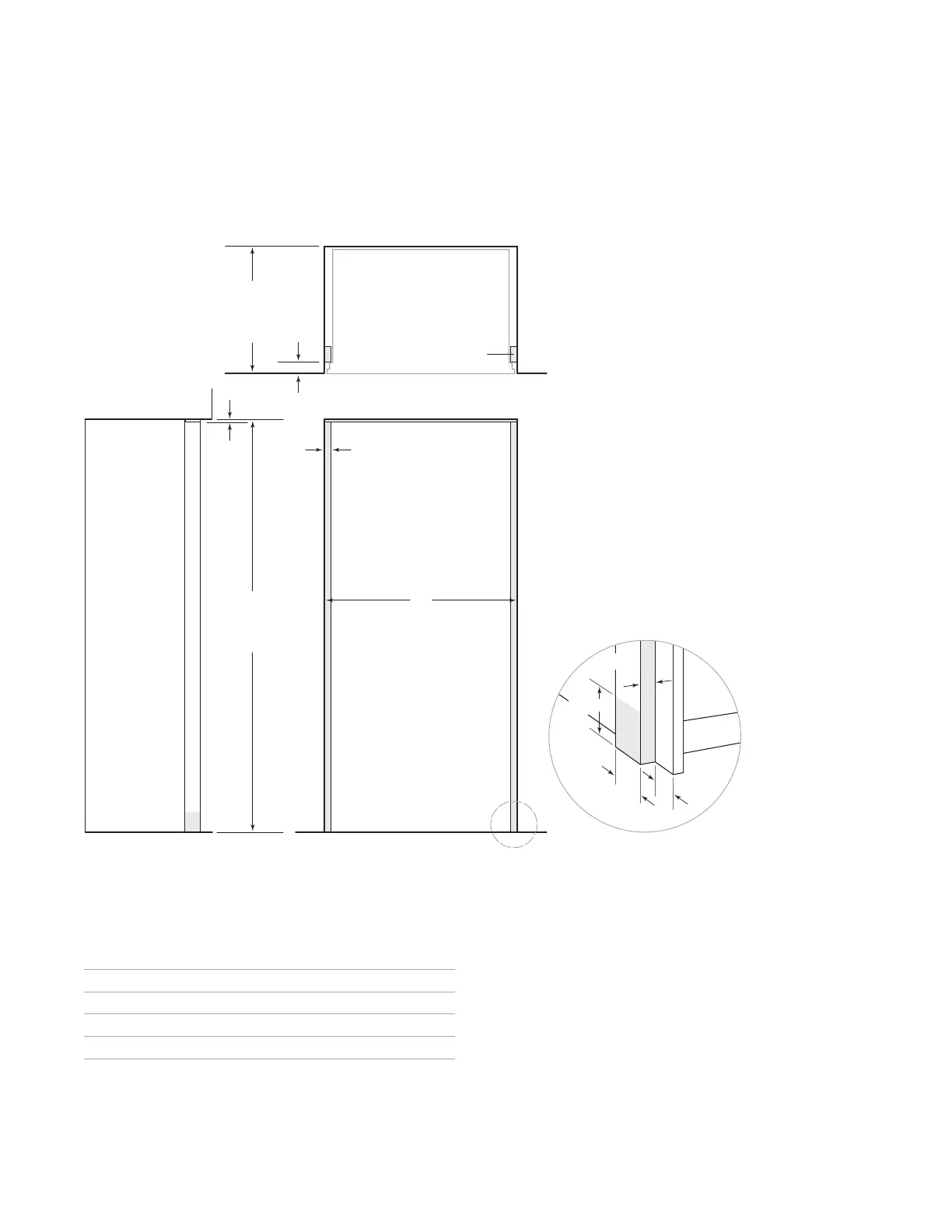

Dimensions de l’ouverture
INSTALLATION À AFFLEUREMENT
Les dimensions assument une épaisseur de panneau de
3
/4 po (19). Si deux unités sont installées côté à côte,
reportez-vous à la page 7.
PRÉPARATION DU SITE
LARGEUR DE L’OUVERTURE
A
Modèle de 30 po (762) 32 po (813)
Modèle de 36 po (914) 38 po (965)
Modèle de 42 po (1 067) 44 po (1 118)
Modèle de 48 po (1 219) 50 po (1 270)
