subzero.com
|
13
DISPENSADOR EXTERNO
Para los modelos con dispensador externo, tendrá que
extraer la unidad del dispensador antes de que pueda
instalar los paneles personalizados.
El grosor total del panel (incluido el respaldo y el espaciador,
si se utilizan) en el área de la unidad del dispensador puede
ir de
1
/4" (6) a un máximo de 1
1
/8" (29). Si el panel es más
grueso, la guía del área debe tener un grosor máximo de
1
1
/8" (29).
Para quitar el engaste, levante la rejilla de agua hacia arriba
y hacia afuera. Retire el conducto del dispensador quitando
uno de los tornillos del centro. Luego de retirar el conducto,
gire el panel de control hacia abajo y desconecte el haz de
cables. Para extraer el engaste, quite los cuatro tornillos.
Consulte las siguientes ilustraciones.
Una vez que haya instalado los paneles personalizados,
invierta el procedimiento para reinstalar la unidad del
dispensador.
INSTALACIÓN DE LOS PANELES
Paneles personalizados
Para aplicaciones revestibles y empotrables, es necesario
instalar las puertas personalizadas y los paneles de rejilla. El
tamaño del panel es fundamental para un buen ajuste. Para
vericar los requisitos y dimensiones del panel, consulte la
guía de diseño de Sub-Zero en subzero.com/specs.
AVISO IMPORTANTE: Las aplicaciones empotrables
requieren de un margen mínimo de
1
/2" (13) en todos los
lados.
Asegúrese de que todos los lados de los paneles
personalizados tengan un buen acabado. Estos pueden
verse al abrir la puerta o a través de la ventana de los
modelos con puertas de vidrio.
DISPENSER
CHUTE
WATER
GRILLE

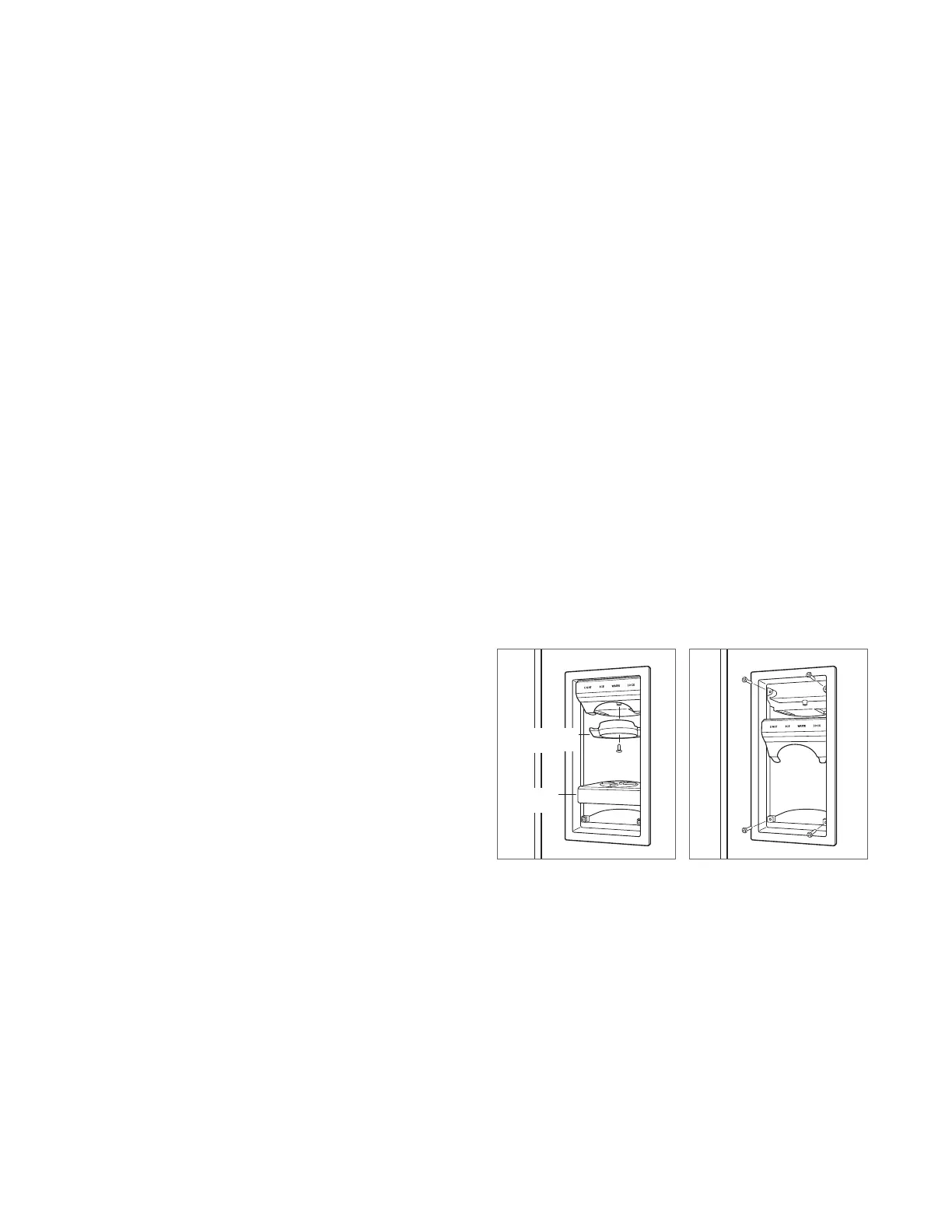

Extracción del conducto y de
la rejilla de agua.
Extracción del engaste de la
unidad del dispensador.
REJILLA
DE AGUA
CONDUCTO DEL
DISPENSADOR
