14
|
Línea de atención al cliente de Sub-Zero 800.222.7820
INSTALACIÓN DE LOS PANELES
Paneles personalizados
PANELES DE PUERTA
Para instalar los paneles de puerta personalizados, retire
la moldura del ribete del lado de la manija. Inserte la punta
del destornillador en la ranura de la esquina superior del
lado de la manija y saque el ribete. Para el cajón, inserte
la punta del destornillador en la ranura en cada lado del
ribete que recorre la parte superior del cajón y saque el
ribete. Quite los tornillos y el marco. Consulte las siguientes
ilustraciones.
La puerta tiene un marco de
1
/4" (6) donde se desliza el
panel personalizado. Si el panel tiene un grosor mayor a
1
/4"
(6)
, coloque una guía alrededor del panel o monte el panel
en una hoja de material con un grosor de
1
/4" (6), luego
inserte en el marco.
Se necesita un espacio de .10"
(3) entre el panel de respaldo
y el panel personalizado para permitir que el panel se
deslice en el marco de la puerta. Consulte las siguientes
ilustraciones para ver las dimensiones críticas.
Instale las piezas de montaje de la manija antes de insertar
el panel. Es recomendable utilizar manijas estilo D en
lugar de perillas. Las cabezas de los tornillos deben ser
avellanadas en el panel.
Deslice el panel en el marco.
Para volver a instalar la moldura del ribete de la puerta,
inserte la parte superior del ribete en las ranuras de la parte
superior de la puerta y trabaje hacia abajo, ajustando el
ribete en los clips en el marco de la puerta. Para el cajón,
empiece en un extremo y desplácese hacia el extremo
opuesto, ajustando el ribete en los clips.
1
/8" (3) (REVESTIBLE)
PANEL PERSONALIZADO
PANEL ESPACIADOR
PANEL DE RESPALDO
RIBETE
5
/16" (8) min
1
/4" (6)
.10" (3)
PANEL
PERSONALIZADO
PANEL
ESPACIADOR
PANEL DE
RESPALDO
3
/4"
(19)
Típico

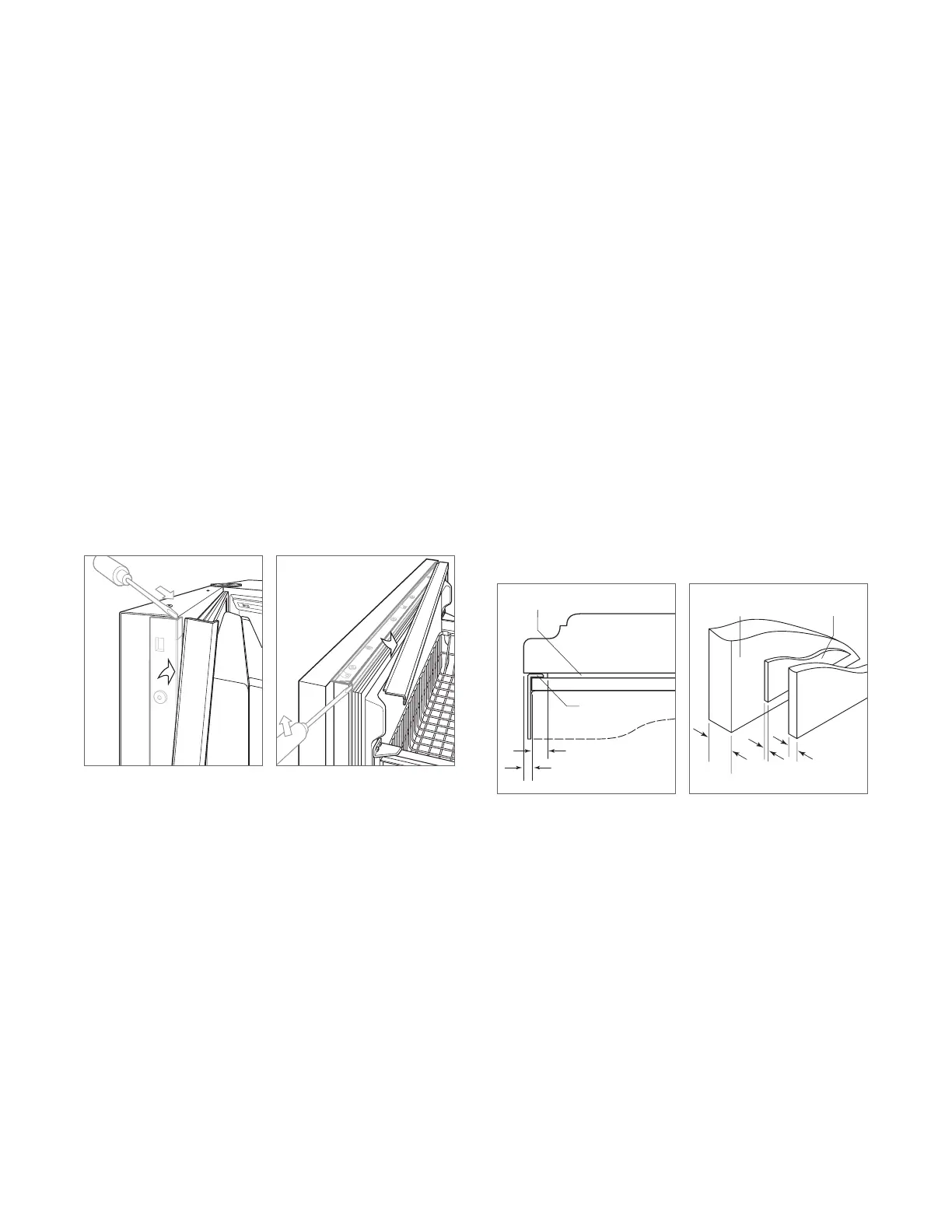

Sección transversal del montaje
del panel (superposición).
Vista posterior del montaje del
panel.
Ribete del lado de la puerta.
Ribete del lado del cajón.
