subzero.com
|
15
Paneles personalizados
PANEL DE REJILLA
Para quitar el marco de la rejilla inferior extraiga los tornillos
de las dos esquinas inferiores de cada lado de la rejilla.
Consulte la siguiente ilustración.
Una vez que haya retirado la sección inferior, deslice
el panel personalizado de la rejilla dentro del marco. Si
el panel es más delgado que
1
/4" (6), deberá instalar un
material de relleno para lograr un ajuste adecuado. Una vez
que el panel está instalado, vuelva a colocar el marco de
la rejilla inferior, deslice los soportes de las esquinas en su
posición, luego vuelva a instalar los tornillos de las cuatro
esquinas.
INSTALACIÓN DE LOS PANELES
PANEL LATERAL
Para instalar un panel lateral personalizado, necesitará un
kit de accesorios, disponible a través de un distribuidor
autorizado de Sub-Zero. Para obtener más información acerca
de los distribuidores locales, visite la sección para encontrar
una sala de exhibición de nuestro sitio web, subzero.com.
También puede encontrar paneles laterales de acero inoxidable
y de esmalte blanco disponibles en los establecimientos de
los distribuidores autorizados de Sub-Zero.
AVISO IMPORTANTE: El uso de paneles laterales puede
cambiar el ancho de la abertura en bruto.
Un panel lateral personalizado debe tener una profundidad
mínima de 24"
(610) y un grosor de
1
/2" (13). Será necesario
usar una guía para que el panel lateral quede a ras contra el
costado de la unidad. Consulte las siguientes ilustraciones.
AVISO IMPORTANTE: La altura del panel lateral variará
con la altura de la rejilla. Verique la altura nal antes de
modicar los paneles.
AVISO IMPORTANTE: Para los modelos arriba y abajo (over-
and-under) y con puertas francesas, será necesaria una guía
adicional para dar cabida a la placa de la bisagra inferior del
refrigerador.
84"
(2134)
24" (610)
GUÍA DE
3
/16" (5)
(MODELOS ARRIBA
Y ABAJO)
RECORTE
OPCIONAL DE
LA PLACA INFERIOR
4" (102)
20
1
/
2
"
(521)
5
3
/4"
(146)
1
7
/8"(48)
1" (25)
4
1
/4" (108)
GUÍA DE 1/8"
FRENTE
DEL PANEL
LATERAL
2
5
/8"
(67)
MARCO
PRINCIPAL
GUÍA DEL
PANEL
LATERAL
1" (25)
1
7
/8" (48)
1
/8" (3)
1
/2" (13)

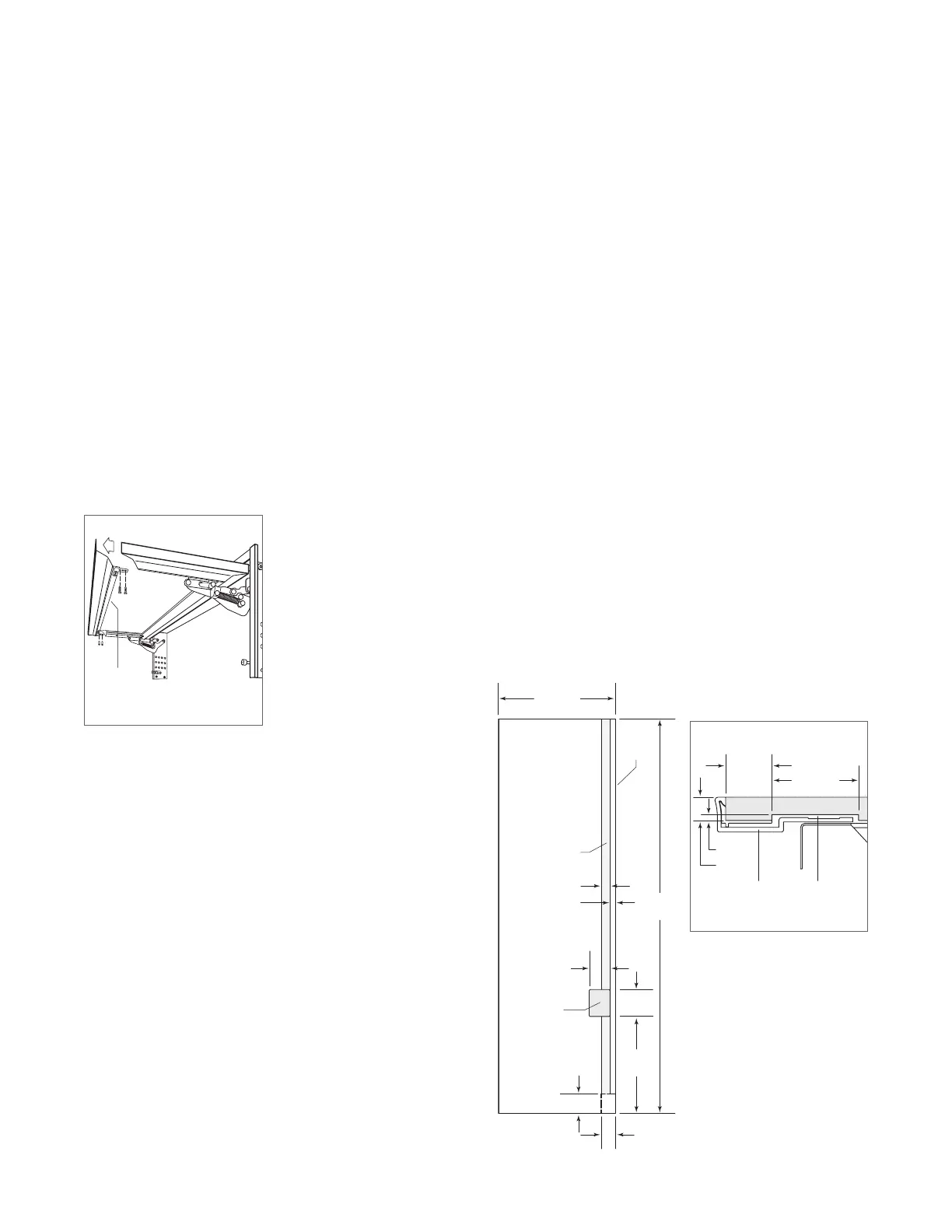

Dimensiones del panel lateral.
Detalle de la guía.
MARCO DE
LA REJILLA
INFERIOR
Montaje del marco de la rejilla.
