INSTALLATION
ANCRAGE
Une fois l’unité mise au niveau et le réglage de la porte
terminé, ancrez l’unité à l’ouverture pour assurer un
ajustement adéquat et sécuriser l’installation.
Pour ancrer la partie supérieure de l’unité, ouvrez la grille
et installez les vis fournies à travers le cadre de la grille
dans les armoires. Il y a plusieurs emplacements de
trous. Reportez-vous à l’illustration ci-dessous. Vériez le
dégagement de la porte en l’ouvrant.
Pour ancrer la partie inférieure de l’unité, vissez une vis dans
le trou latéral à l’intérieur de chaque assemblage de base
de roulettes. La vis doit entrer en angle pour qu’elle se xe
correctement. Reportez-vous à l’illustration ci-dessous. Des
matériaux supplémentaires peuvent être requis derrière le
taquet pour assurer un ancrage sufsant.
MISE EN GARDE
Si les vis fournies ne sont pas appropriées pour
l’installation, utilisez des vis adéquates.
VIS
D'ANCRAGE
VIS
D'ANCRAGE

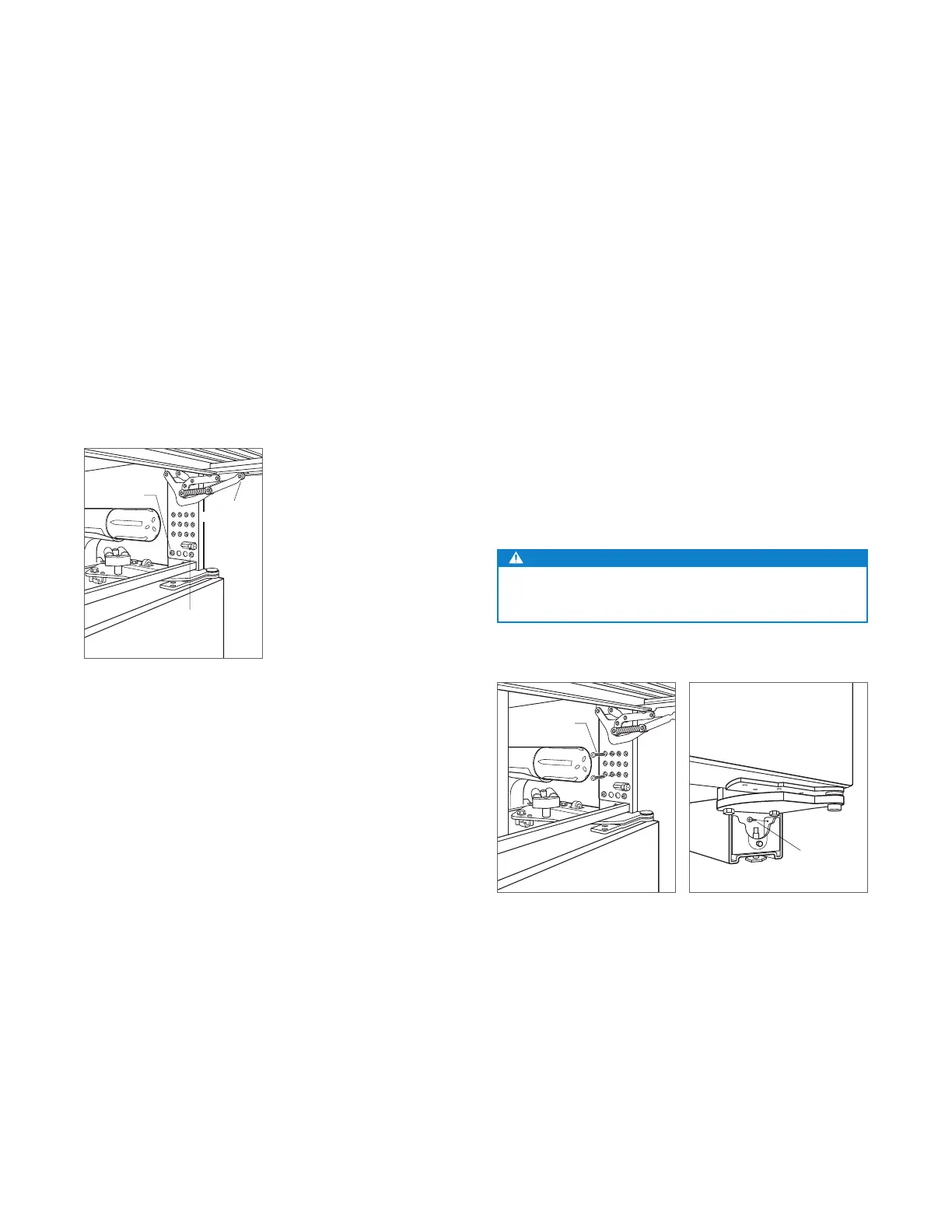

Ancrage supérieur.
Ancrage inférieur.
Achèvement
INSTALLATION DE LA GRILLE
Installez l’assemblage de la grille et vériez son ajustement.
La grille est conçue pour être appuyée sur la (les)
charnière(s) de porte supérieure(s) an de minimiser le
jeu entre le dessus de la porte et le bas de la grille. Pour
éliminer l’interférence, la hauteur de la grille peut être
ajustée. Desserrez les quatre vis de réglage de la grille (deux
de chaque côté) et réglez la hauteur de la grille au besoin.
Reportez-vous à l’illustration ci-dessous.
VIS ARRIÈRE DE
LA GRILLE
VIS AVANT
DE LA GRILLE
VIS DE
RÉGLAGE DE
LA GRILLE
Réglage de la hauteur de la
grille.
