DISTRIBUTEUR EXTÉRIEUR
Pour les modèles à distributeur extérieur, le puits à verre en
verre du distributeur doit être retiré avant de pouvoir installer
les panneaux personnalisés.
L’épaisseur totale du panneau (y compris le panneau de
soutien et d’espacement, si utilisés) dans la zone du puits à
verre peut varier de
1
/4 (6) à un maximum de 1
1
/8 po (29). Si
le panneau est plus épais, la zone doit être rainurée jusqu’à
une épaisseur maximale de 1
1
/8 po (29).
Pour retirer le quadrant, soulevez la grille d'eau vers le haut
et l'extérieur. Retirez la chute du distributeur en enlevant une
des vis se trouvant au centre de la chute. Une fois la chute
retirée, pivotez le panneau de commande vers le bas et
débranchez le faisceau de ls. Retirez le quadrant en retirant
les quatre vis. Reportez-vous aux illustrations ci-dessous.
Une fois les panneaux personnalisés installés, inversez la
procédure pour réinstaller le puits à verre.
INSALLATION DES PANNEAUX
Panneaux personnalisés
Pour les applications à afeurement et à revêtement, des
panneaux de porte et de grille personnalisés doivent être
installés. La taille du panneau est critique pour obtenir
un ajustement approprié. Pour vérier les exigences et
les dimensions des panneaux, reportez-vous au guide de
conception Sub-Zero à subzero.com/specs.
REMARQUE IMPORTANTE : les applications à afeurement
nécessitent un jeu minimum de
1
/2 po (13) de tous les côtés.
Finissez tous les côtés des panneaux personnalisés. Ils
pourront être visibles lorsque la porte est ouverte ou par la
fenêtre des modèles à porte en verre.
DISPENSER
CHUTE
WATER
GRILLE

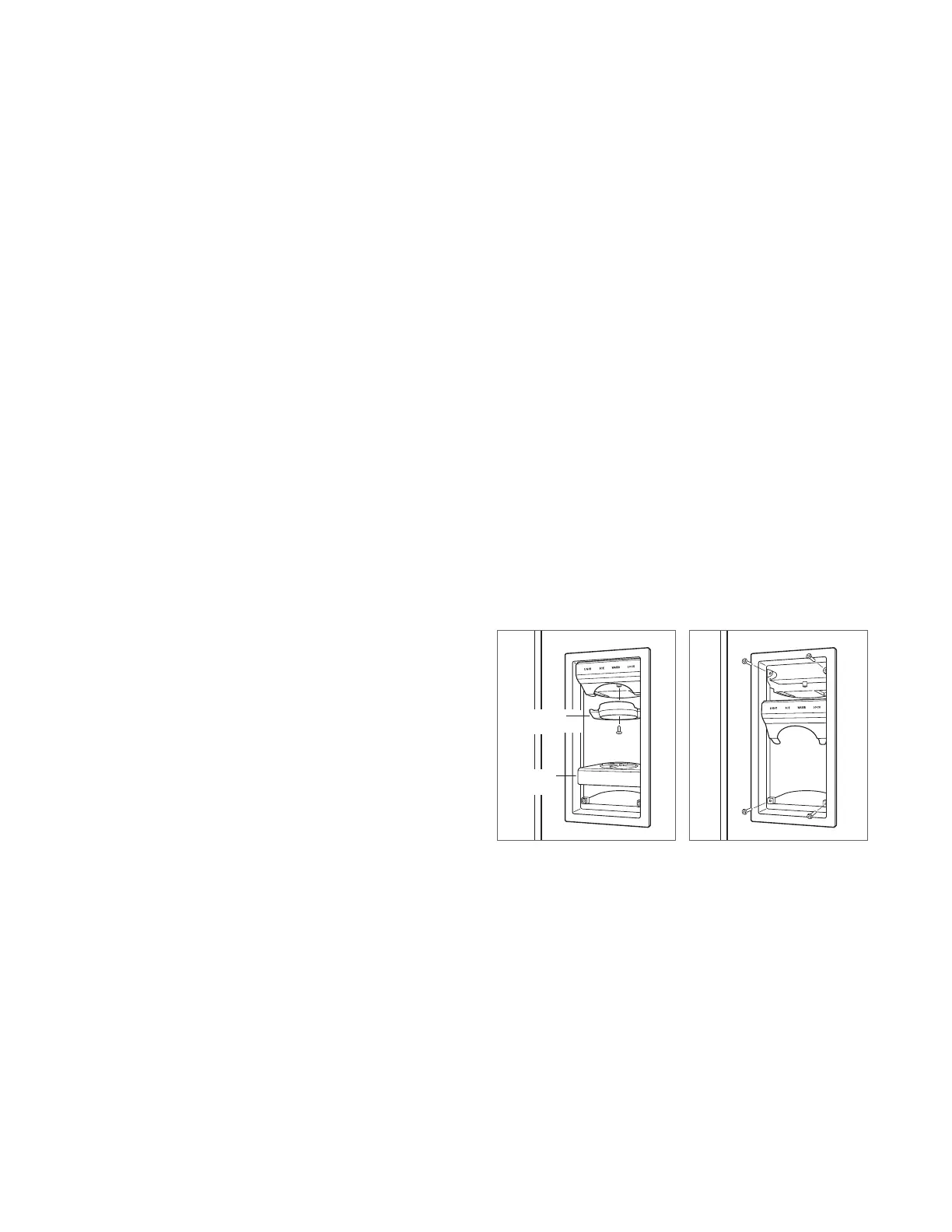

Retrait de la chute et de la
grille d'eau.
Retrait du quadrant du puits à
verre.
GRILLE
D'EAU
CHUTE DU
DISTRIBUTEUR
