14
|
Service à la clientèle de Sub-Zero 800.222.7820
INSALLATION DES PANNEAUX
Panneaux personnalisés
PANNEAUX DE PORTE
Pour installer des panneaux de porte personnalisés, retirez
la moulure de la garniture latérale de la poignée. Insérez la
pointe d’un tournevis dans la fente du coin supérieur du
côté de la poignée et faites sortir la garniture. Pour le tiroir,
insérez la pointe d’un tournevis dans la fente d’un côté ou
l’autre de la garniture passant le long de la partie supérieure
du tiroir et faites sortir la garniture. Retirez les vis et le cadre.
Reportez-vous aux illustrations ci-dessous.
La porte possède un cadre de
1
/4 po (6) dans lequel le
panneau personnalisé peut se glisser. Si le panneau mesure
plus de
1
/4 po (6) d’épaisseur, rainurez une bordure le long
du panneau ou montez le panneau sur une feuille de maté-
riau de
1
/4 po (6) d’épaisseur, puis insérez-le dans le cadre.
Un espace de 0,10 po
(3) est requis entre le panneau
d’appui et le panneau personnalisé pour permettre au
panneau de glisser dans le cadre de la porte. Reportez-vous
à l’illustration ci-dessous pour connaître les dimensions
critiques.
Installez la quincaillerie de poignée avant d’insérer le
panneau. De grandes poignées en forme de D sont
recommandées au lieu de boutons. Les têtes de vis doivent
être fraisées dans le panneau.
Glissez le panneau dans le cadre.
Pour réinstaller la moulure de garnissage de la porte,
insérez sa partie supérieure dans les rainures sur la
partie supérieure de la porte et continuez vers le bas en
enclenchant la garniture dans les pinces du cadre de
la porte. Pour le tiroir, commencez à une extrémité et
déplacez-vous vers l’extrémité opposée en enclenchant la
garniture dans les pinces.
1
/8 po (3) (À REVÊTEMENT)
PANNEAU
PERSONNALISÉ
PANNEAU D'ESPACEMENT
PANNEAU DE SOUTIEN
GARNITURE
5
/16 po (8) min.
1
/4 po
(6)
0,10 po
(3)
PANNEAU
PERSONNALISÉ
PANNEAU
D'ESPA
PANNEAU DE
SOUTIEN
3
/4 po
(19)
typique

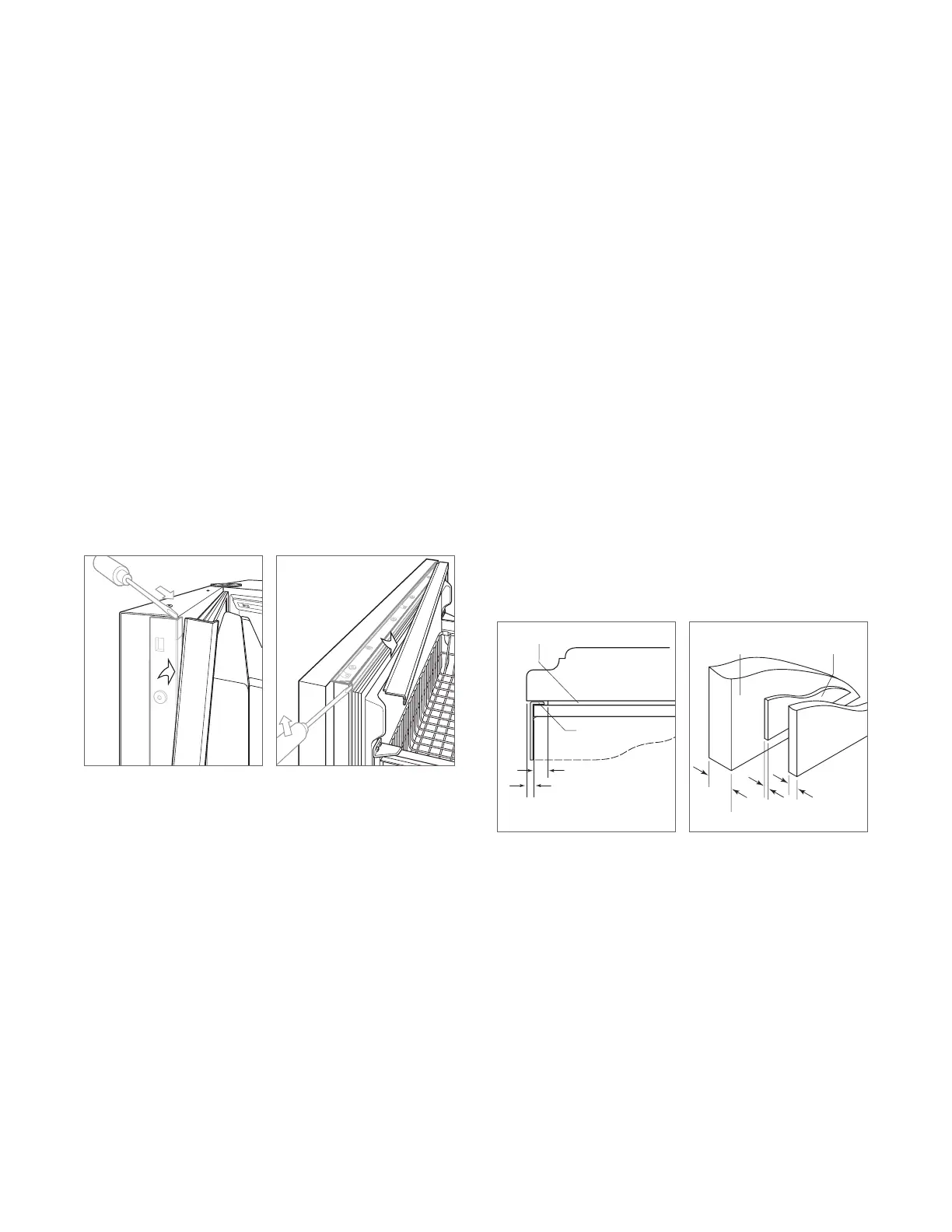

Section transversale de
l’assemblage des panneaux
(à revêtement).
Vue arrière de l’assemblage
des panneaux.
Garniture latérale de porte.
Garniture supérieure du tiroir.
