Instalación de los paneles
PANEL DE LA PUERTA
Para instalar los paneles de puerta personalizados, retire la
moldura del ribete del lado de la manija. Inserte la punta
del destornillador en la ranura de la esquina superior del
lado de la manija y saque el ribete. Quite los tornillos y el
marco. Consulte la siguiente ilustración.
La puerta tiene un marco de ⁄"
(6) donde se desliza el
panel personalizado. Si el panel tiene un grosor de más
de ⁄"
(6), coloque una guía alrededor del panel o monte
el panel en una hoja de material con un grosor de ⁄"
(6),
luego inserte en el marco.
Se necesita un espacio de .10" (3) entre el panel de
respaldo y el panel personalizado para permitir que el
panel se deslice en el marco de la puerta. Consulte las
siguientes ilustraciones para ver las dimensiones críticas.
Instale las piezas de montaje de la manija antes de insertar
el panel. Es recomendable utilizar manijas estilo D en
lugar de perillas. Las cabezas de los tornillos deben ser
avellanadas en el panel.
Deslice el panel en el marco.
Para volver a instalar la moldura del ribete de la puerta,
inserte la parte superior del ribete en las ranuras de la parte
superior de la puerta y trabaje hacia abajo, ajustando el
ribete en los clips en el marco de la puerta.

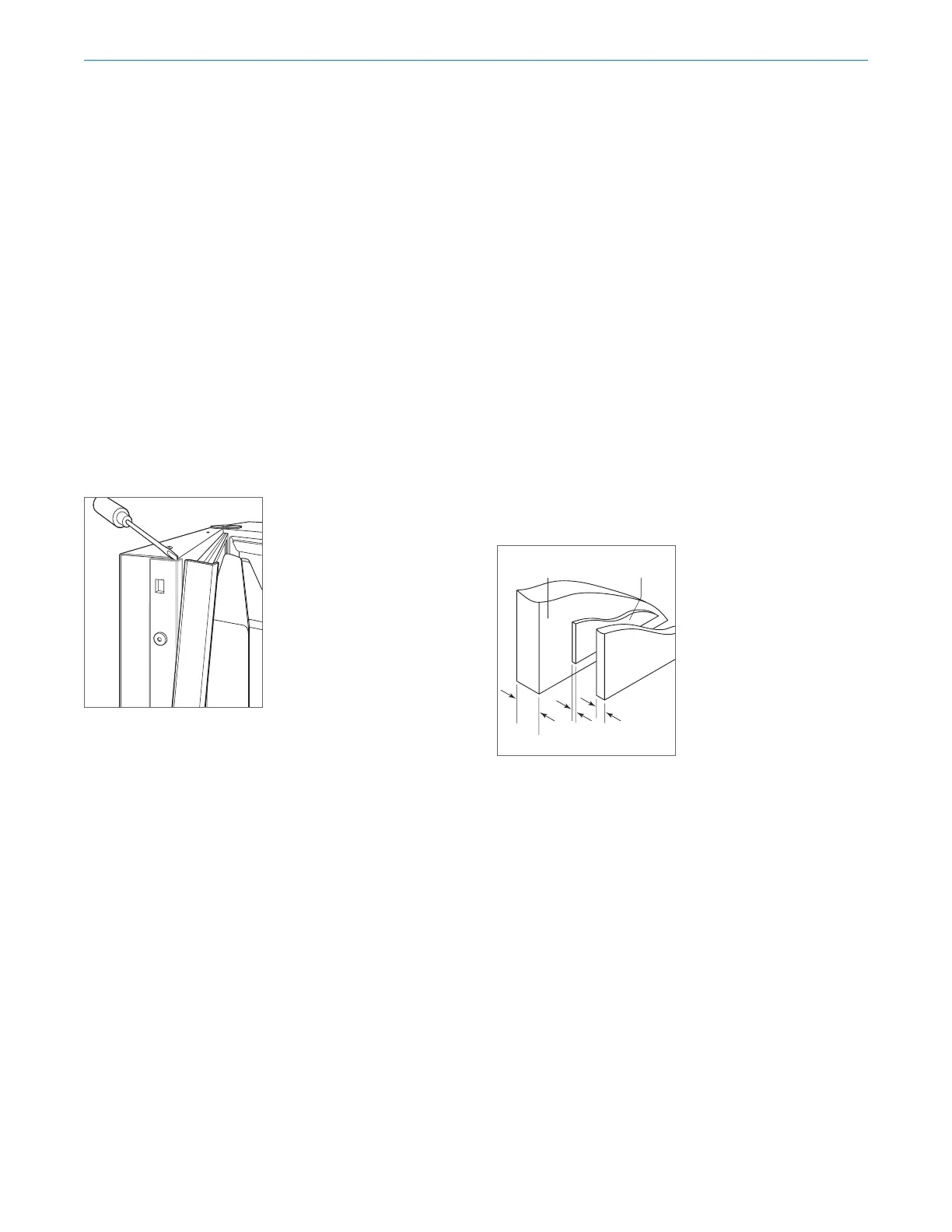

Ribete del lado de la puerta
Instalación de los paneles
1
/4" (6)
.10" (3)
PANEL
PERSONALIZADO
PANEL
ESPACIADOR
PANEL DE
RESPALDO
3
/4"
(19)
TÍPICA
Montaje del panel
(vista posterior)
