14 | Atención al cliente de Sub-Zero 800.222.7820

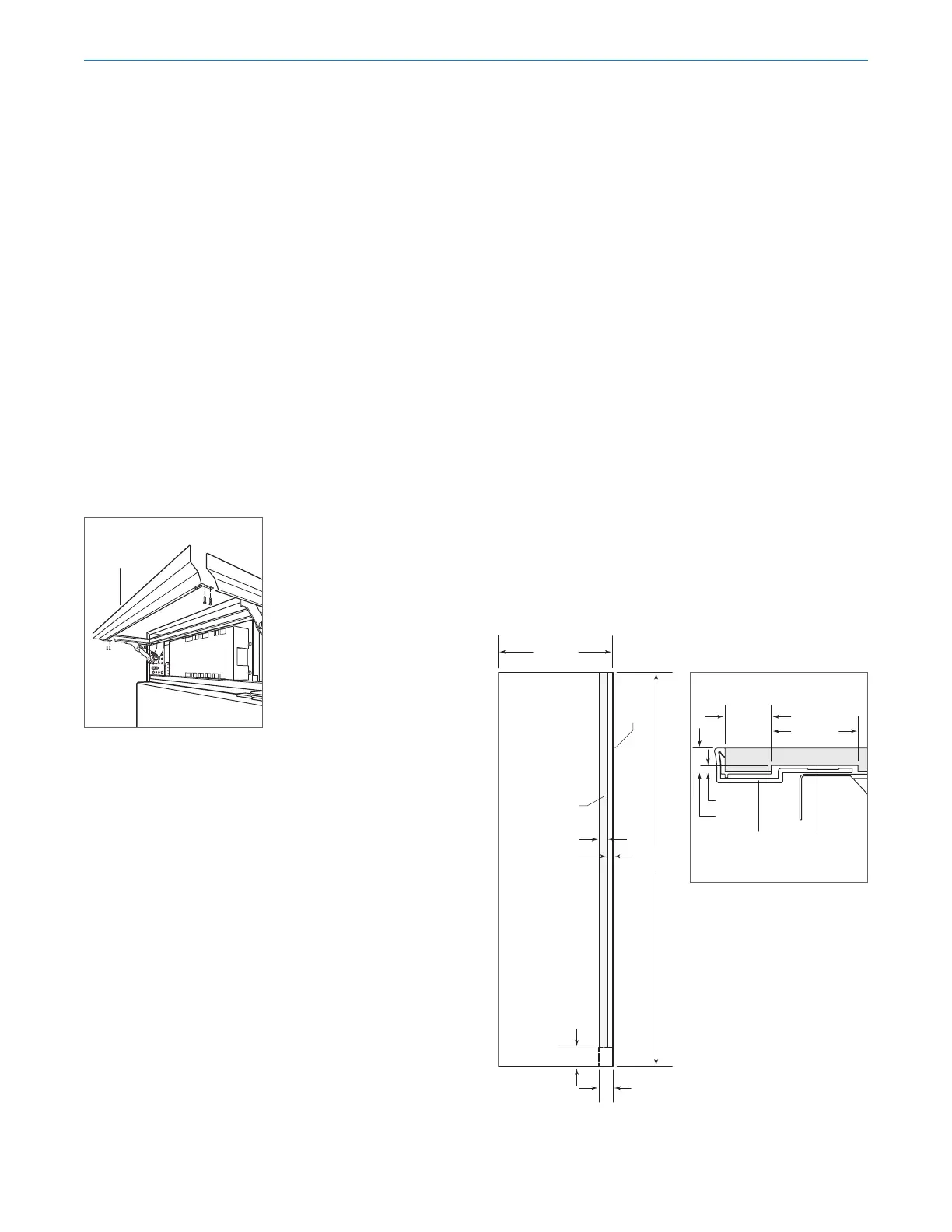

Instalación de los paneles
PANEL DE REJILLA
Para quitar el marco de la rejilla inferior extraiga los
tornillos de las dos esquinas inferiores de cada lado de la
rejilla. Consulte la siguiente ilustración.
Una vez que haya retirado la sección inferior, deslice
el panel personalizado de la rejilla dentro del marco. Si
el panel es más delgado que ⁄"
(6), deberá instalar un
material de relleno para lograr un ajuste adecuado. Una
vez que el panel está instalado, vuelva a colocar el marco
de la rejilla inferior, deslice los soportes de las esquinas
en su posición, luego vuelva a instalar los tornillos de las
cuatro esquinas.
PANEL LATERAL
Para instalar un panel lateral personalizado, necesitará un
kit de accesorios, disponible a través de un distribuidor
autorizado de Sub-Zero. Para obtener más información
acerca de los distribuidores locales, consulte la sección
“encuentre una sala de exhibición” en nuestra página web
subzero.com. También puede encontrar paneles laterales
de acero inoxidable y de esmalte blanco disponibles en los
distribuidores autorizados de Sub-Zero.
AVISO IMPORTANTE: El uso de paneles laterales puede
cambiar el ancho de la abertura.
Un panel lateral personalizado debe tener una profundidad
mínima de 24"
(610) y un grosor de ⁄" (13). Será necesario
usar una guía para que el panel lateral quede a ras contra
el costado de la unidad. Revise las siguientes ilustraciones.
AVISO IMPORTANTE: La altura del panel lateral variará
con la altura de la rejilla. Verifique la altura final antes de
modificar los paneles.
84"
(2134)
24" (610)
RECORTE
OPCIONAL DE LA
PLACA INFERIOR
4" (102)
1
7
/8"(48)
1" (25)
GUÍA DE
1
/8" (3)
FRENTE
DEL
PANEL
LATERAL
2
5
/8"
(67)
MARCO
PRINCIPAL
GUÍA DEL
PANEL LATERAL
1" (25)
1
7
/8" (48)
1
/8" (3)
1
/2" (13)
Dimensiones del panel lateral
Detalle de la guía
Instalación de los paneles
MARCO DE
LA REJILLA
INFERIOR
Montaje del marco de la rejilla
