SUEX XK - Chiusura del Vano Batteria; 11 Normale Utilizzo

Rev.05 – 03/02/2021
Pag. 13/37
Cod: 71382

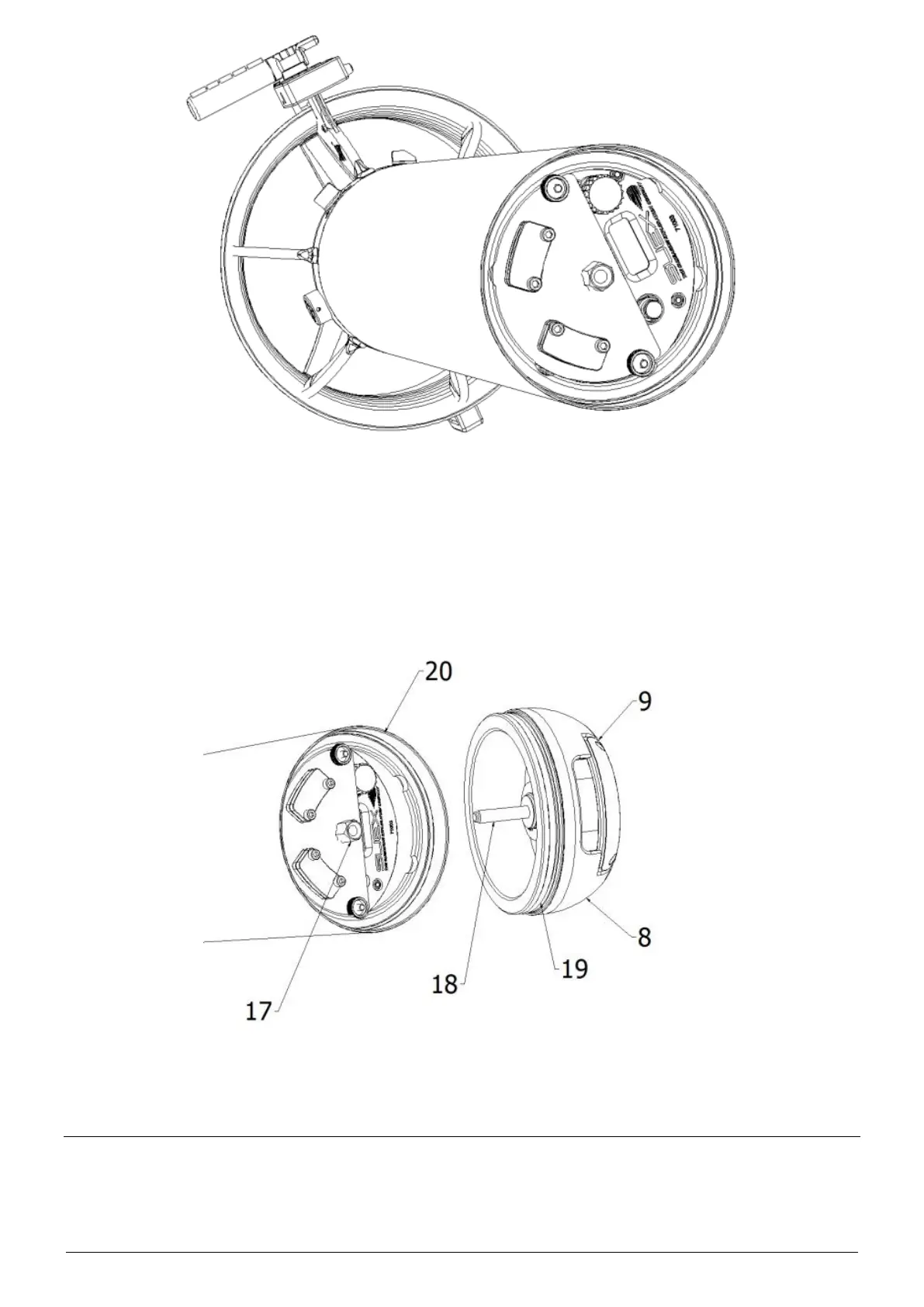

Fig.5
10.6. CHIUSURA DEL VANO BATTERIA
Sempre con lo Scooter in posizione verticale sulla protezione, controllare attentamente che la guarnizione OR di
chiusura (19) (fig.6), sia inserita nella propria sede, pulita ed adeguatamente lubrificata con olio di vaselina.
Verificare la pulizia anche della sede del corpo (20), eventualmente passare un panno in microfibra pulito per
eliminare polvere o sabbia. Inserire la calotta di prua (8) facendo combaciare la vite (18) con il foro (17). Ruotare in
senso orario il volantino (9) fino a chiusura completa senza stringere troppo usando la sola forza di due dita.
Fig.6
11. NORMALE UTILIZZO
Verificate le operazioni preliminari, per la messa in funzione dello SCOOTER procedere come di seguito indicato:
• Assicurarsi sempre che l’interruttore (6 – Fig.1) sia in posizione OFF,
