SunStar KM-2510A - Presser Foot and Feed System Adjustments; Presser Foot Lifter and Pressure; Feed Timing and Tilt Adjustments

6
13

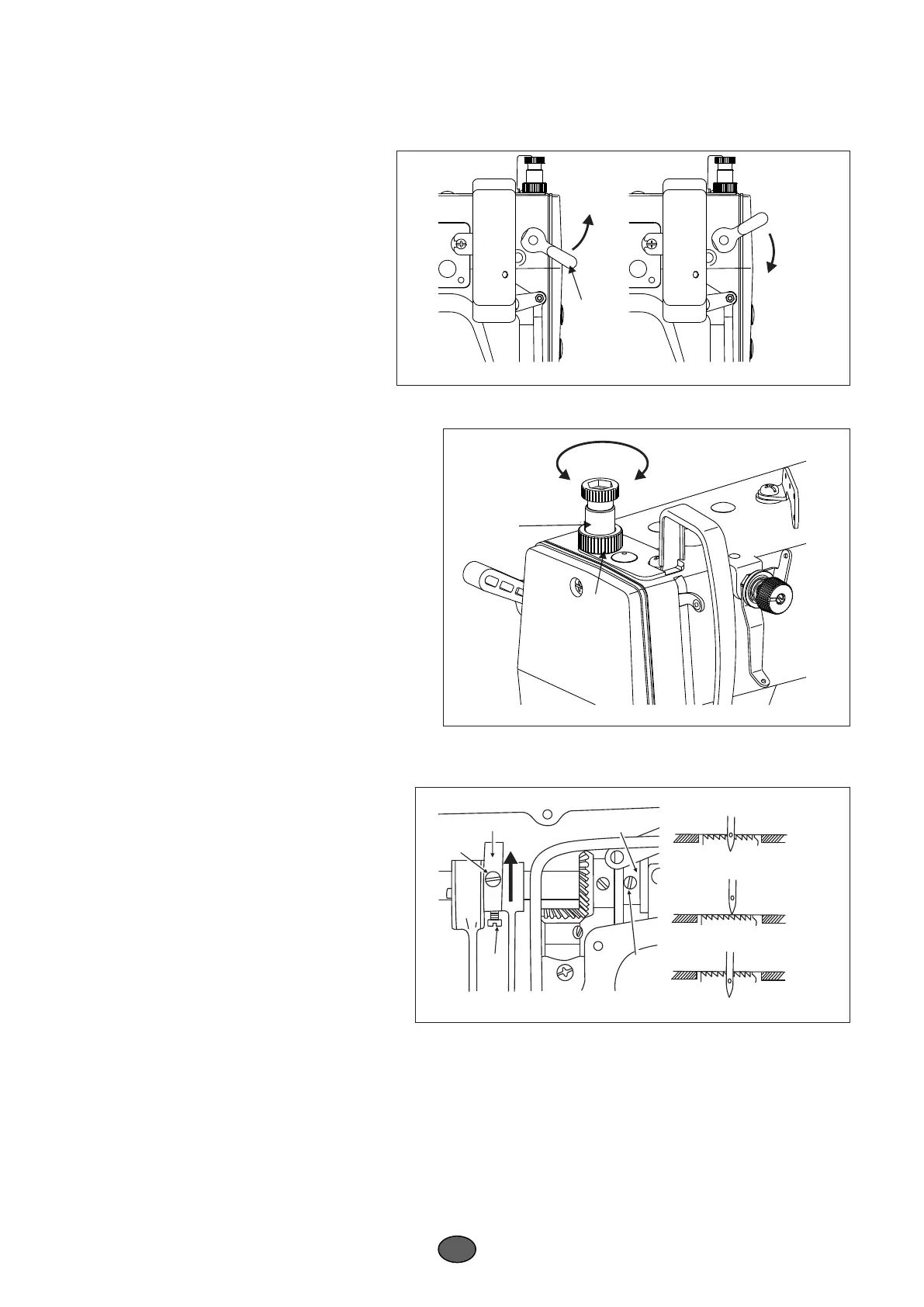

18 压脚扳手（图23）
①
图23
A
B
1）停车后将压脚扳手①朝A方向
转动使压脚抬起。
2）压脚的抬起量约为5.5毫米。
3）当压脚扳手①朝B方向转动时，
压脚将放回原来的位置。
4）对于膝提压脚而言，压脚的抬
起量约为10毫米，最大抬起量约为
13毫米。
19 压脚压力的调节（图24）
②
①
图24
A
B
1）旋松调压螺母②,顺时针（即A方向）
转动压脚调节螺钉①，压力将增强。
2）逆时针（即B方向）转动压脚调节螺
钉①，压力将减弱。
3）调节后旋紧调压螺母②。
4）对一般布料而言，压脚调节螺钉的
标准高度为29~32毫米，（5公斤力）左右。
20 送料相位的调节（图25）
图25
A
B
标准相位
送料相位迟
送料相位早
①
②
③
1）在标准相位下，将送料偏心轮①
的定位螺钉A与上轴挡圈②的定位螺钉
B对齐。
2）调整时，旋松送料偏心轮上的两
个定位螺钉③，将送料偏心轮调到适当
的位置上，然后拧紧定位螺钉。
3）为了防止缝料的潜移，要加快送
料相位，可将送料偏心轮朝箭头方向
调整。
4）调为了增大线迹的紧密度，要减慢送料相位，可将送料偏心轮朝箭头相反方向移动。
5）千万小心不要将送料偏心轮移动得太多，不然会造成断针现象。
