SunStar KM-2510A - Needle-Hook Relationship and Feed Dog Height; Needle-to-Hook Relationship; Feed Dog Height Adjustment

6
14

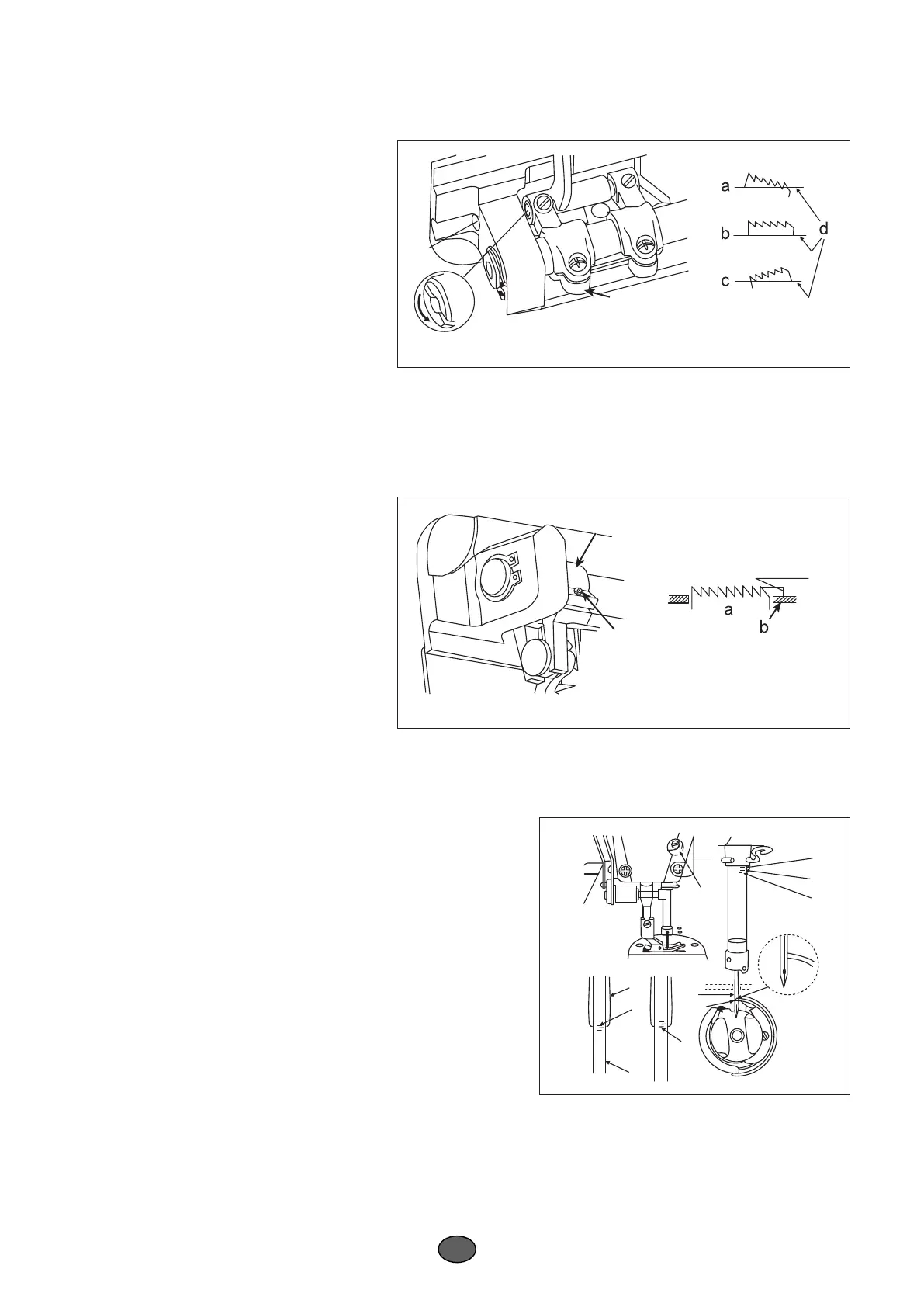

21 送料牙的倾斜（图26）
a 前面高 b 标准 c 前面低 d 针板
图26
A
①
1）为了防止浮线，要送料方向高，
则旋松固定螺钉，用螺丝刀从A孔处把
牙架销朝箭头方向转动90°。
2）为了防止缝料的潜移，要送料
方向低，则牙架销朝箭头相反方向转
动90°。
* 注意
无论什么时候，调节送料牙的倾斜，
送料牙的高度会发生变化；所以，在调整之后，请再次确认送料牙的高度。
22 送料牙的高度（图27）
1）送料牙一般应比针板高出0.75-
0.85毫米，厚料应高出1.15-1.25毫米。
2）送料牙高度的调节：
（1）旋松抬牙叉形曲柄①的紧固
螺钉②；
（2）上下移动牙架进行调节；
（3）旋紧曲柄螺钉②。
a 送料牙 b 针板
图27
①
②
中、厚料：1.15-1.25mm
薄、中料：0.75-0.85mm
23 针与旋梭的关系（图28）
图28
①
②
③
④
⑤
A
A
C
B
B
针与旋梭的关系就配合如下：
1）转动上轮，使针杆位于最低点，再旋梭针杆连
接柱定位螺钉①；
针杆高度的确定：
2）使针杆②上的刻线A对准针杆下轴套③的下端，
然后旋紧针杆连接柱定位螺钉①。
旋梭位置的确定：
3）旋松两只针杆定位螺钉，并转动上轮，使针杆
②的下刻线B对准针杆下轴套③的下端。
4）在上述状态下，使旋梭的勾线尖⑤对准机针④
的中心，针与旋梭的间隙为0.04-0.1毫米，然后拧紧旋梭坚固螺钉。
* 旋梭原来用什么型号，更换后，也请使用原来的型号。
