37
Chapter 2: Installation
VGA Port

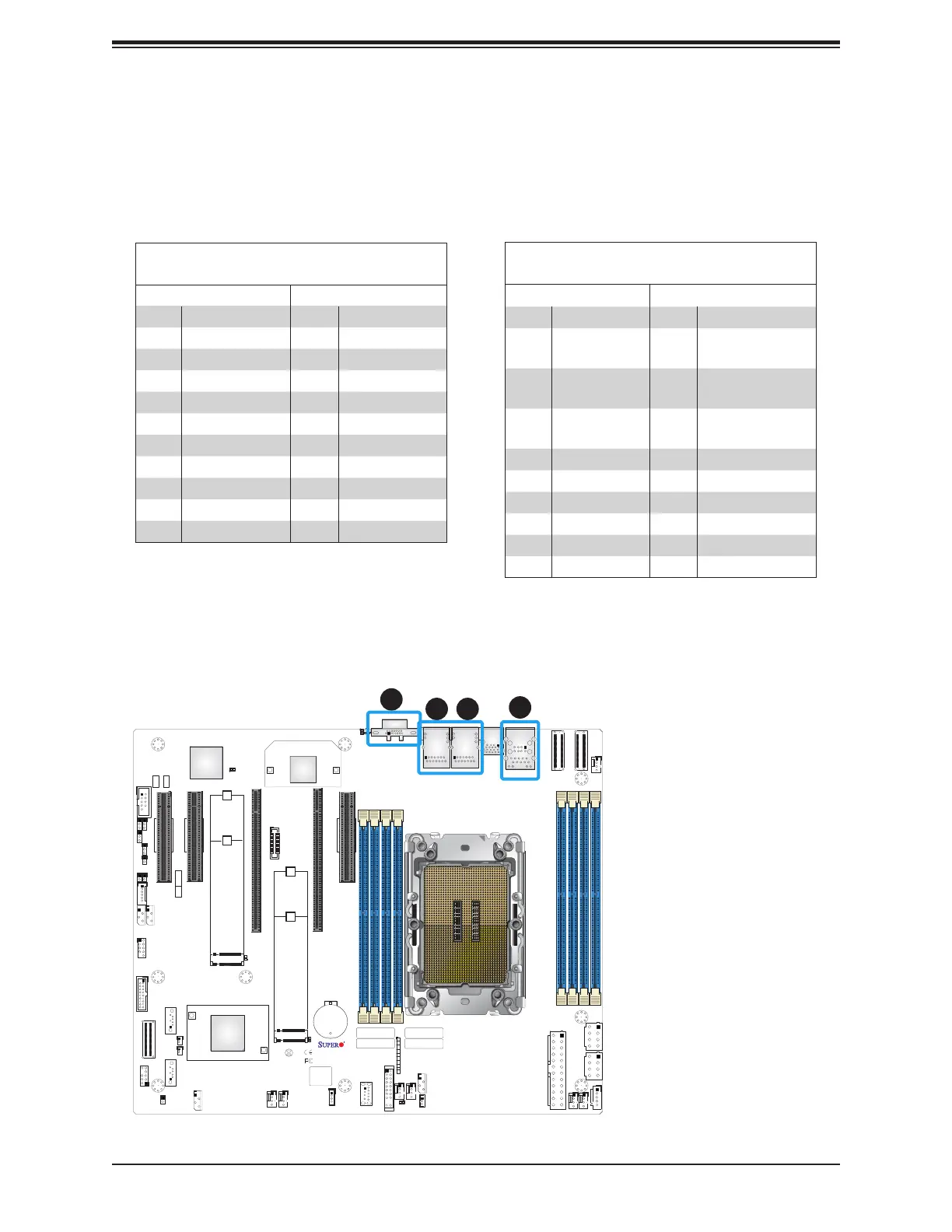

A video (VGA) port is located on the I/O back panel. Refer to the board layout below for the
location.
BIOS LICENSE
SAN MAC
REV:1.01
X13SEI-TF
MAC CODE
IPMI CODE
DESIGNED IN USA
BAR CODE
+
JPCIE7
JPCIE2
JPCIE1
JPCIE6
JPCIE4
JS1
JI2C_FP1
JNVME2
JNVME1
LEDBMC
LED6
LED7
LED4
JPL3
JPME1
JPL2
JPL1
JBT1
MH13
MH12
MH10
MH11
BT1
JPFR3
JPFR2
JPFR1
JL1
JSTBY1
JSD1
JSD2
FAN1
FAN2
FAN3
FAN4
FAN5
FANAFANB
JNVI2C1
JSEN1
JI2C_EXP1
JIPMB1
JRK1
JUIDB1
JPI2C1
JPWR1
JPWR2
MH8
MH7
MH4
MH1
MH2
MH3
MH5
MH6
MH9
JTPM1
SATA 8
SATA 9
JF1
JNCSI1
JPWR3
JM2_1
JM2_2
BMC
X550
PCH
C741
Header for 5V STBY power
M.2 NVME
M.2-C1
2-3:DISABLE
JPL1:LAN1
1-2:ENABLE
CMOS CLEAR
M.2 NVME
M.2-C2
JPL3:LAN1/2
JPL2:LAN2
1-2:ENABLE
2-3:DISABLE
2-3:DISABLE
1-2:ENABLE
USB7(3.2 Gen 1)
NVME2/3
NVME0/1
USB0/1
BMC_LAN
USB4/5
(3.2 Gen 1)
LAN1LAN2
VGA
COM1
CPU SLOT1 PCIe 5.0 X8
CPU SLOT2 PCIe 5.0 X8
CPU SLOT4 PCIe 5.0 X16
CPU SLOT6 PCIe 5.0 X16
CPU SLOT7 PCIe 5.0 X8
CPU
LED LEDLED 1
2
FAIL
ON
HDD
X NMI
PWRUID NIC
NIC
PS
PWR
RST
JF1
PWR I2C
LEDPWR
RAID KEY-1
SATA DOM POWERSATA DOM POWER
SUPERDOM
SUPERDOM
USB6(3.2 Gen 1)
SATA0-7
TPM/PORT80
CHASSIS INTRUSION
USB2/3
2-3:ME RECOVERY
1-2:NORMAL
JPME1
IPMI
DIMMB1
DIMMA1
DIMMD1
DIMMC1
DIMMG1
DIMME1
DIMMH1
DIMMF1
12
1. LAN1
2. LAN2
3. BMC LAN
4. VGA
LAN Ports
Two Gigabit (X13SEI-F) or 10 Gigabit (X13SEI-TF) Ethernet ports (LAN1, LAN2) are located
on the I/O back panel. In addition to the LAN ports, a dedicated IPMI LAN is located above
the USB0/1 ports on the back panel. All of these ports accept RJ45 cables. Refer to the LED
Indicator section for LAN LED information.
4
3
LAN Port
Pin Denition
Pin# Denition Pin# Denition
1 TRD1P 11 TRD4N
2 TRD1N 12 TRCT4
3 TRCT1 13 TRD5P
4 TRD2P 14 TRD5N
5 TRD2N 15 L1-GRE-
6 TRCT2 16 L1-GRE+
7 TRD3P 17 L2-YEL-
8 TRD3N 18 COMMON
9 TRCT3 19 L2-GRE-
10 TRD4P 20 CG1
21 CG2
IPMI LAN
Pin Denition
Pin# Denition Pin# Denition
9 19 GND
10 TD0+ 20
Act LED
(Yellow)
11 TD0- 21
Link 100 LED
(Green)
12 TD1+ 22
Link 1000 LED
(Amber)
13 TD1- 23 SGND
14 TD2+ 24 SGND
15 TD2- 25 SGND
16 TD3+ 26 SGND
17 TD3-
18 GND
